Код: 1152

Предметом аукциона является встроенный стабилизатор тока 350мА (драйвер) для светодиодов мощностью 1Вт. Система должна питаться постоянным током (DC). Водителю требуется охлаждение. Возможна работа с диммерами. Код VNS30 — это не символ изделия, а закодированная дата производства, заводское обозначение системы — NSI50350.

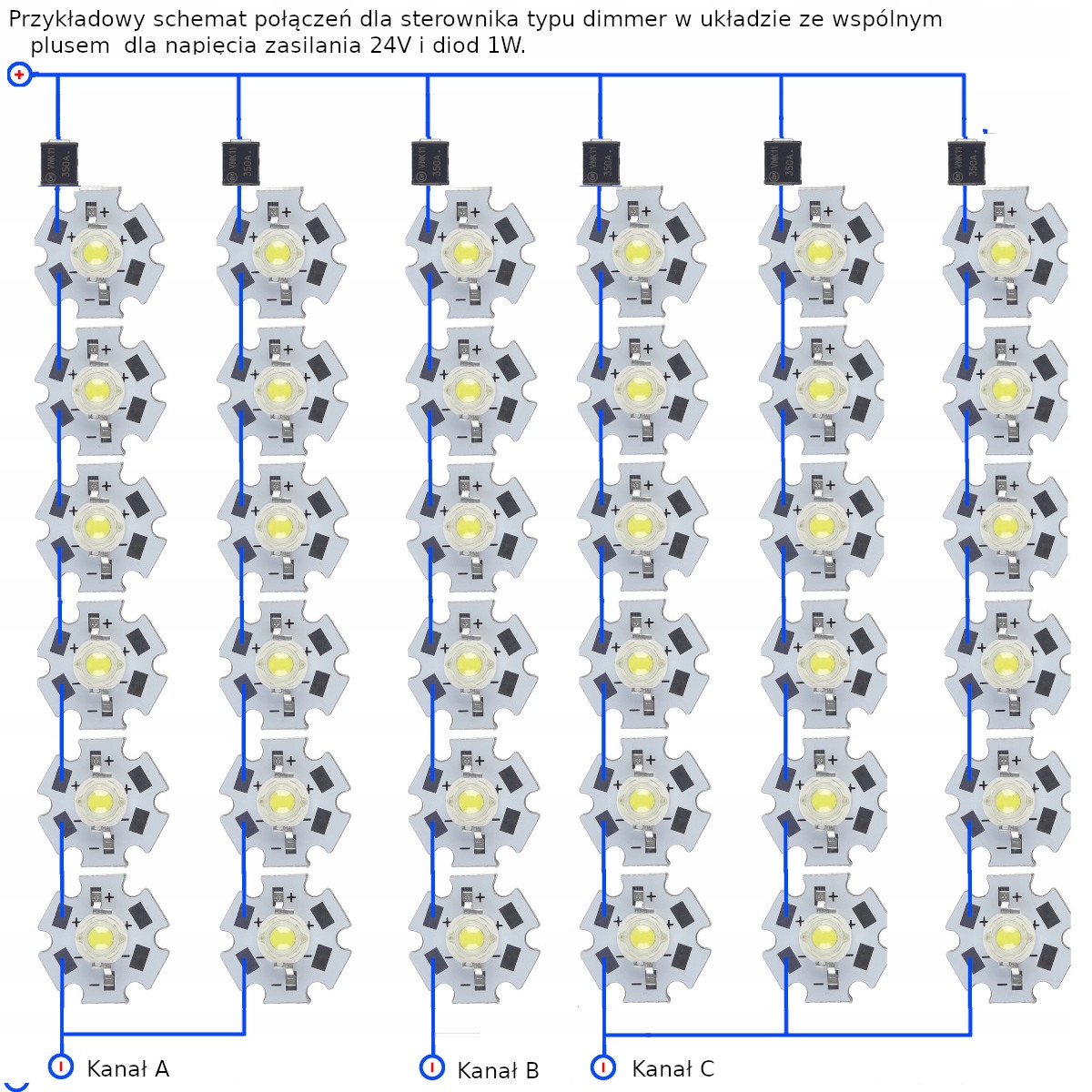

Ниже приведены схемы, показывающие примеры применения драйвера.

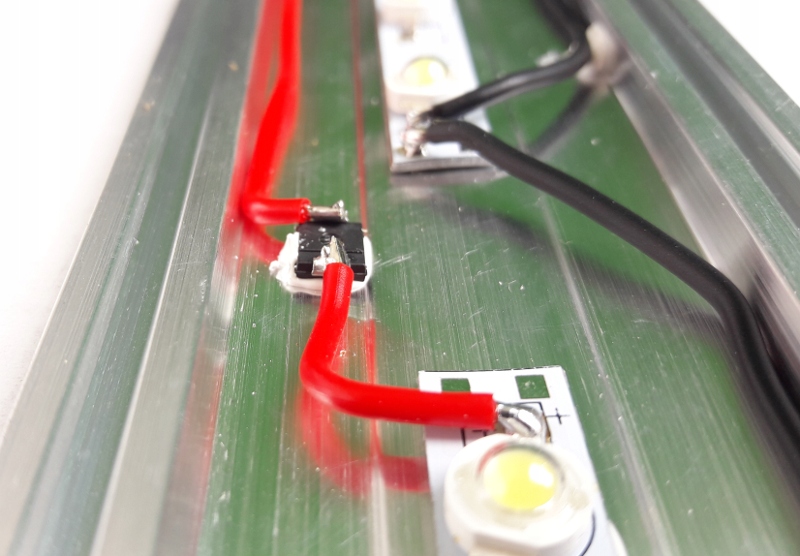

Система выделяет тепло и поэтому требует охлаждения. Самый простой способ – приклеить его верхней стороной с надписями к радиатору. В этом случае отвод тепла умеренно эффективен. Гораздо более эффективное решение — припаять его к типичному основанию печатной платы толщиной 20 мм, поскольку металлические ножки системы имеют гораздо лучшую теплопроводность, чем корпус.

Мы всегда подключаем диоды последовательно. Тогда ток, протекающий через диоды, одинаков и напряжение складывается. Для питания можно использовать обычные источники питания 12 В или 24 В. Чем выше напряжение, тем меньше потери всей системы. При проектировании освещения помните, что наибольшая эффективность достигается тогда, когда сумма напряжений последовательно включенных диодов на 2-3 В ниже напряжения источника питания. Так, система, содержащая 1 диод и питающаяся от 12В, будет с большими потерями, хотя и допустимыми (питание 12В - диод 3В = разница 9В), тогда как питание 3-х диодов напряжением 12В будет очень эффективным (питание 12В - 3*диод 3В = Разница 3В).

Система поляризованная, поэтому стабилизация работает только в одну сторону, выше схема с указанием полюсов.

Во вложении каталожная карточка производителя в виде PDF-файла.

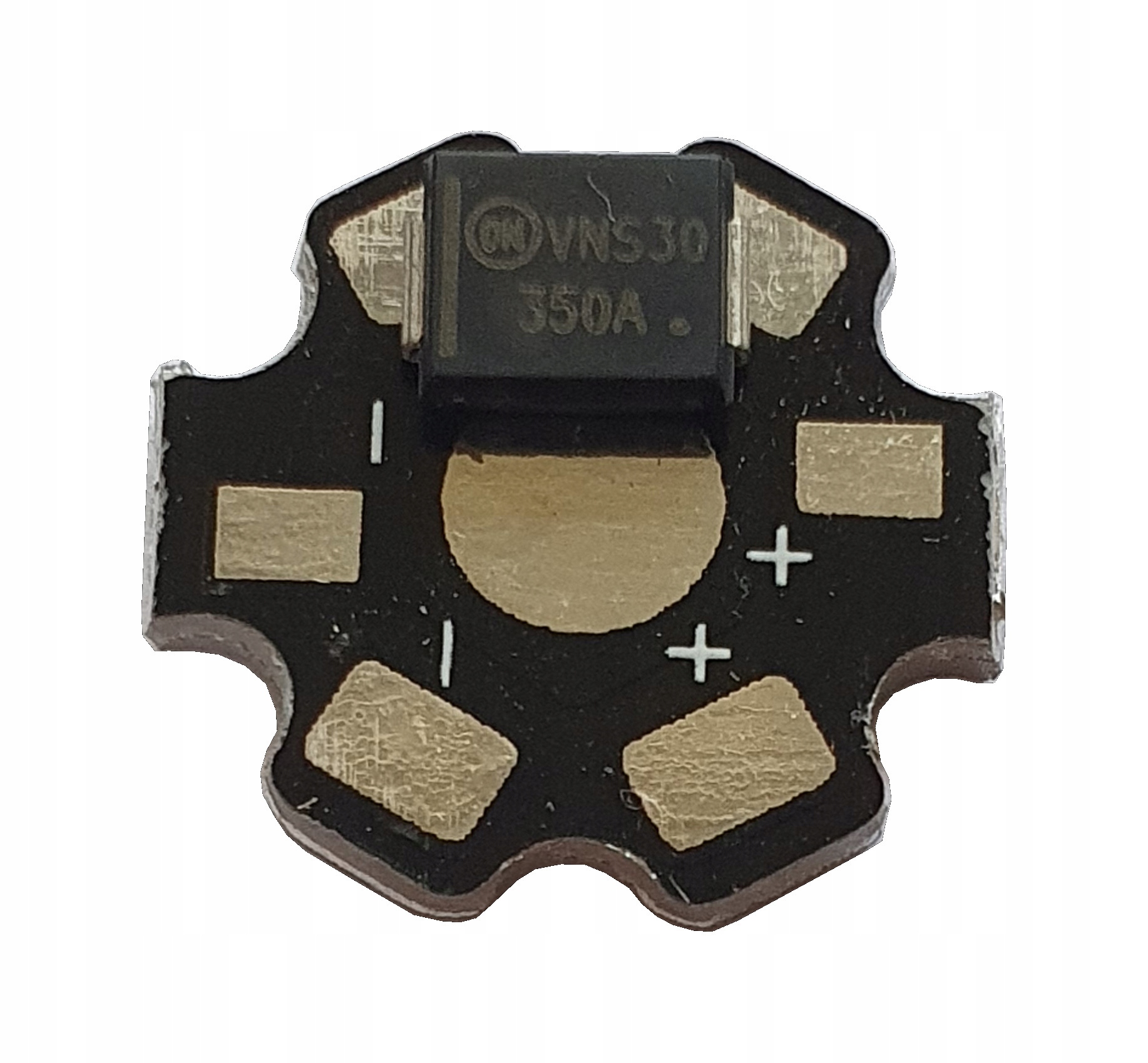

На типовую основу печатной платы можно припаять максимум две такие системы, затем ток складывается и получается стабилизатор на 700мА
