ЛЕЩАТА РОТАЦІЙНІ 160мм
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 25
Просматривая «ЛЕЩАТА РОТАЦІЙНІ 160мм» данный товар из каталога «Держатели и приспособления для крепления», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

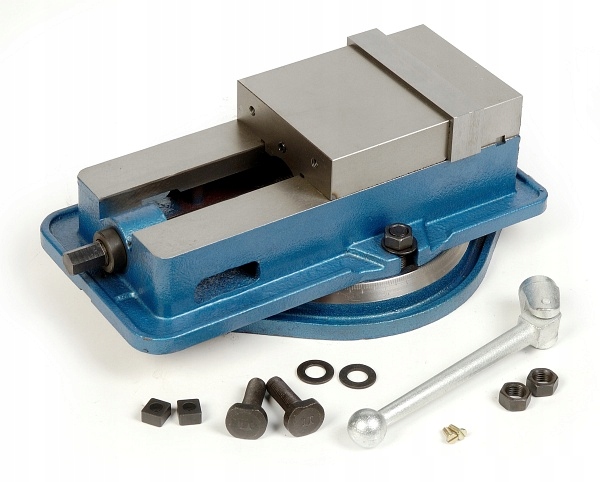

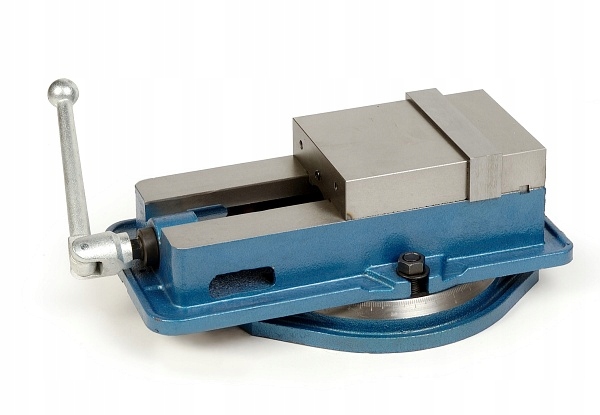

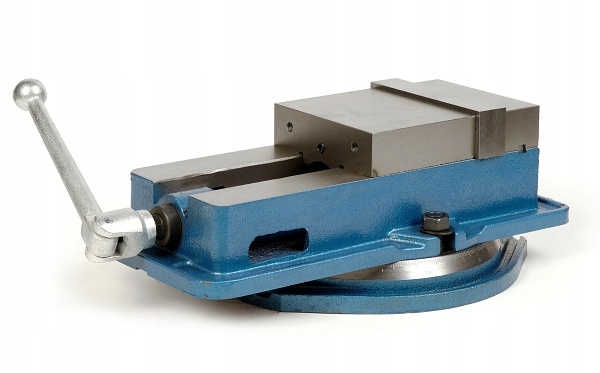

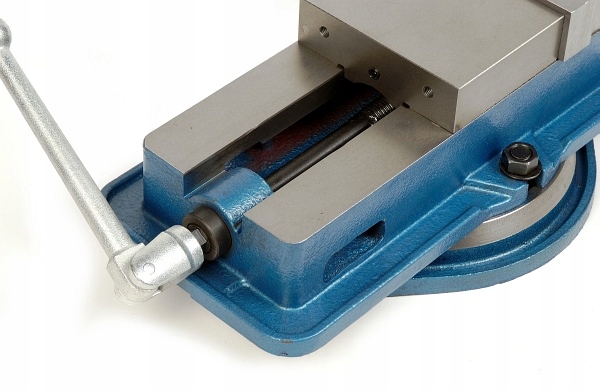

РОТОРНЫЕ МАШИННЫЕ ТИСКИ 160 мм
Номер по каталогу: 10299
Свойства и применение:
- в основном используется в качестве фрезерного инструмента, в шлифовальных станках
и прецизионных станках с ЧПУ
- Параллельность 0,025 мм/100 мм,
- Точность 0,025 мм,
- При замене губок произвести механическую обработку их рабочих поверхностей, соединенных с тисками, до получения параметров точности, указанных в технической документации

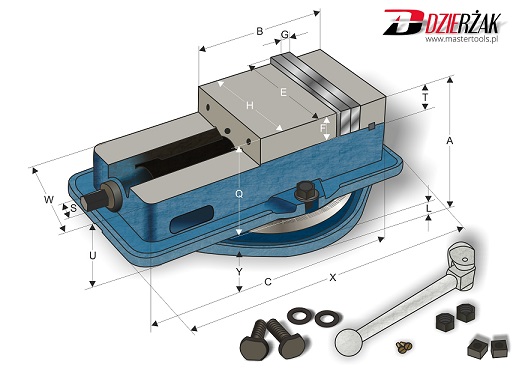

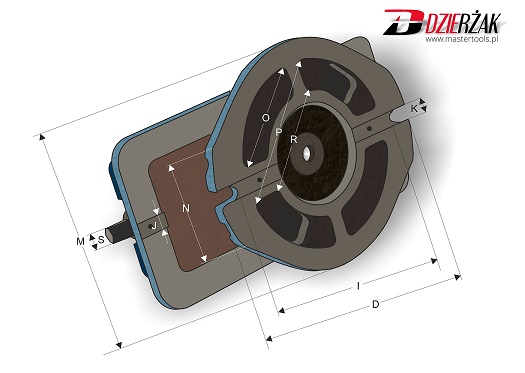

РАЗМЕРЫ
A – 148 мм
B – 196 мм
C – 360 мм
D – 313 мм
E – 160 мм
F – 45 мм
G – 16 мм
H – 150 мм
I – 258 мм
J – 18 мм
К – 18 мм
L – 18 мм
M – 279 мм
N – 119 мм
0 – 45/35 мм
p>p>
П - 215мм
R - 155мм
S - 19мм
Т - 40мм
U - 70мм
p>
W - 150мм
Z - треугольная резьба 24х3
X - 413мм
Y - 38 мм
Q - 110 мм

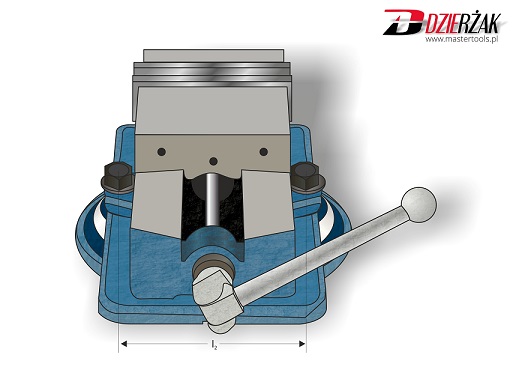

I2 - 192 мм
усилие зажима губок - 2500 кг
максимальное расстояние между губками - 170 мм
вес - 33 кг

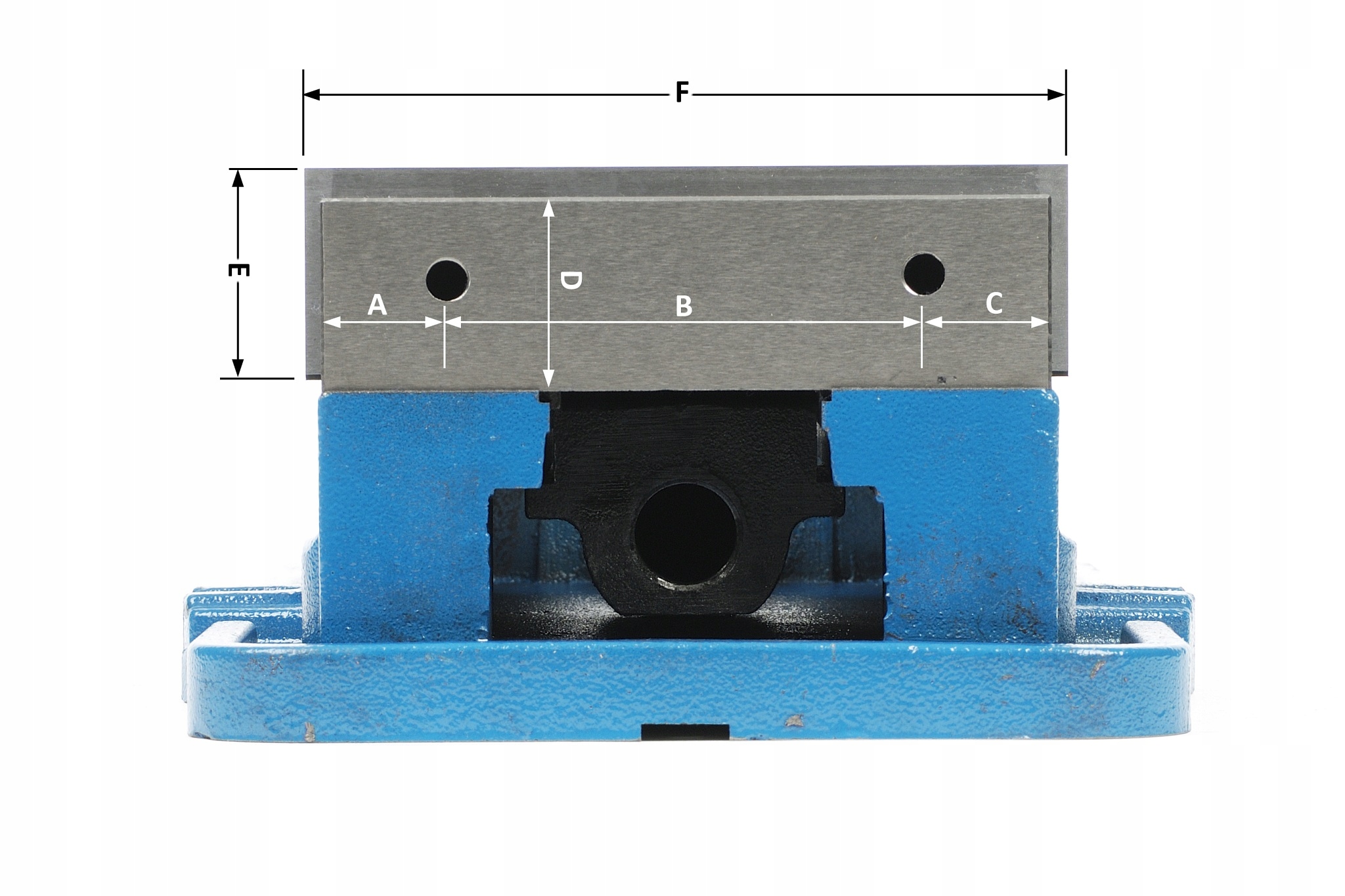

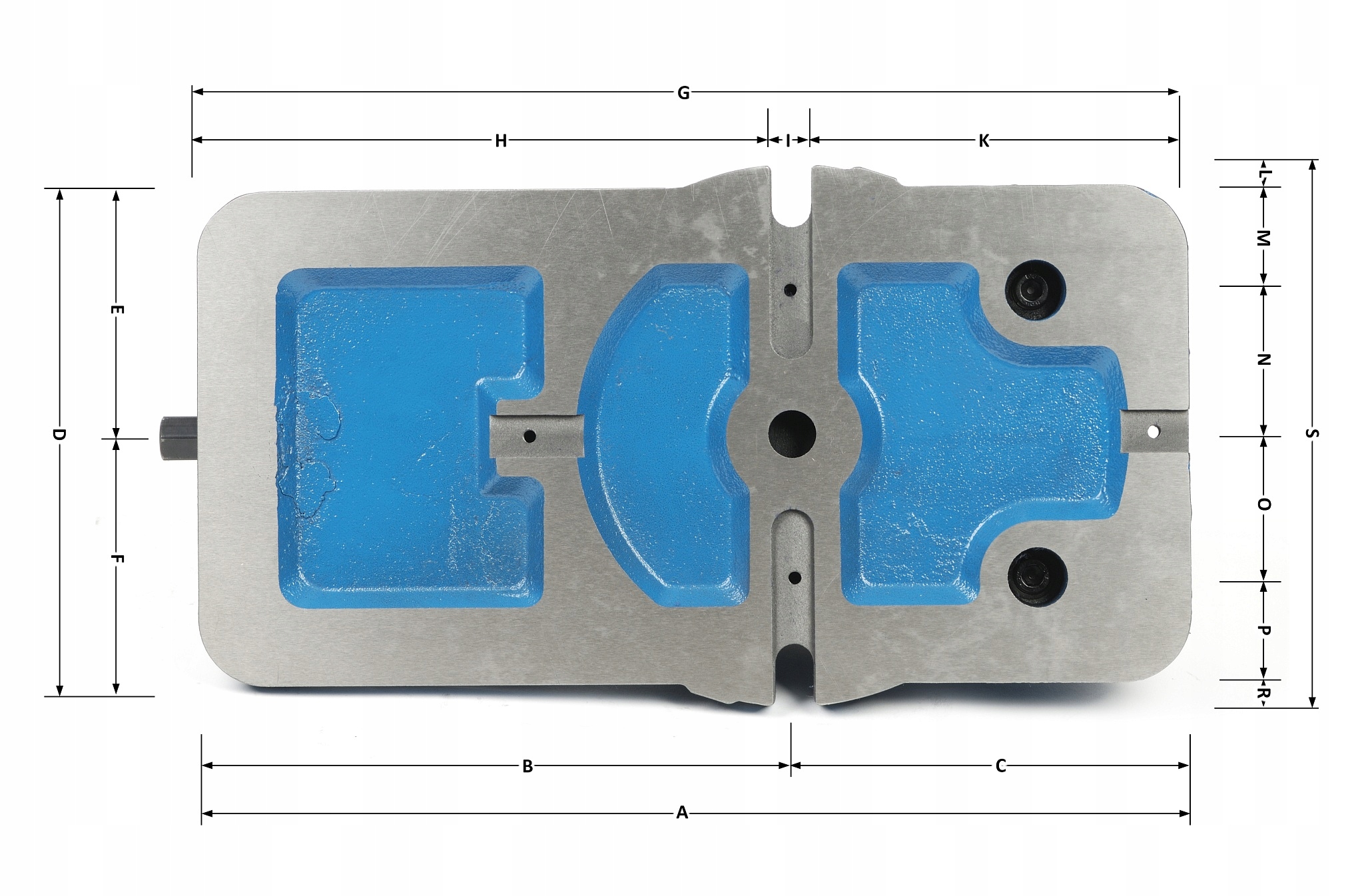

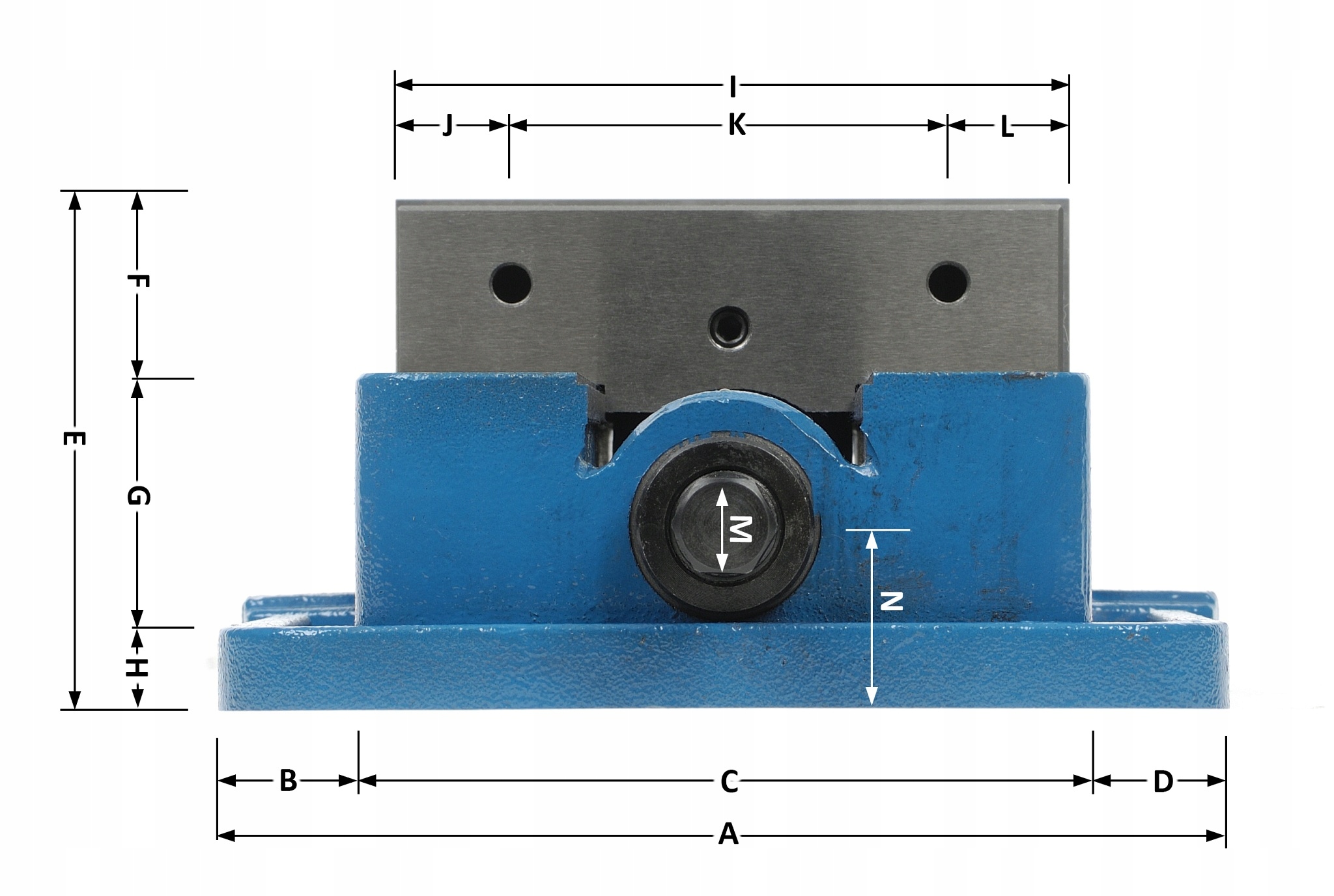

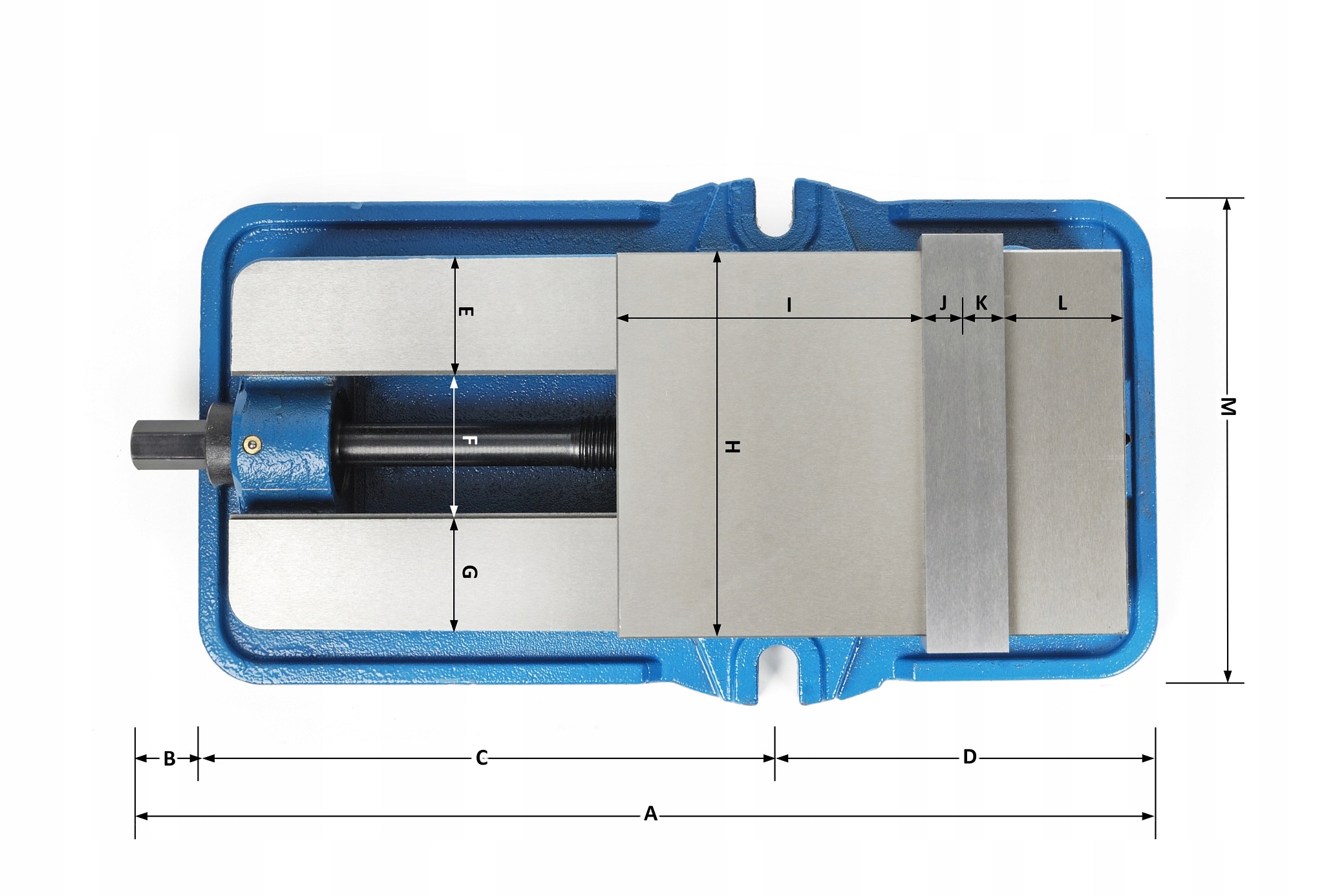

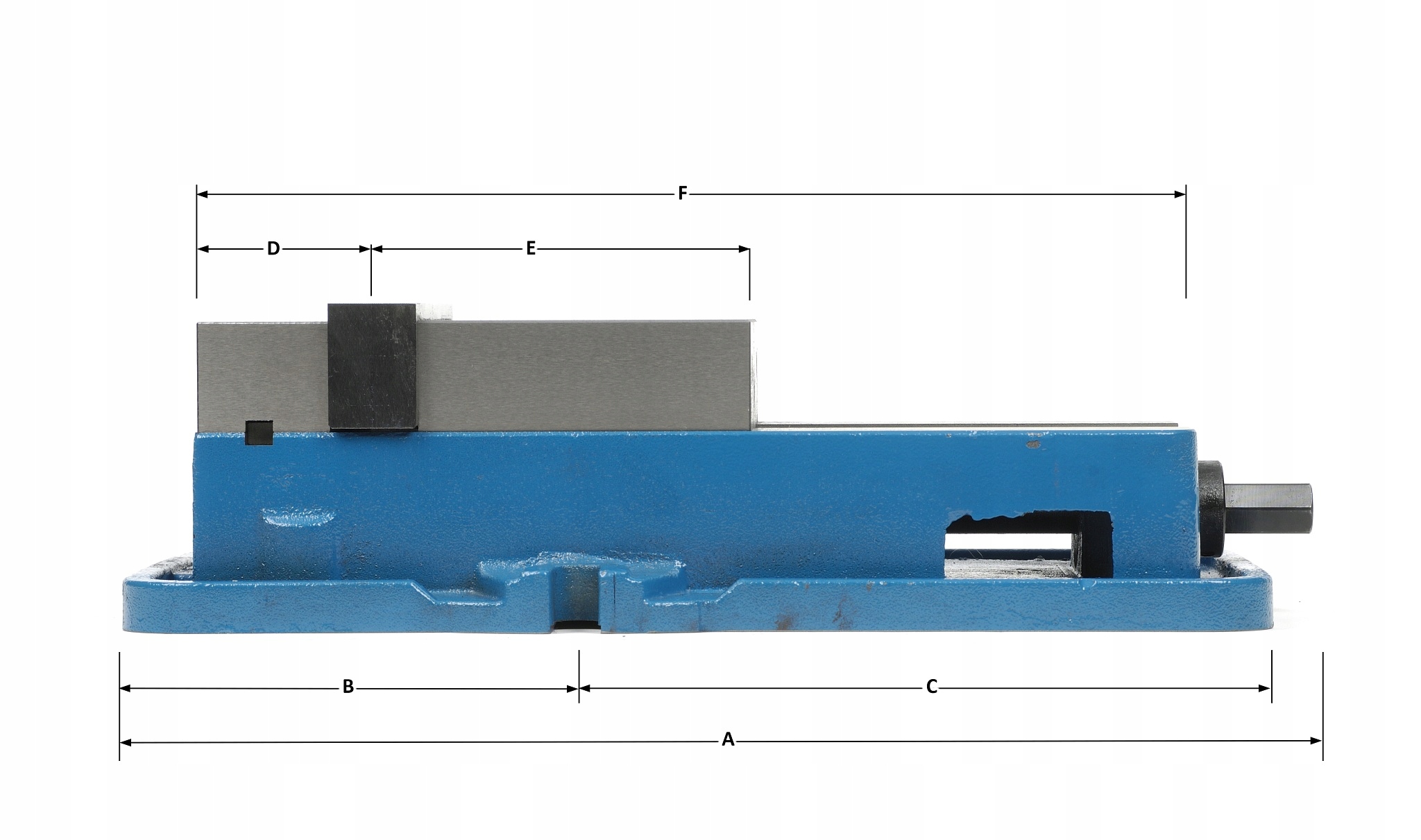

РАЗМЕРЫ НИЖЕ БЕЗ ПОВОРОТНОГО ОСНОВАНИЯ
А - 431
Б - 20
С - 248
D - 163
Е- 48
F- 56
G - 48
H- 150
I- 120
J - 16
К-16
Л-47
М-206
А - 26
Б - 98
С - 26
D - 40
Е- 45
Ф-162
А - 411
Б - 163
С 248
D - 63
Е- 136
F-360
А - 411
Б - 248
С -163
D -206
Е- 103
F- 103
G-411
H- 240
I- 16
K- 155
Л-9
М-43
Н-60
О-60
П-43
Р-9
А -206
Б - 27
С -152
D -27
Е- 110
F- 40
G-51
H- 20
I- 150
J-25
К- 100
Л — 25
М — 18,8
Н- 39
