5V LGT8F328P SSOP20 MiniEVB вместо Pro Mini ATMEGA328P

Описание

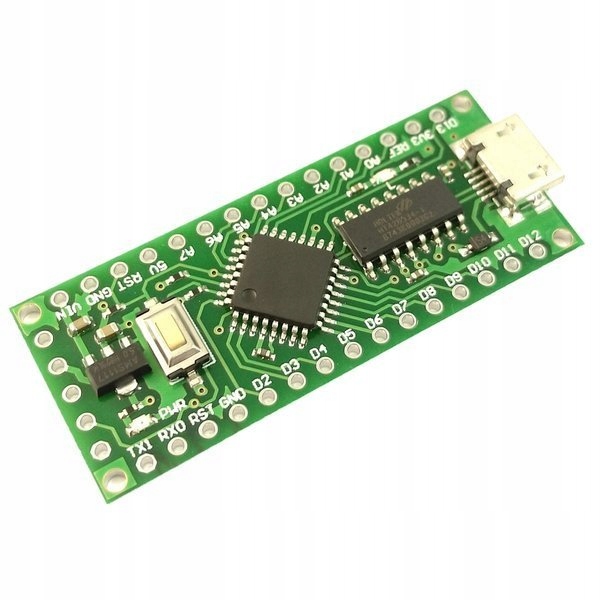

Универсальный мини-модуль, совместимый с оригинальной Arduino, оснащенный микроконтроллером LGT8F328D, совместимым с MEGA328P и Разъем Micro USB и программатор HT42B534 (версия без контактов). Может использоваться во многих микропроцессорных проектах. Система совместима с проектом Arduino после загрузки расширений платы и драйвера программатора.Достоверно воспроизведенный клон уверен в работе и надежности.В NANO имеется программатор HT42B534, для которого необходим дополнительный драйвер, который находится ниже.Спасибо удобный разъем Micro USB, этот модуль легко подключить к компьютеру и программировать. Благодаря небольшому размеру он хорошо работает в небольших проектах.

Функции продукта

Версия Nano, как и версия Pro, основана на популярный модуль.Имеет микроконтроллер LGT8F328P,совместимый с флэш-памятью MEGA328P32кБ2кБ SRAM E2PROM память 0K/1K/2K/4K/8K (FLASH Share) Тактируется с тактовой частотой 16 МГц.Плата имеет контакты - выходы/входы16 цифровые контакты — могут использоваться как вход или выход. Выводы работают в стандарте TTL 3,3 В. КПД каждого из них достигает 40мА, также они имеют встроенные подтягивающие резисторы. Некоторые выводы выполняют дополнительные функции (UART, INT, PWM, SPI, LED). включая 8 каналов ШИМ, например, для управления сервоприводами/двигателями, например SG-90, 6 аналоговых входов, каждый из которых позволяет проводить измерения с разрешением 10 бит. Некоторые из выводов выполняют дополнительные функции (I²C, AREF, Reset).Arduino Nano может питаться по кабелю Micro-USB от стабилизированного источника напряжения 3,3В. Через разъем 5В питание программатора, обеспечивающего связь с компьютером, возможно только через USB.Система имеет систему связи с компьютером через: Интерфейс UART - выведен на контакты 0 (RX) и 1 (TX). USB - чип Дополнительно поддерживаются интерфейсы I²C (TWI) и SPIP.Работает с напряжением 3,3/5В, выбор перемычкой.Переключатель для ручного сброса.Светодиоды для контроля работы схемы.
