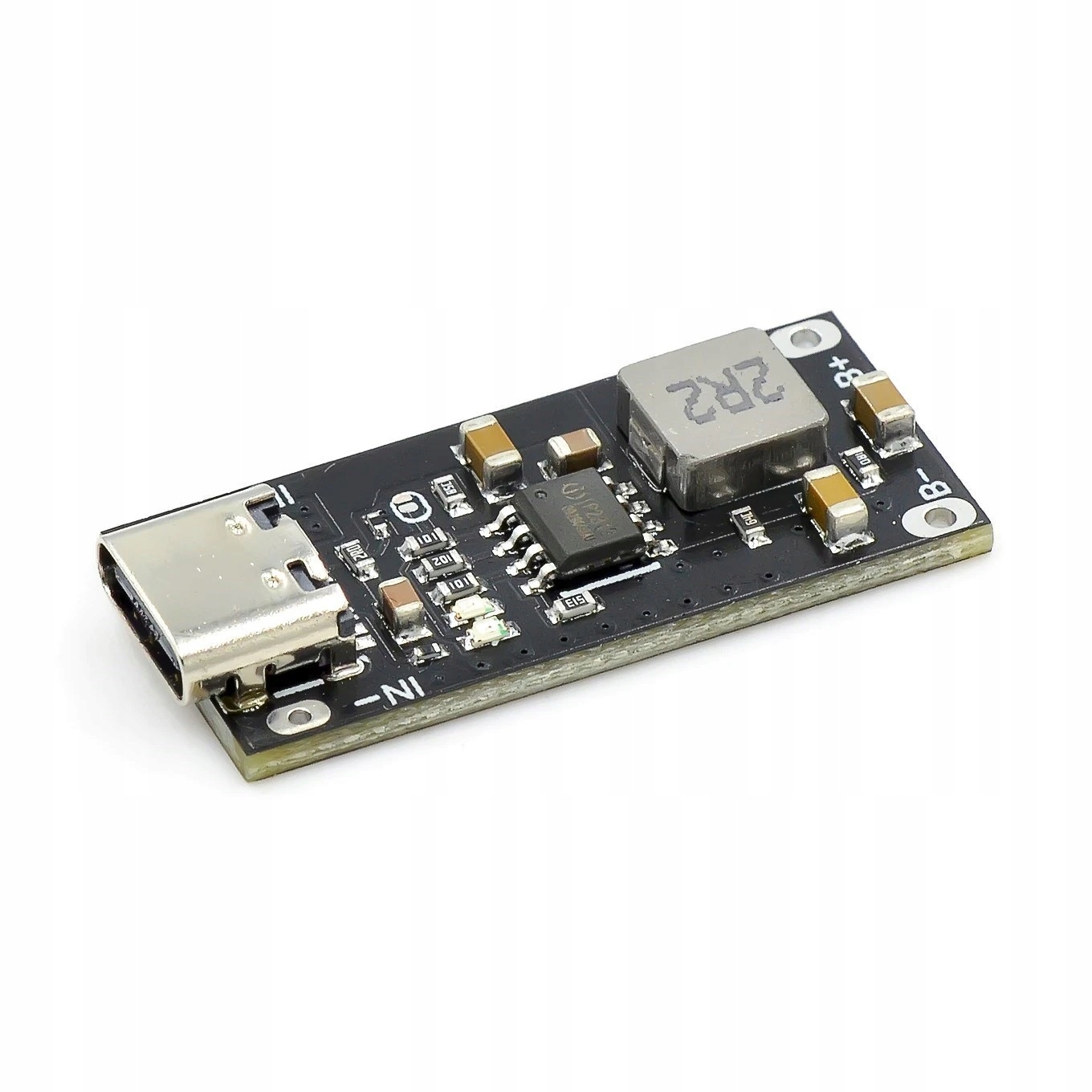

Модуль зарядки аккумулятора Li-ion 18650 USB-C 4,35 В 3 А IP 2312, полная защита

Внимание! На рынке доступны идентичные модули, но они не имеют функции переключения режима работы на зарядку до 4,35В 3А, поэтому работают только в режиме 4,2В 2А!

Модуль зарядного устройства литий-ионных аккумуляторов построен на системе IP 2312 с максимальным зарядным током 3А и зарядным напряжением в зависимости от настроек VSET - 4,2В (по умолчанию) или 4,35В.

Множество аккумуляторов 18650 доступно на на рынке от таких производителей, как Samsung, Sony, LG, Panasonic или Sanyo для полной зарядки требуется напряжение 4,35В, а зарядка обычным зарядным устройством до 4,2В означает достижение 80% заводской емкости этих элементов, именно поэтому модуль на базе на системе IP2312 была создана. Выбрав эту систему, вы можете быть уверены, что аккумулятор будет заряжен быстро и полностью.

Модуль питается от напряжения 5В и силой тока до 3А. Подключение источника питания через разъем USB-C или места с маркировкой IN+ и IN-.

Подключите аккумулятор к контактам с маркировкой B- и B+.

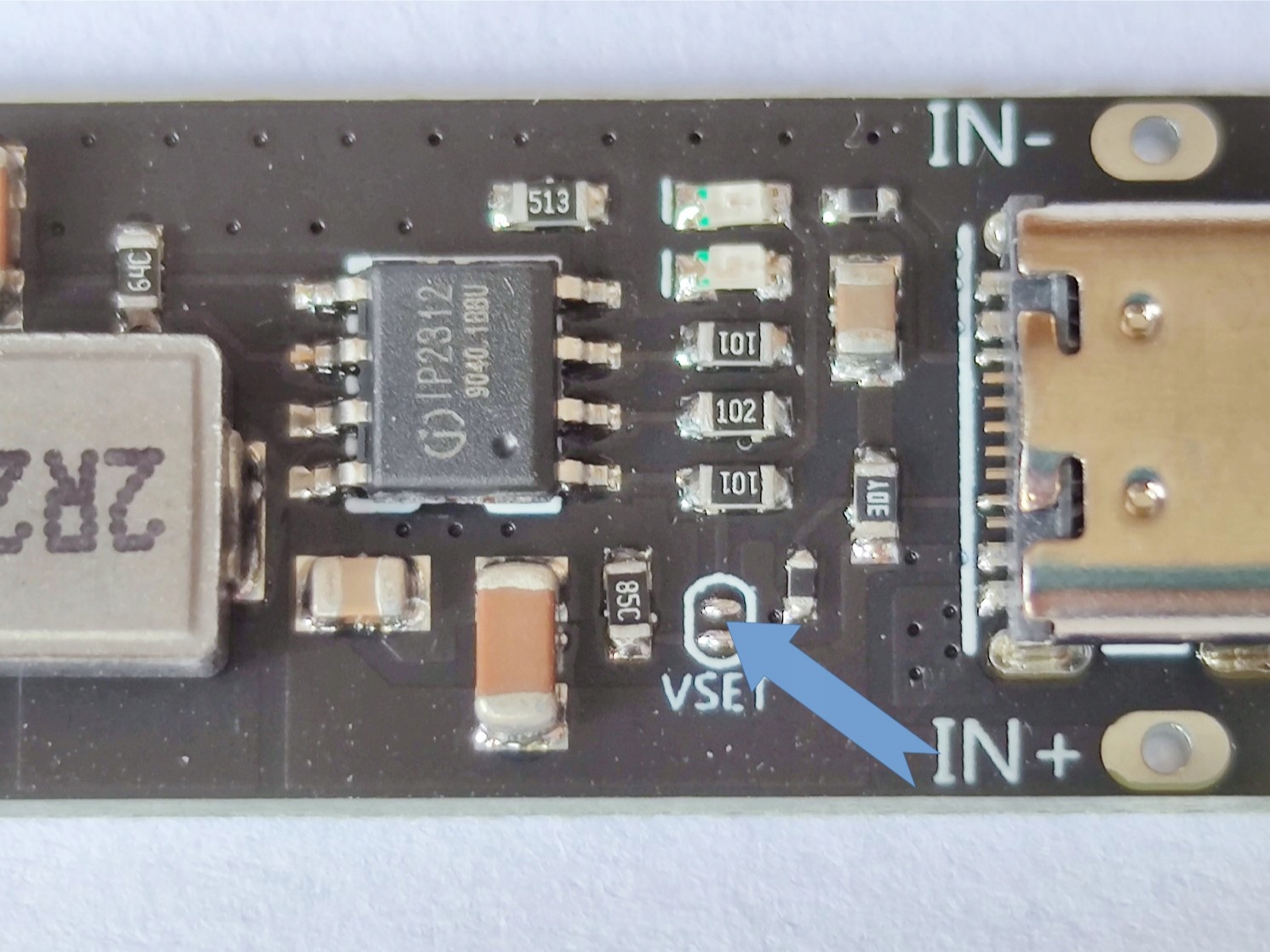

Установка конечного зарядного напряжения VSET (отмечено стрелкой на фото):

- контакты 4,2 В (по умолчанию) отключены

- контакты 4,35 В должны быть соединены и спаяны

Технические характеристики данные:

Производитель: ТЗТ

Система управления: IP2312

Размеры: 14,8 мм x 30,9 мм

Вес: 2,8 г

Входное напряжение: 5 В

Конечное зарядное напряжение: VSET 4,2 В/4,35 В

Зарядный ток: 3 А

Разъем: USB- C

Диод: красный — зарядка/синий — зарядка завершена

Защиты: от короткого замыкания, высокого напряжения и тока, перегрев.

Рекомендуемое зарядное устройство: 5В/3А

Зарядный модуль не требует радиатора!
