4-портовый калибровочный модуль векторного анализатора цепей LibreCAL, 9 кГц – 6 ГГц, Зеенко

Многопортовая электронная калибровка для ВАЦ

LibreCAL — это усовершенствованный 4-портовый модуль электронной калибровки, предназначенный для работы с векторными анализаторами цепей (VNA), такими как популярный LibreVNA. Он обеспечивает быструю, точную и повторяемую калибровку в широком диапазоне частот от 9 кГц до 6 ГГц. Модуль упрощает традиционный процесс калибровки, автоматически моделируя стандартные соединения: разомкнутое (ОТКРЫТОЕ), закороченное (КОРОТКОЕ) и нагрузка 50 Ом (НАГРУЗКА). Это обеспечивает последовательные и точные измерения векторного анализатора цепей во всем рабочем спектре.

Стабильность и повторяемость измерений

Ключевой проблемой электронной калибровки является повторяемость. LibreCAL решает эту проблему с помощью встроенного нагревателя и датчика температуры, поддерживая постоянную температуру важных калибровочных компонентов во время работы. Модуль оснащен высококачественными разъемами SMA, что минимизирует потери на отражение и обеспечивает надежность соединения. Это незаменимый аксессуар для достижения высочайшей точности многопортовых измерений.

Основные характеристики

✓ Тип модуля: 4-портовый электронный калибровочный модуль (E-CAL)

✓ Диапазон частот: 9 кГц–6 ГГц, идеально подходит для ВАЦ среднего и высокого класса

✓ Типы калибровки: поддержка стандартных соединений: разомкнутый, закороченный, нагрузка 50 Ом

✓ Термическая стабилизация: встроенный нагрев элемент и датчик температуры для лучшей повторяемости измерений

✓ высококачественные разъемы: оснащены высококачественными разъемами SMA

✓ компактные размеры: 73,5 x 60 x 14,56 мм

Характеристики модуля

• Диапазон частот: 9 кГц – 6 ГГц
• Количество портов: 4
• Размеры: 73,5 × 60 × 14,56 мм
• Вес: 309 г

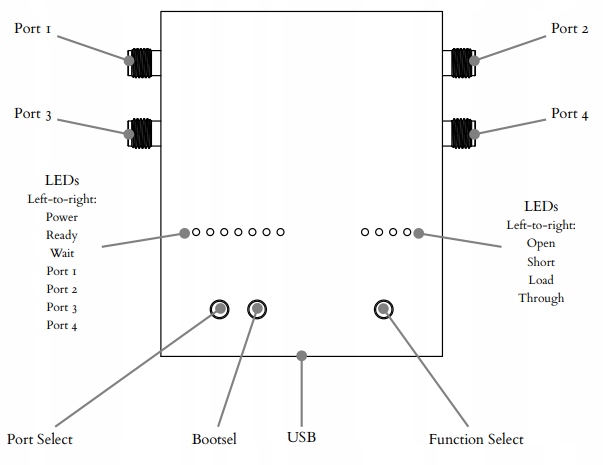

Раздел: Разъемы, блок питания и термоэлементы

• Порты 1–4: Четыре разъема SMA для подключения модуля к векторному анализатору цепей (VNA)
• Источник питания USB Type-C: Используется для питания модуля (5 В, до 0,5 А) и для передачи данных
• Стабильность – нагреватель (Нагреватель): Нагревается критические компоненты до постоянной температуры; работает при включении модуля

Раздел: Кнопки управления

• Выбор порта: выбирает активный порт при изменении стандартов калибровки вручную
• Выбор функции: выбирает стандарт калибровки (открытый, короткий, загрузка, сквозной) для активного порта
• Bootsel: переводит модуль в режим загрузчика для программирования или обновления прошивки (при нажатии при подключении) источник питания)

Раздел: Светодиодные индикаторы (рабочее состояние)

• Питание: Загорается, когда модуль включен.
• Готов: Загорается, когда нагреватель достиг необходимой температуры (модуль готов к калибровке).
• Подождать: Загорается, когда температура еще не стабилизировалась; в данный момент не калибруйте
• Порт [1–4]: мигает при изменении настроек вручную; загорается, если порт активен.
• Открытый/короткий/загрузка/сквозной: показывает выбранный стандарт для активного порта или сообщает, какой стандарт на каком порту используется

В комплект входит:

• 1 модуль электронной калибровки LibreCAL VNA
• 1 оригинальная упаковка
