Счетчик электроэнергии 3-фазный двунаправленный WiFi TUYA 100A 3 DIN трансформаторы

Счетчик обеспечивает измерение электроэнергии по каждой из трех фаз – как в сторону потребления, так и в сторону производства – благодаря использованию технологии двунаправленного измерения.

Использование трансформаторов тока позволяет производить измерения, не вмешиваясь в существующую установку, что существенно повышает безопасность использования.

Встроенный модуль Wi-Fi обеспечивает удаленный доступ к данным измерений из любой точки мира. Считываемые параметры, такие как напряжение, ток, активная мощность и энергопотребление, можно использовать для автоматического контроля других устройств в системе «умный дом».

Счетчик отличается высокой точностью измерений, простой установкой на DIN-рейку и возможностью хранения исторических данных до одного года.

Также доступны подробные графики энергопотребления – ежедневно, ежемесячно и ежегодно.

✔️Не требует шлюза – работает напрямую с домашним Wi-Fi 2,4 ГГц. сети

✔️Занимает только один модуль на DIN-рейке

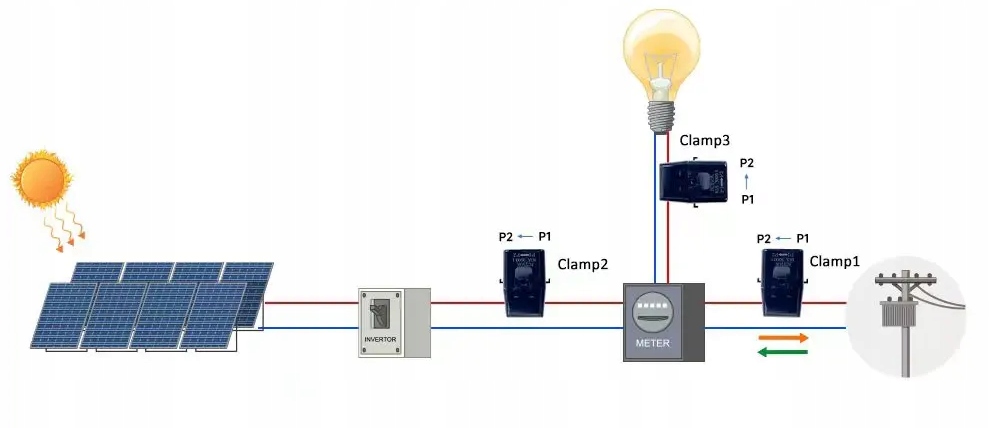

Примеры двунаправленного измерения (изображение выше)

Зажим Clamp1 к сети (измеряет поток энергии между сетью и счетчиком):

Измерение энергии «Из сети» или «В сеть»:

- Если направление измеряемого тока P1→P2, энергия показания суммируются как энергия «От сети».

- Если направление измеряемого тока P2→P1, показания энергии суммируются как «В сеть».

Clamp2 на инверторе (измеряет энергию, генерируемую инвертором):

- Измерение энергии, генерируемой инвертором:

- Направление зажима должен быть направлен на инвертор.

Зажим Зажим3 на нагрузке (измеряет энергию, потребляемую нагрузкой):

- Измерение энергии, потребляемой нагрузкой:

- Направление зажима должно указывать на нагрузку.

Рисунок выше: пример трехфазного подключения – однонаправленное измерение (только потребление энергии)

Описание рабочего стола приложения TUYA

Верхняя часть экрана:

• Active Energy Total – общая активная энергия (кВтч)

  Общее количество энергии, прошедшей через счетчик – как потребленной, так и возвращенной в сеть.

• Total Forward Energy (кВтч) – потребленная энергия (кВтч)

  Количество энергии, взятой из сети приемники.

• Общая обратная активная энергия (кВтч) – возвращенная энергия (кВтч)

  Количество энергии, переданной от установки (например, фотоэлектрической) обратно в электросеть.

• Гистограмма

  Почасовая история потребления энергии - визуализация данных за заданный час.

🟩 Средняя часть – Зеленая карта (текущие параметры для каждого из 3 фазы):

• Ток (А) – Ток (А)

  Текущий ток для выбранной фазы.

• Активная мощность (кВт) – Активная мощность (кВт)

  Энергия, потребляемая или вырабатываемая в данный момент. Это мощность, фактически используемая для работы устройств.

  Значение значения:

  Положительное значение → энергия потребляется (берётся из сети).

  Отрицательное значение → энергия выделяется (производство, например, из фотоэлектрических модулей).

  Примеры:

  Активная мощность A: –0,058 кВт → фаза А высвобождает 58 Вт в сеть.

  Активная мощность А: 0,333 кВт → фаза А потребляет от сети 333 Вт.

• Напряжение (В) – Напряжение (В)

  Текущее напряжение в данной фазе – обычно ок. 230 В.

📉 Нижняя часть – Общие данные для всей системы:

• Общая активная мощность (кВт) – Общая активная мощность (кВт)

  Сумма активной мощности всех трех фаз.

• Общая реактивная мощность (кВар) – Общая реактивная мощность (кВар)

  Неработающий компонент мощности работа – напр. в индуктивных нагрузках (двигателях, трансформаторах).

• Общий коэффициент мощности – общий коэффициент мощности (cos φ)

  Эффективность использования энергии. Значение 1,00 означает полное использование активной мощности, без реактивной мощности.

⚙️ Нижняя панель навигации:

• Статистика потребления электроэнергии - Статистика потребления энергии

  Кнопка, ведущая к истории измерений (ежедневные, ежемесячные, годовые графики потребляемой, отдаваемой энергии, общей активной мощности).

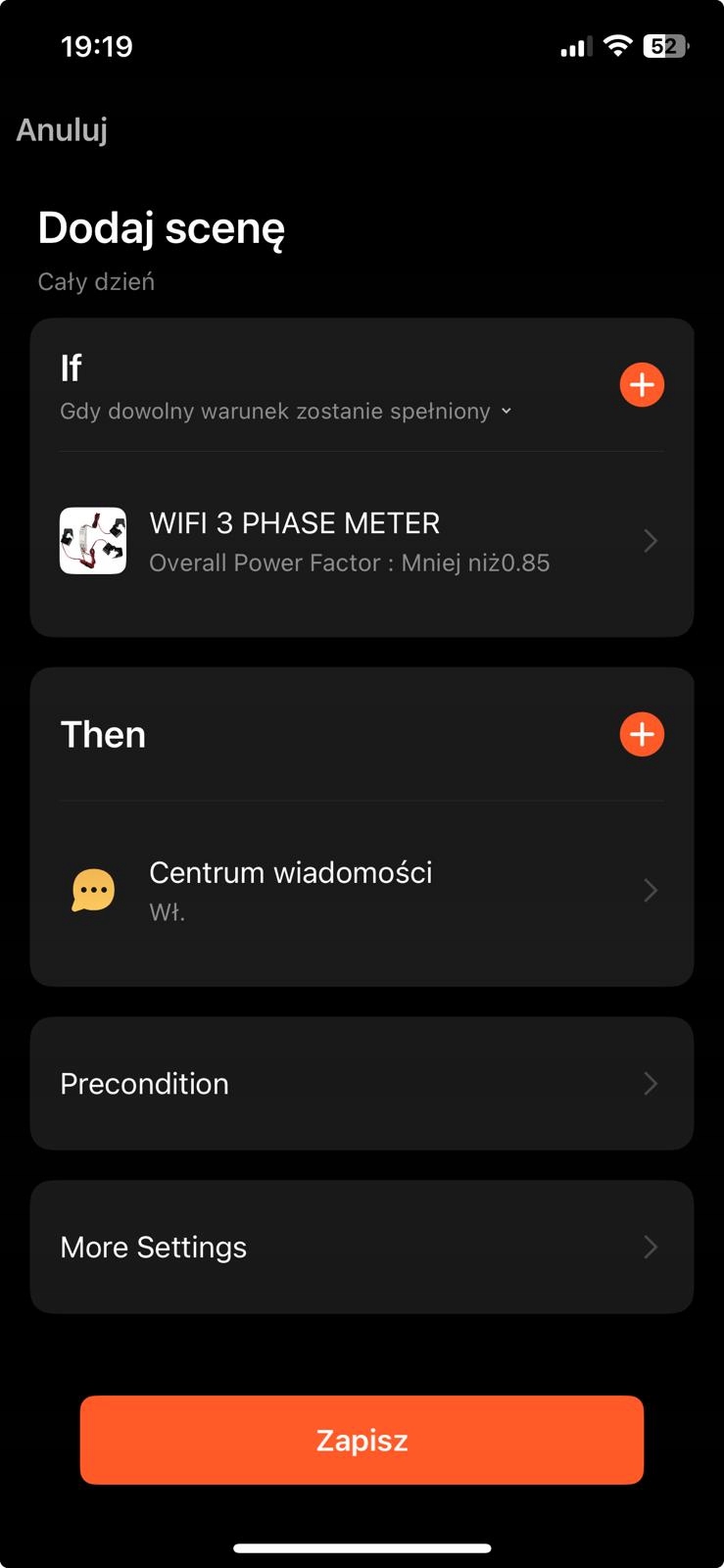

Сцены автоматизации (TUYA Smart)

Создайте собственный сценарий, который будет запускаться при превышении или понижении выбранных параметров мощности. На основании этого другие устройства в системе могут быть автоматически включены или выключены, а вы получите PUSH-уведомление, SMS или голосовой вызов — все через приложение TUYA.

Триггеры:

Каждый из следующих триггеров можно задать с условием: меньше/равно/больше.

• Total Active Power – Суммарная активная мощность (кВт)

  Реагирует на сумму активных мощность всех фаз.

• Общая активная энергия — общая активная энергия (кВтч)

  Общее потребление или производство энергии с течением времени.

• Общая обратная активная энергия — энергия, подаваемая в сеть (кВтч)

  Количество энергии, подаваемой в сеть, например от фотоэлектрической установки.

• Общая энергия в прямом направлении — энергия, полученная из сети (кВтч)

  Количество энергии, потребляемой приемниками.

• Общий коэффициент мощности — коэффициент мощности (cos φ)

  Индекс энергоэффективности — реагирует на падения (например, наличие реактивной мощности).

• Общая реактивная мощность — общая реактивная мощность (кВар)

  Значение реактивной мощности во всей системе.

Триггеры приложений:

• Для создания сцен автоматизации (например, ограничения нагрузки зарядного устройства после превышения лимита потребления),
• Для отправки PUSH/SMS/уведомлений о звонках,
• Для активации других устройств, интегрированных с системой TUYA.

Примеры сценариев:

• Ограничьте мощность зарядного устройства и выключите ненужное освещение при загрузке более 15 кВтч в течение дня,

Технические характеристики:

• Питание: 100–240 В переменного тока, 50/60 Гц
• Диапазон напряжения: (0,8…1,1) UN
• Максимальная нагрузка: 100 А
• Чувствительность: прибл. 0,2А
• В комплект входят три трансформатора тока по 100 А
• Рабочая температура: от -20°С до +55°С
• Номинальная потребляемая мощность: 2,2 ВА/0,7 Вт
• Протокол связи:WiFi 2,4 ГГц
• Размеры: 90х18х65 мм
• Применение: TUYA, Smart Life
• Можно монтировать на DIN-рейку
• Внешняя антенна обеспечивает покрытие в труднодоступных местах

Спецификация трансформаторов тока:

• Количество: 3 шт.
• Диапазон измерения: 0,2–100 А
• Чувствительность: прибл. 0,2 А
• Точность: класс 0,5 (максимальная погрешность измерения: ±0,5%)
• Коэффициент передачи: 1000:1 (при 100 А на первичной стороне получаем 100 мА на вторичной стороне)
• Внутренний диаметр трансформатора: 18 мм
• Внешний размеры: высота 49 мм, ширина 30 мм, глубина 32 мм

Если вы планируете устанавливать счетчик в распределительном щите, могут возникнуть проблемы с покрытием Wi-Fi сети. В таком случае рекомендуем разместить Wi-Fi роутер рядом с электрощитом или использовать усилитель сигнала Wi-Fi в непосредственной близости от него.

В комплект входят:

• 3-фазный счетчик
• 3 регулируемых трансформатора 100А.
