ЛІЧИЛЬНИК ЕНЕРГІЇ 3-ФАЗНИЙ LEM-30 ЗАМЕЛ


Код: 14857124069
7560 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 199

Просматривая «ЛІЧИЛЬНИК ЕНЕРГІЇ 3-ФАЗНИЙ LEM-30 ЗАМЕЛ» данный товар из каталога «Остальные», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

3-ФАЗНЫЙ СЧЕТЧИК ЭНЕРГИИ ЛЕМ-30

ЗАМЕЛЬ

ТЕХНИЧЕСКИЕ ДАННЫЕ:

  • Клеммы питания: L1 (IN 1, OUT 5); L2 (ВХОД 2, ВЫХОД 6); L3 (ВХОД 3, ВЫХОД 7); N (IN 4, OUT 8)
  • Опорное напряжение: 3 x 230 В/400 В переменного тока.
  • Допуск по напряжению: -15 ÷ 10 %
  • Номинальная частота: 50/60 Гц
  • Базовый ток (Ib): 3 x 10 А
  • Максимальный ток (Imax): 100 А
  • Минимальный ток: 0,5 А
  • Диапазон рабочего тока: 0,4% Ib ÷ Imax.
  • Ток перегрузки: 30x Imax в течение 0,01 с.
  • Потребление по счетчику: 10 ВА / 2 Вт
  • Точность измерения (IEC61036): класс 1
  • Дисплей: Счетчик 6 1 разряд
  • Сигнализация подсчета импульсов: красный светодиод
  • SO SO- импульсный выход: Тип OC
  • Напряжение подключения SO SO-: 12 ÷ 27 В постоянного тока
  • Ток подключения SO SO-: < 27 мА
  • SO постоянная SO-: 1000 импульсов на кВтч
  • Длительность импульса SO SO-: 30 мс
  • Количество клемм подключения: 10
  • Сечение соединительных кабелей: основное подключение: 4 ÷ 25 мм2, импульсный выход: минимум 0,2 мм2
  • Работа температура: -25 ÷ 55 oC
  • Монтаж корпуса: рейка TH 35 (согласно PN-EN 60715)
  • Корпус уровень защиты: IP51
  • Категория перенапряжения: II
  • Степень загрязнения: 2
  • Размеры: 72 x 100 x 66 мм
  • Вес: 0,700 кг

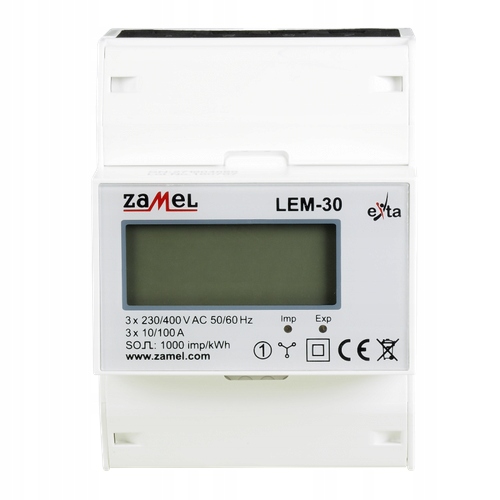

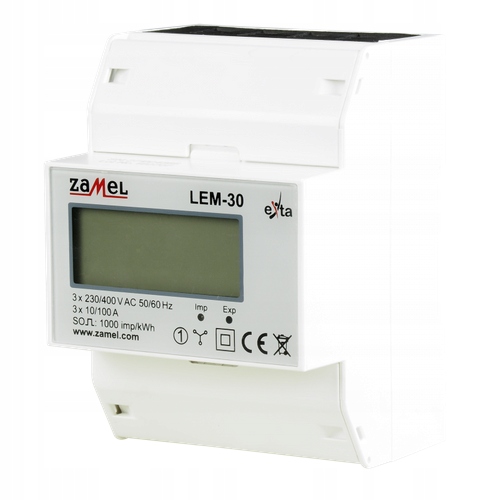

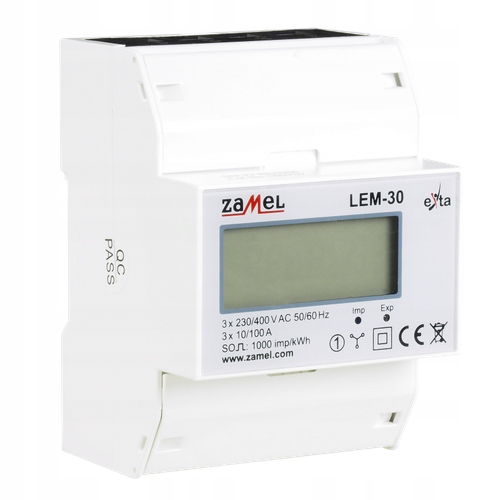

Счетчик ЛЕМ-30 с ЖК-дисплеем с подсветкой предназначен для контроля потребления электроэнергии трехфазных сетей в коммерческих и промышленных целях, измеряет и отображает кВтч. Оснастив счетчик дополнительным импульсным выходом, можно подключить счетное устройство. Счетчик легко устанавливается в электрошкафах или подключается к внешнему источнику питания.

ФУНКЦИИ:

● Максимальный ток 100 А, измерение и отображение

кВтч,

● ЖК-дисплей, p>

● дополнительный импульсный выход,

● четырёхмодульный корпус,

● монтаж на рейку TH 35.

УСТАНОВКА, ЭКСПЛУАТАЦИЯ:

1. Перед началом сборки прочтите инструкцию и соблюдайте требования, касающиеся места установки. p>

2. Все монтажные работы следует проводить после отключения испытательного напряжения.

3. Использовать только изолированные инструменты. .

4. Используемые кабели должны выдерживать максимальный ток, предполагаемый для данного счетчика.

5. Установите устройство в распределительный щиток на рейке ТН35.

6. Подключите провода к клеммам в соответствии со схемой подключения.

7. Включите цепь питания.

8. Не прикасайтесь непосредственно к клеммам счетчика голыми руками, металлическими предметами, неизолированным проводом или другими проводящими предметами, так как это создает риск поражения электрическим током, который может привести к травмам, серьезным травмам или смерти.

9. Техническое обслуживание и ремонт счетчика может выполняться только квалифицированным персоналом.

10. Прибор необходимо защищать от падений и механических ударов, которые могут повредить прецизионные компоненты внутри и отрицательно повлиять на точность измерений.

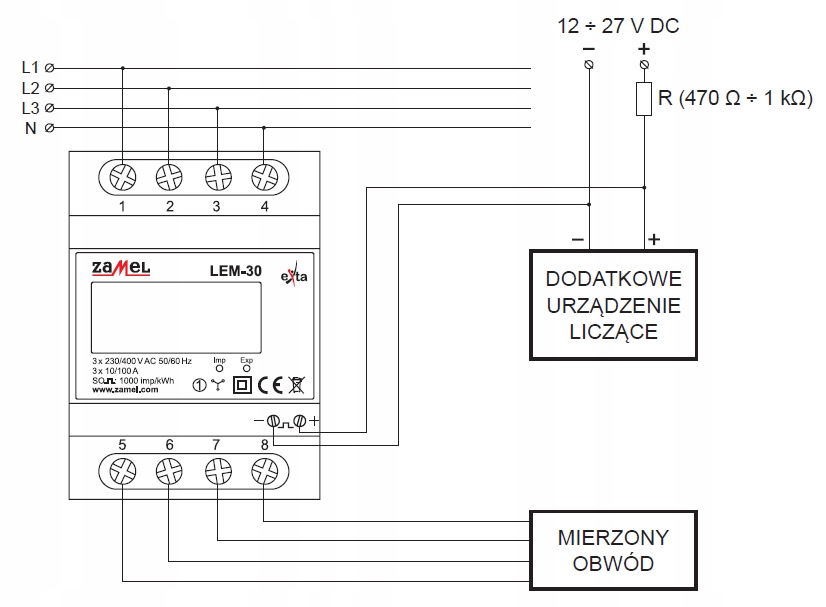

ПРИМЕЧАНИЕ: При использовании импульсного выхода (клеммы 8, 9) в систему должно подаваться дополнительное напряжение питания в диапазоне 12 ÷ 27 В постоянного тока через резистор R (470 Ом ÷ 1 кОм), ограничивающий величину тока. .
