Комплект: Трехфазный счетчик энергии ADELID SDM630MCT Modbus MID V2+ 3x ADELID ТРАНСФОРМАТОРЫ ТОКА 200A/5A.

Код продукта: SDM630+CT24-200X3

Трехфазный счетчик SDM630MCT изготовлен с высочайшим качеством и использует новейшие микропроцессор и технологии.

• Он имеет дисплей с синей подсветкой и 16 различных параметров измерения.
• Это включает в себя отрицательное показание мощности, которое также может указывать на обратную установку или подключение трансформатора тока.
• Со встроенными импульсными выходами и RS485 Modbus RTU полностью совместим для интеграции с BMS и системами удаленного мониторинга.

● Технические данные:

• Номинальное напряжение (Un): 3x 230/400 В переменного тока,
• Рабочее напряжение: 80 – 120 % Un,
• Изолирующие возможности,
• Выдерживаемое переменное напряжение 4 кВ в течение 1 минуты,
• Устойчивость к импульсному напряжению: 6кВ-1,2мкС,
• Номинальный ток (Ib): 0,05-5(6)А,
• Вход: трансформатор 5А или 1А,
• Диапазон рабочего тока: 0,4% Ib-Imax,
• Сопротивление сверхтоку: 20 Imax для 0,01 с,
• Диапазон рабочих частот: 50 или 60 Гц,
• Потребляемая мощность на фазу: ≤ 2 Вт/10 ВА,
• Импульсный выход: 1,
• Настраиваемый импульсный выход: 2 3200 имп/кВтч,
• ЖК-дисплей,
• Максимальное показание: 9999999,9 кВтч/кВАрч,
• Встроенные импульсные выходы и RS485 Modbus RTU полностью совместимы для интеграции с системами BMS и удаленного мониторинга,
• Рабочая температура: -40℃~+70℃,
• Температура хранения: -40℃~+80℃,
• Соответствует стандарту: IEC62053-21,
• Защита от пыли и воды: передняя панель IP51 (внутри).
• Трансформатор тока Adelid CT24-200 с разъемным сердечником.

● ТРАНСФОРМАТОР ТОКА 200А/5А - 3 шт.

• Серия трансформаторов тока с разъемным сердечником Adelid разработана для быстрого и простого монтажа.
• Конструкция трансформаторов позволяет проводить бесконтактные измерения тока методом индукции магнитного поля без необходимости отключения первичного кабеля от линии и отключения его для установки трансформатора тока.
• Вышеуказанный метод позволяет сделать это более безопасно, просто и портативное измерение тока.
• Внутренний прецизионный нагрузочный резистор во вторичной обмотке трансформатора тока обеспечивает безопасное низкое выходное напряжение и позволяет безопасно размыкать вторичную цепь.

Технические данные:

• Номинальный ток: 200 А
• Выходной ток: 5 А
• Диаметр отверстия: Ø 24 мм
• Длина кабеля: 1 м
• Класс точности: 3
• Допустимая нагрузка: 0,5ВА
• Напряжение изоляции: 600В
• Конструкция жилы: Разъемная
• Рабочая температура: от -20°С до +55°C (ориентировочное значение)
• Соответствие стандартам: IEC/EN (подробная информация в документации производителя)

● Измерение:

• Фазное напряжение: V1, V2, V3,
• Сетевое напряжение: V1-2, V2-3, V3-1,
• Ток: I1, I2, I3, IN,
• Активная мощность: P1, P2, P3, P_total (общая активная мощность),
• Реактивная мощность: Q1, Q2, Q3, Q_total (общая реактивная мощность),
• Полная мощность: S1, S2, S3, S_Total (общая полная мощность),
• Частота: Гц,
• Коэффициент мощности: PF,
• Активная энергия: Ep_imp (импорт активной энергии), Ep_exp (экспорт активной энергии), Ep_total (общая активная энергия),
• Реактивная энергия: Eq_imp (импортированная реактивная энергия), Eq_exp (экспортируемая реактивная энергия), Eq_total (общая реактивная энергия),
• THD-I и THD-U,
• Максимальная нагрузка: MD.

● Размеры счетчика:

• A: 94,5 мм,
• B: 35 мм,
• C: 72 мм,
• D: 65 мм.

Вес: 0,2 кг.

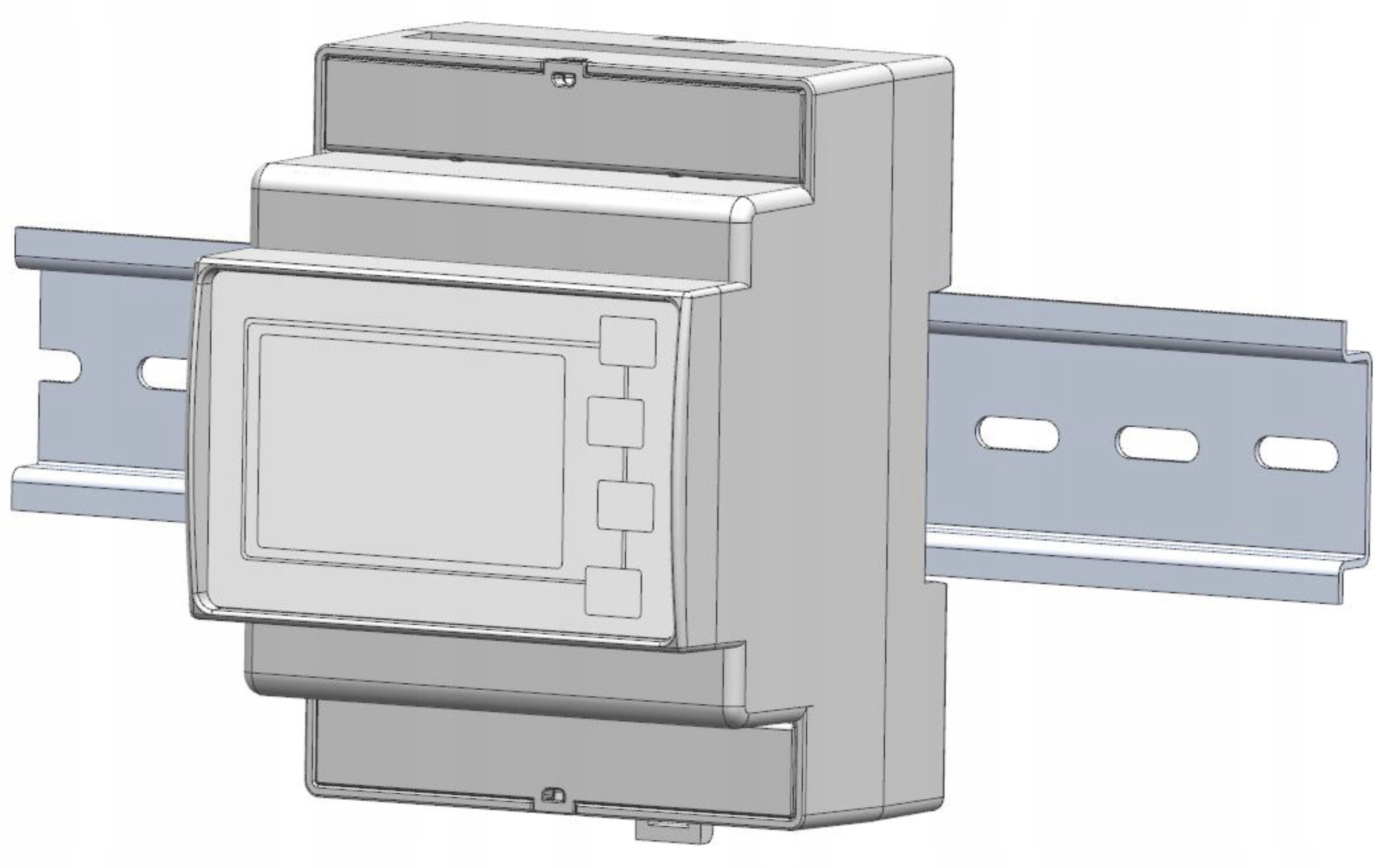

● Монтаж на DIN-рейку:

A: 35 мм.

НЕОБХОДИМО ПОЛЬЗОВАТЬСЯ ПРИБОРОМ ПРАВИЛЬНО, В СООТВЕТСТВИИ С ИНСТРУКЦИЕЙ.

• При монтаже следует использовать только изолированные инструменты,
• все монтажные работы следует проводить после отключения напряжения,
• счетчик следует разместить в сухом помещении,
• после установки счетчика надеть защитные чехлы,
• прибор следует беречь от ударов и ударов падает.
