ТВ-анализатор H30Crystal

Максимальная функциональность теперь и для оптоволокна

H30Crystal расширяет серию портативных и компактных измерителей H30 высокопроизводительными оптическими измерениями. Способность анализировать оптоволоконные сети, наряду со всеми функциями предыдущих моделей, делает это оборудование универсальным инструментом для монтажников, ежедневно имеющих дело со многими технологиями телекоммуникационных сетей.

H30Crystal также является масштабируемым и мультистандартное устройство, предназначенное для измерения DVB-S/S2, DVB-T/T2, DVB-C, аналоговых каналов и обратного канала. Легко загружаемые лицензии на программное обеспечение позволяют расширить счетчик новыми опциями. Эти функции, а также широкий набор инструментов делают измеритель многофункциональным устройством, идеальным для установки, обслуживания и устранения неисправностей коаксиальных и оптоволоконных сетей. Все это в одном устройстве!

Счетчик более гибок в работе благодаря многоэкранной системе: пользователь может управлять им удаленно и отображать его содержимое на своем мобильном устройстве (Android, iOS или ПК). Возможность подключения Wi-Fi и Bluetooth позволяет использовать все преимущества беспроводного соединения. Кроме того, в комплект входит универсальный браслет для мобильных устройств с экраном до 6", что делает использование смартфона еще более удобным.

Как и другие счетчики, полностью разработанные и изготовленные в корпорации Televes, H30Crystal оснащен всеми преимуществами технология цифровой обработки, предлагающая пользователю математическую точность и скорость в реальном времени.

Анализатор и услуги IPTV

Информация об услугах IPTV и RF

Позволяет демодулировать и анализировать потоки одноадресной и многоадресной передачи IPTV, показывая видео и указывая общую скорость передачи и каждую услугу. Он также отображает всю информацию о каждой услуге, такую ​​как SID, VPID, AID, профиль видео или скорость передачи данных для аудио и видео.

Кроме того, эта опция расширяет измерения на RF, поскольку для этого типа Вся информация также предоставляется службой.

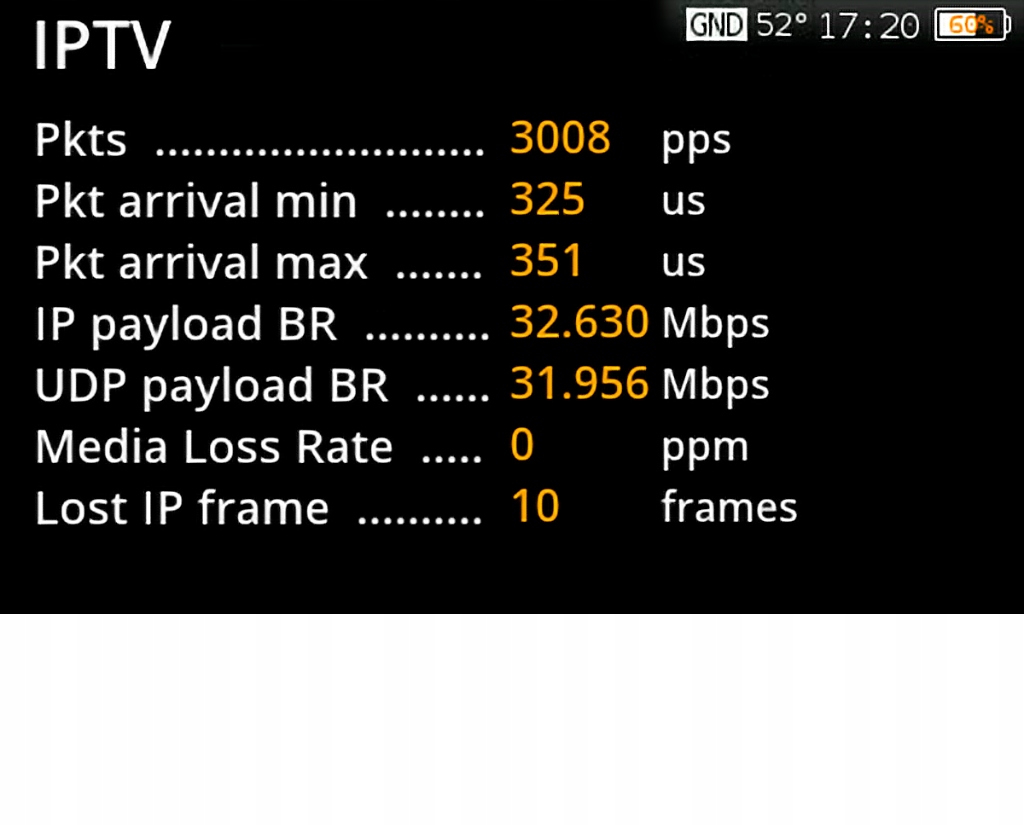

В сигналах IPTV также анализируются другие данные, специфичные для протокола (UDP/RTP), такие как формат UDP, скорость потери мультимедиа, потерянные IP-кадры.

Анализатор Wi-Fi

Все диапазоны (2,4 и 5 ГГц)

С помощью этой функции вы можете выполнить полный анализ Wi-Fi для автоматического обнаружения всех сетей. Каждая из них идентифицируется по имени, и отображается уровень сигнала точек доступа. Доступны два режима отображения. Режим «Список» предлагает список обнаруженных сетей с их данными и мощностью, а режим «Карта» отображает их в виде графика: мощность в зависимости от частоты.

Информация о канале

Меньше значит лучше

Иногда все, что вам нужно, — это быстрый обзор информации о канале. Усовершенствованные одноканальные измерения с помощью H30Crystal автоматически определяют тип канала, обеспечивая уровни V/A и C/N для аналоговых сигналов, измерения мощности, C/N и качества для цифровых сигналов. Все операции выполняются с помощью одной кнопки, а все записанные измерения, основанные на определяемых пользователем пороговых значениях и индикаторах «ОК/Ошибка», легко интерпретируются даже менее опытными техническими специалистами.

Сканирование системы

Мониторинг установки

Сканирование текущих аналоговых или цифровых каналов в режиме реального времени для определения общих частотных характеристик системы. При сканировании используется локализация на основе пороговых значений, чтобы показать, соответствуют ли уровни сигнала техническим характеристикам системы — зеленые, красные и желтые индикаторы уровня. Легко интерпретируемая картина распределения в реальном времени, включая значения BER и MER для конкретных каналов.

Анализатор спектра

От 5 МГц до «полного диапазона»

Анализатор спектра H30Crystal предлагает диапазон значений 5, 10, 20, 50, 100, 200 и 500 МГц и Full, а также автоматический контроль уровня. Обработка в реальном времени ускоряет обнаружение нежелательных сигналов. Вы будете поражены точностью и детализацией ультрапортативного и удобного анализатора спектра. Инструмент для выявления и локализации шумов, помех, излучения и других сигналов, влияющих на качество услуг распространения телевизионного сигнала.

Простой таргетинг на спутник

Автоматическая настройка LNB (питание и команды)

Эта функция помогает ориентировать спутниковые антенны. Счетчик приобретает типовой спутник и стабильный транспондер, в зависимости от определяемой им региональной зоны, и настраивает параметры напряжения преобразователя LNB. Кроме того, можно активировать звуковой индикатор, который поможет пользователю правильно расположить антенну.

При необходимости целевой спутник можно изменить вручную, что позволит начать перенацеливание.

Совместимость с широкополосной технологией

От 250 до 2300 МГц

Эта функция, разработанная для DVB-S/S2, позволяет полностью анализировать спутниковый канал на любой широкополосной частоте от 250 до 2300 МГц. Измеритель можно подключить напрямую к одному из двух выходов (вертикальному и горизонтальному) широкополосного конвертора/мультисвича.

Визуализация HEVC

на вашем мобильном устройстве

Эта функция поддерживает новый формат сжатия HEVC H.265 и позволяет отображать видеосигналы с максимальным разрешением Full HD (1920 x 1080) на вашем мобильном устройстве. Визуализация возможна на смартфоне, планшете или компьютере (многоэкранный режим), если оборудование совместимо с H.265.

Созвездия

Детальный анализ цифровых сигналов

Анализ созвездия необходим для определения качества цифровых сигналов. Диаграммы помогают выявить наличие шумов, джиттера, помех и насыщения сигнала, которые негативно влияют на качество услуг и могут привести к приостановке предоставления услуг вещания и искажениям сигнала. Визуально исследуя размер и форму точек на схеме, можно определить тип проблемы.

Эхо

Оптимальный прием сигнала

При захвате наземных сигналов важно минимизировать уровень эха, которое может вызвать проблемы с приемом. H30Crystal позволяет визуализировать эхо, возникающее в принимаемом сигнале, благодаря чему установщик сможет минимизировать его уровень для получения оптимального приема.

Журналы данных

Сохранить и скачать

При выполнении измерений или отслеживании проблем в сети есть возможность сохранить данные о параметрах сигнала, необходимые для дальнейшего анализа или для подготовки документации и отчетов. Они также могут стать отличным средством обучения для других.
