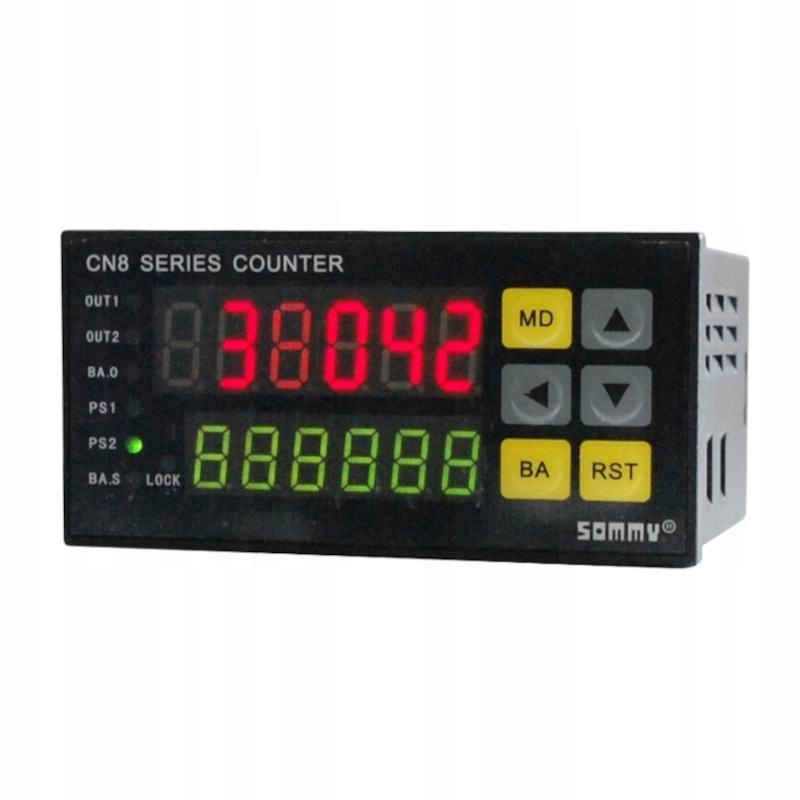

Счетчик импульсов CN8F-RC60

105

<ул>

Режимы работы (ВХОДЫ СЧЕТЧИКА):

<ул>

U (вверх):

<р>1. INB: «L» и INA: «нарастающий фронт», затем рассчитывается импульс

<р> 2. INB: 'H', запрещает входу INA

считать импульсы. <ул>

D (вниз):

Режим, аналогичный режиму U(Up). За исключением того, что импульсы вычитаются из заданного значения до «0»

<ул>

Уд-а (вверх/вниз-А):

<р>1. INB: «L» и INA: «нарастающий фронт», затем импульс добавляется к сумме

<р> 2. INB: «H» и INA: «нарастающий фронт», затем импульс вычитается из суммы

<ул>

Ud-b (вверх/вниз-B):

<р>1. INA: «нарастающий фронт», затем импульс добавляется к сумме

<р> 2. INB: «нарастающий фронт», затем импульс вычитается из суммы

<ул>

Ud-c (режим кодировщика):

Сигналы складываются или вычитаются из суммы на основе фазового сдвига между двумя входными сигналами INA и INB.

<р> Для прямого использования с инкрементными энкодерами

Мощь 24 В постоянного тока +/- 10% Объем 1 - 999999 Дисплей PV (текущий статус): 6 цифр, высота букв 9,2 мм, красный

<р> SV (установленное состояние): 6 цифр, высота цифр 7,0 мм, зеленый

Релейные выходы Нагрузочная способность контактов AC 250 В, 3А; Реле ВЫХ1 - НО/НЗ, ВЫХ2 - НО/НЗ, BA.O - НО/НЗ Жизнь Механический: 10^6 операций – минимум.

<р> Электрический: 10^4 операций – минимум

<б>Макс. скорость счета 1Гц, 30Гц, 1кГц, 5кГц,10кГц Входное напряжение Высокий (логическая 1): 4,5–30 В постоянного тока

<р> Низкий (логический 0): 0–2,0 В постоянного тока

Управляющие сигналы >= 5 мс INA, INB, БЛОКИРОВКА, СБРОС, ПАКЕТНЫЙ СБРОС Методы сброса выключение питания, внешний (RESET), ручной Контроль ПНП или НПН Внешний источник питания 12 В постоянного тока/100 мА (макс.) – только для использования с датчиком Монтажное отверстие 45x95 мм Вес ~130 г Рабочая температура -10~55°С Допустимая влажность 35~85 относительной влажности

Обозначения:

<ул>

INA – первый ввод подсчитанных импульсов

INB – второй ввод посчитанных импульсов

Пакетный сброс – сбрасывает счетчик пакетов.

Сброс – сбрасывает счетчик.

PV- текущие показания счетчика

SV - заданное значение счетчика

Загрузить руководство

Подключение CN8 + 720-импульсный энкодер 24 В

Подключение CN8 + 600-импульсный энкодер 24 В

Подключение CN8 + 400-импульсный энкодер 24 В

Подключение CN8 + 360-импульсный энкодер 24 В

Подключение CN8 + 120-импульсный энкодер 24 В

Подключение CN8 + 100-импульсный энкодер 24 В

Технические данные:

• длина: 15
• ширина: 8
• высота: 11
