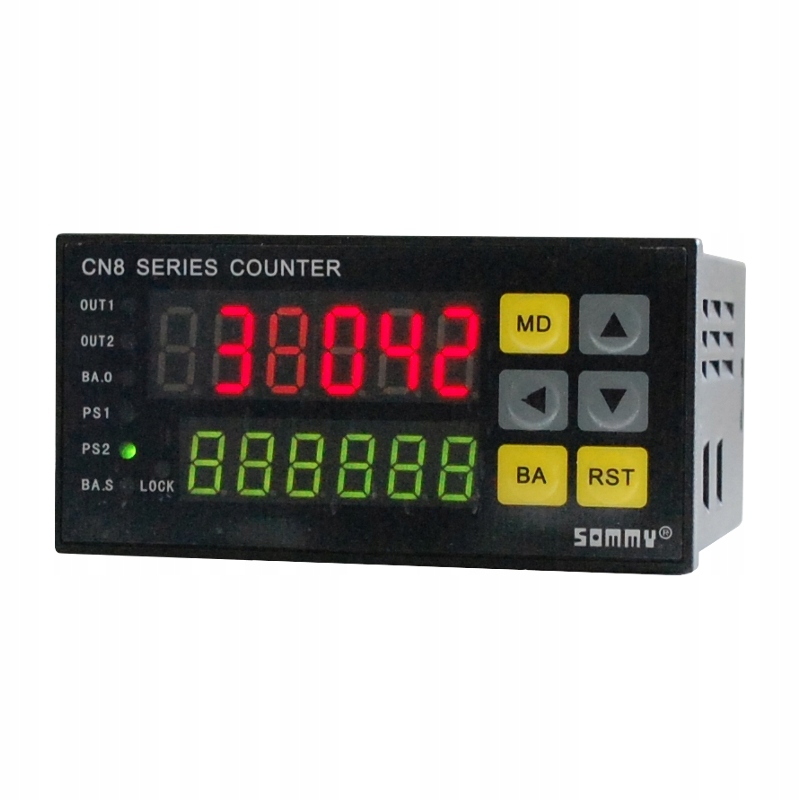

Счетчик импульсов, режим энкодера, 24 В постоянного тока, CN8-RC60

Программируемый счетчик импульсов с двумя управляющими входами. Имеет возможность складывать и вычитать импульсы и работать напрямую с энкодером. Дополнительно прибор оснащен последовательным счетчиком, отсчитывающим количество циклов.

Технические данные:

• Режимы работы (ВХОДЫ СЧЕТЧИКА):

• U (Вверх):

1. INB: «L» и INA: «нарастающий фронт», тогда импульс заряжается

2. INB: 'H', запрещает входу INA считать импульсы

• D (Вниз):

режим, аналогичный режиму Режим U (Вверх). За исключением того, что импульсы вычитаются из заданного значения до «0»

• Ud-a (вверх/вниз-A):

2. INB: «H» и INA: «нарастающий фронт», затем импульс вычитается из суммы

• Ud-b (вверх/вниз-B):< /ли

1. INA: «нарастающий фронт», затем импульс добавляется к сумме

2. INB: «нарастающий фронт», затем импульс вычитается из суммы

• Ud-c (режим кодировщика):

Сигналы добавляются или вычитаются из суммы на основе фазового сдвига между двумя входными сигналами INA и INB.

Для непосредственного использования с инкрементными энкодерами

Источник питания24 В постоянного тока +/- 10 %

Диапазон1–999999

ОтображениеPV (текущее состояние): 6 цифр , высота буквы 9,2 мм, красный

SV(установленное состояние): 6 цифр, высота цифр 7,0 мм, зеленый

Релейные выходыНагрузочная способность контактов 250 переменного тока В, 3А;

РелеOUT1 — НО/НЗ, OUT2 — НО/НЗ, BA.O — НО/НЗ

Срок службыМеханические : 10^6 операций – минимум.

Электрическое: 10^4 операций – минимум

Макс. скорость счета1Гц, 30Гц, 1КГц, 5КГц,10кГц

Входное напряжениеВысокое (логическая 1): 4,5–30 В постоянного тока p>

Низкий (логический 0): 0–2,0 В постоянного тока

Управляющие сигналы>= 5 мс INA, INB, БЛОКИРОВКА, СБРОС, ПАКЕТНЫЙ СБРОС
