Счетчик импульсов, счетчик жидкости №: EZM-4430

Компактный счетчик, предназначенный для подсчета импульсов в системах автоматизации и производственных процессах, например:

• подсчет количества жидкости передаются
• счетные детали на производственной линии,
• измерение расхода, управление дозатором,
• измерение длины, управление приводом,
• измерение и регулирование скорости вращения.

Счетчик работает с расходомерами из нашего предложения, благодаря которым вы можете считать количество налитой жидкости, контролировать наполнение емкостей - отключать электромагнитный клапан.

Счетчик оснащен двумя независимыми счетными каналами А и В, которые работают в разных режимах:

Благодаря функции множителя/делителя и смене десятичной точки , импульсы могут быть преобразованы любым способом и отображены на дисплее. Дополнительно можно установить значение предварительного счетчика.

Счетчик имеет 8 режимов работы с функцией ручного или автоматического сброса после достижения заданного значения.

Выход может работать в положении NO или NC, а время работы выхода можно указать в диапазоне 00,00...99,99 с. Команда RESET может быть вызвана с клавиатуры или извне. Спусковой импульс может исходить от механических контактов или датчика приближения.

Технические данные:

Входы:

• 2 счетных входа (канал А и Б)
• 2 входа для запуска команд ПАУЗА, СБРОС

Входной сигнал:

• без напряжения или под напряжением (макс. 30 В постоянного тока)
• от механических контактов, от импульсных датчиков, от энкодера

Входная поляризация:

• NPN, PNP для все сигналы

Уровни переключения:

• низкий: 0...2В
• высокий: 3 ..30В

Цифровой фильтр:

• 0...50мс (устраняет влияние вибраций механических контактов)
< /ul>

Макс. частота счета:

• 30Гц для механических контактов
• 10кГц для энкодеров
• 20кГц для датчиков приближения

Выход:

• реле 5А/250В переменного тока

Режимы работы:

• счетчик импульсов
• 8 режимов работы на выбор пользователя
• с автоматическим или ручной сброс.

Установка:

• в отверстие размерами: 46 х 46 мм.

Диапазон индикации:

• -99999...999998 + десятичная точка

Дисплей:

• двойной светодиод , 6 цифр, высота 8 мм.

Уровень защиты:

• IP65

Источник питания:

• 230 В переменного тока.

Встроенный источник питания:

• 12 В постоянного тока/50 мА для питания датчиков на объекте

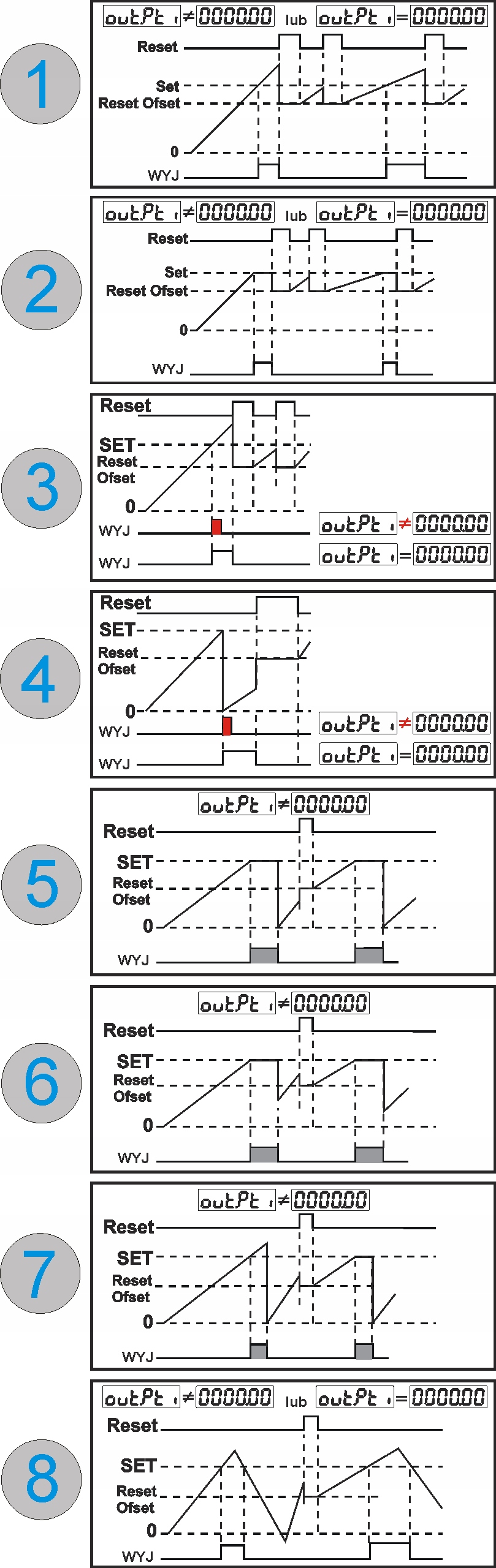

Описание режимов работы счетчика:

1. Счетчик считает импульсы и отображает текущее значение до момента подачи сигнала/команды сброса. Выход меняет положение при достижении заданного значения и удерживается до сигнала/команды сброса.

2. Счетчик считает импульсы и отображает текущее значение до тех пор, пока не будет достигнута настройка. Выход меняет положение при достижении заданного значения и удерживается до сигнала/команды сброса.

3. Счетчик считает импульсы и отображает текущее значение до момента подачи сигнала/команды сброса. Выход меняет положение после достижения заданного значения и сохраняется до сигнала/команды сброса или в течение времени, указанного параметром: outPt1.

4. После достижения заданного значения выход меняет положение и счетчик автоматически очищает значение и начинает считать заново. Выход сохраняется до сигнала/команды сброса или в течение времени, указанного параметром: outPt1.

5. После достижения настройки выход меняет положение на время, указанное параметром: outPt1. По истечении этого времени счетчик автоматически сбрасывает значение и начинает считать заново.

6. После достижения настройки выход меняет положение на время, заданное параметром: outPt1, а счетчик автоматически очищает значение и начинает считать заново, при этом при активации выхода на верхнем дисплее отображается установленное значение. По истечении этого времени верхний дисплей отобразит фактическое значение и продолжит отсчет.

7. После достижения настройки выход меняет положение на время, указанное параметром: outPt1. Счетчик продолжает считать до тех пор, пока выход не будет деактивирован. По истечении этого времени оно автоматически очищает значение и начинает отсчет снова.

8. Счетчик считает импульсы до сигнала/команды сброса. Выход меняет положение, когда значение больше или равно установленному значению. Режим работы предназначен для одновременного подсчета импульсов вверх и вниз.
