ЛІЧИЛЬНИК ВОДИ НОВИЙ ЛІЧИЛЬНИК ВОДИ DN20 3/4'' LEG 2028

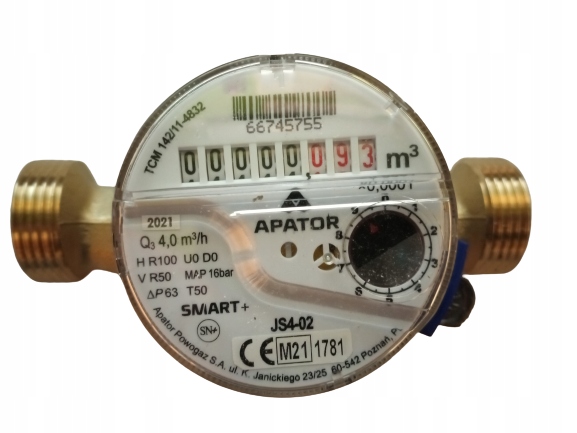

СЧЕТЧИК ВОДЫ ОДНОСТРУЙНЫЙ SMART+ DN20 3/4'' СОВЕРШЕННО НОВЫЙ ПРОИЗВОДСТВА POWOGAZ

ЛЕГАЛИЗАЦИЯ 2028 ГОДА

ИЗ-ЗА БОЛЬШОГО КОЛИЧЕСТВА ОШИБОК ПРИ ПОКУПКЕ

СЧЕТЧИКИ ВОДЫ ПРОВЕРЬТЕ ПЕРЕД ПОКУПКОЙ

ПАРАМЕТРЫ СЧЕТЧИКОВ ВОДЫ

Технические данные

• Водомер DN20
• Внутренняя резьба: 25 мм
• размер: стандартный водомер 3/4" с присоединительной резьбой 1"

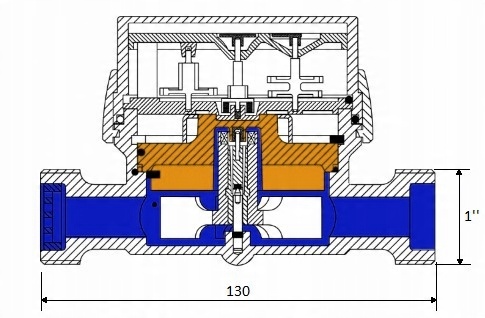

• длина водомера: 130 мм
• максимальная эффективность: Q3=2,5 м3/ч
• максимальная рабочая температура: 50C холодная 90C горячая
• максимальное рабочее давление: 16 бар
• Метрологический класс (MID): [R] H 100 / V 50 (класс точности по горизонтали/вертикали)

Соответствие стандартам и нормам

Соответствие директиве MID

Директиве 2004/22/EC Европейского парламента и Совета от 31 марта 2004 г. по средствам измерений,

OIML R49:2004 и 2006 - Счетчики воды, предназначенные для измерения холодной питьевой воды и горячей воды

Сертификат проверки типа ЕС - холодная вода № SK09-MI001-SMU007, горячая вода № SK09-MI001-SMU009, горячая вода R100 № TCM 142/11-4832

ОПИСАНИЕ

Smart+ — одноструйный водомер сухого хода, предназначенный для измерения расхода и количества подаваемой холодной воды с помощью температура до 30°С или горячая вода с температурой до 30°С температура до 90°С. Благодаря современным конструктивным решениям он адаптирован к установке радионакладки, позволяющей дистанционно считывать его показания, и в то же время является наиболее защищенным сухоходным счетчиком воды от воздействия сильного магнитного поля. водосчетчик позволяет устанавливать его в системах водоснабжения как в горизонтальном положении счетчиком вверх (Н), так и в вертикальном положении счетчиком в сторону (V).

Благодаря использование вращающегося счетчика, позволяющего легко считывать показания непосредственно со шкалы счетчика воды, идеально подходит для различных положений установки.

Характеристики продукта:

• Устойчивость к сильному внешнему магнитному полю.
• Адаптация к монтажу: радионакладка для связи в стандарте Wireless M-Bus, импульсная накладка и накладка M-Bus.
• Надежность индикации - соответствие последним метрологическим требованиям МИД.
• Удобство считывания показаний счетчика.
• Герметичный счетчик (с повышенной герметичностью), устойчивый к запотеванию.
• Блокировка вращения счетного механизма при повернут на угол более 360°.
• Защита от внешнего механического воздействия.
• Защита, ограничивающая последствия замерзания воды.
• Выходной разъем корпуса водомера адаптирован. для опциональной установки обратного клапана.
• Ротор с двухсторонними подшипниками.

ОСНОВНАЯ ИНФОРМАЦИЯ О ВОДОСЧЕТЧИКАХ

Номинальный диаметр для квартиры или частного дома чаще всего составляет DN15 или DN20. Для квартиры номинальный расход можно принять равным 1,0 или 1,5 м³/ч - Дн15, а для частного дома - 2,5 м³/ч-DN20.

Вы можете выбрать водомер диаметром меньше трубы. Использование водомера большего диаметра не допускается.

Расположение водомера (вертикальное V или горизонтальное H) связано с так называемым класс измерения счетчика воды. Класс измерения, определяющий точность измерения, связан с положением ротора – если его ось вертикальна, измерение более точное. Таким образом, счетчики воды могут иметь два класса измерений:

Класс А используется очень редко (измерительно меньше - менее точный; корпус установлен вертикально - ось ротора находится в горизонтальном положении);

класс B+ R100 (значительно выше класса A, B; корпус установлен горизонтально – ось ротора находится в вертикальном положении).

Степень точности измерения счетчика воды определяется коэффициентом R, определяющим соотношение расходов Q 3/Q1. Чем меньше Q1, т.е. чем меньше расход, правильно измеренный водомером, тем выше коэффициент R.

МАРКИРОВКА ПОТОКА

Q1 ( Qmin, qmin) – минимальный объемный расход воды, выше которого показания не должны превышать допустимые погрешности.

Q2 (Qt, qt) – промежуточный объемный расход воды, разделяющий диапазон измерительных нагрузок на верхний и нижний диапазоны нагрузок, при которых предельная погрешность меняет свое значение.

Qn ( qn) – номинальный объемный расход воды, равный половине максимального объемного расхода воды, при котором водосчетчик может работать в постоянном или прерывистом режиме расхода и его показания находятся в пределах допустимых погрешностей. .

Q3 – постоянный наибольший объемный расход воды в номинальных условиях эксплуатации, при котором водомер может работать с постоянным или прерывистым расходом и его показания находятся в пределах допустимых погрешностей.

Q4 (Qmax) – наибольший объемный расход, при котором водомер может работать за короткое время без повреждений и без превышения допустимых погрешностей.
