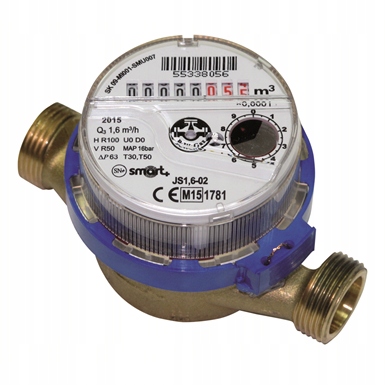

ЛІЧИЛЬНИК ВОДИ РЕГЕНЕРОВАНИЙ SMART+ POWOGAZ WODY ZW або CW DN15 LEGALIZ. ДО 2029 РОКУ

ОДНОСТРУЙНЫЙ СЧЕТЧИК ВОДЫ SMART+ DN15 1/2" 11 см НОВЫЕ СЧЕТЧИКИ ВОДЫ КЛАССА R100, АДАПТИРОВАННЫЕ К

РАДИОАДАПТЕРУ WMBUS 16-2

b>

ЛЕГАЛИЗАЦИЯ 2022 ГОДА ДЕЙСТВИТЕЛЬНА ДО КОНЦА 2029 ГОДА

В НАЛИЧИИ ТАКЖЕ ВОДОМЕРЫ ДЛЯ ГОРЯЧЕЙ ВОДЫ

ПРОСМОТР ФОТО

ОПИСАНИЕ

Smart+ — одноструйный, сухо- Счетчик проточной воды предназначен для измерения расхода и количества подаваемой холодной воды с температурой до 30°С или горячей воды с температурой до 90°С. Благодаря современным конструктивным решениям он адаптирован к установке радионакладки, позволяющей дистанционно считывать его показания, и в то же время является наиболее защищенным сухоходным счетчиком воды от воздействия сильного магнитного поля. водосчетчик позволяет устанавливать его в системах водоснабжения как в горизонтальном положении счетчиком вверх (Н), так и в вертикальном положении счетчиком в сторону (V).

Благодаря использование вращающегося счетчика, позволяющего легко считывать показания непосредственно со шкалы счетчика воды, идеально подходит для различных положений установки.

Характеристики продукта:

• Устойчивость к сильному внешнему магнитному полю
• Адаптация к установке: радионакладка для связи в Wireless M-Bus стандарт, наложение импульсов и наложение M-Bus.
• Надежность показаний – соответствие последним метрологическим требованиям MID.
• Удобство считывания показаний счетчика.
• Герметичный счетчик (с повышенная герметичность) устойчив к запотеванию
• Блокировка вращения счетного механизма при повороте на угол более 360°
• Защита от внешнего механического воздействия
• Защита ограничительная последствия замерзания воды.
• Выходной патрубок корпуса водомера приспособлен для опциональной установки обратного клапана.
• Ротор с подшипниками с двух сторон.

Д: 180 (приблизительная длина с полурезьбовыми соединениями)

Д: 110

В: 65

h: 18

B: 60 (ширина самого счетчика)

Технические данные

• Водомер DN15
• Внутренняя резьба: 19 мм
• размер:водомер стандартный 1/2" с присоединительной резьбой 3/4"
• длина водомера: 110 мм
• максимальная эффективность: Q3=1,6 м3/ч
• Метрологический класс (MID): [R] H 100 / V 50 (класс точности по горизонтали/вертикали)
• Максимальная рабочая температура: 50C в холодном состоянии, 90C в горячем режиме
• Максимальное рабочее давление: 16 бар
• ЗАКОНОДАТЕЛЬСТВО M24 ДЕЙСТВИТЕЛЬНО ДО 2029 ГОДА

Соответствие со стандартами и правилами

Соответствие директиве MID

Директива 2004/22/EC Европейского парламента и Совета от 31 марта 2004 г. по средствам измерений p>

OIML R49:2004 и 2006 – Счетчики воды, предназначенные для измерения холодной питьевой воды и горячей воды

Сертификат проверки типа ЕС – холодная вода № SK09-MI001-SMU007, горячая вода № SK09-MI001. - СМУ009, горячая вода Р100 № ТСМ 142/11-4832

ОБЩАЯ ИНФОРМАЦИЯ О ВОДОМЕРНЫХ СЧЕТЧИКАХ

Номинальный диаметр для квартиры или частного дома чаще всего составляет DN15 или DN20. Для квартиры номинальный расход можно принять равным 1,0 или 1,5 м³/ч - Дн15, а для частного дома - 2,5 м³/ч-DN20.

Можно выбрать водомер диаметром меньше трубы. Использование водомера большего диаметра не допускается.

Размещение водомера (вертикальное V или горизонтальное H) зависит от к так называемому класс измерения счетчика воды. Класс измерения, определяющий точность измерения, связан с положением ротора – если его ось вертикальна, измерение более точное. Счетчики воды могут иметь два класса измерения:

класс А, применяется очень редко (нижнее измерение – менее точный; корпус установлен вертикально – ось ротора находится в горизонтальном положении);

класс B+R100 (значительно выше классов A, B; корпус установлен горизонтально – ось ротора находится в вертикальном положении).

Степень точности воды Измерение расходомера определяется коэффициентом R b>, определяющим соотношение расходов Q 3/Q1. Чем меньше Q1, т.е. чем меньший расход правильно измеряется водомером, тем выше коэффициент R.

ПОТОК МАРКИРОВКА/p>

Q1 ( Qmin, qmin ) – минимальный объемный расход воды, выше которого показания не должны превышать допустимые погрешности.

Q2 (Qt, qt) – промежуточный объемный расход воды, разделяющий диапазон измерительных нагрузок на верхний и нижний диапазоны нагрузок, при которых предельно допустимая погрешность меняет свое значение.

Qn ( qn ) – номинальный объёмный расход воды, равный половине максимального объёмного расхода воды, при котором водомер может работать в постоянном или повторно-кратковременном режиме расхода и его показания находятся в пределах допустимых погрешностей.

Q3 – непрерывный наибольший объемный расход воды в номинальных условиях эксплуатации, при котором водомер может работать с постоянным или прерывистым расходом и его показания находятся в пределах допустимых погрешностей.
