ВОДОСЧЕТЧИК SMART+ DN20 с радиомодулем LEG.2025

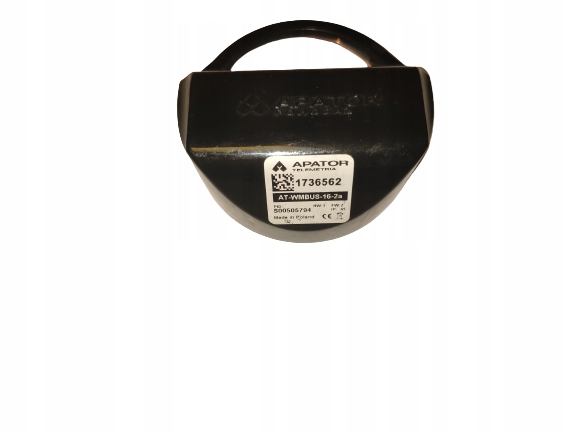

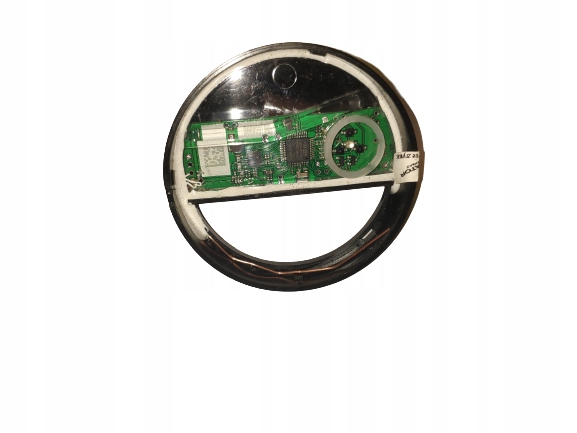

Счетчик воды с радиомодулем AT-WMBUS-16-2 A

ОБЗОР ФОТО

Технические данные

• Водомер DN20
• Размер: Водомер стандартный 3/4" с присоединительной резьбой 1"
• Длина водомера: 130 мм
• Максимальный КПД: Q3=2,5 м3/ч
• Максимальная рабочая температура: 50С холодном
• максимальное рабочее давление: 16 бар
• Метрологический класс (MID): [R] H 100 / V 50 (класс точности по горизонтали/вертикали)

Соответствие стандартам и нормам

Соответствие директиве MID

Директиве 2004/22/EC Европейского парламента и Совет Европы от 31 марта 2004 г. о средствах измерений,

OIML R49:2004 и 2006 – Счетчики воды, предназначенные для измерения холодной питьевой воды и горячей воды

Сертификат проверки типа ЕС – холодная вода №. SK09-MI001-SMU007, горячая вода нет. SK09-MI001-SMU009, горячая вода R100 нет. ТЦМ 142/11-4832

ПРОСМОТР ФОТО

ОПИСАНИЕ

Смарт+ — одноструйный, сухоходный водомер, предназначенный для измерения расхода и количества подаваемой холодной воды с температурой до 30°С или горячей воды с температурой до 90°С. Благодаря современным конструктивным решениям он адаптирован к установке радионакладки, позволяющей дистанционно считывать его показания, и в то же время является наиболее защищенным водомером сухого хода от воздействия сильного магнитного поля. Конструкция счетчика воды позволяет устанавливать его в системах водоснабжения как в горизонтальном положении счетчиком вверх (Н), так и в вертикальном положении со счетчиком в сторону (В).

Благодаря использованию поворотного счетчика. позволяет легко считывать показания непосредственно со шкалы счетчика воды, что идеально подходит для различных положений установки.

Характеристики изделия:

• Устойчивость к сильному внешнему магнитному полю.
• Адаптация для установки: радионакладки для связи в стандарте Wireless M-Bus, импульсной накладки и накладки M-Bus.
• Надежность индикации – соответствие последним метрологическим требованиям MID.
• Удобство считывания показаний счетчика.
• Счеты герметичные (с повышенной герметичностью), устойчивы к запотевание
• Блокировка вращения счетного механизма при повороте на угол более 360°.
• Защита от внешнего механического воздействия.
• Защита, ограничивающая последствия замерзания воды.
• Выходной разъем корпуса водосчетчика приспособлен для опциональной установки обратного клапана.
• Ротор на двухсторонних подшипниках.

ОБЩАЯ ИНФОРМАЦИЯ О ВОДОМЕРНЫХ СЧЕТЧИКАХ

Номинальный диаметр для квартиры или частного дома чаще всего составляет DN15 или DN20. Для квартиры номинальный расход можно принять равным 1,0 или 1,5 м³/ч- Дн15, а для частного дома - 2,5 м³/ч-DN20.

Можно выбрать водомер диаметром меньше трубы. Использование водомера большего диаметра не допускается.

Размещение водомера (вертикальное V или горизонтальное H) относится к так называемому классу измерения водомера. Класс измерения, определяющий точность измерения, связан с положением ротора – если его ось вертикальна, измерение более точное. Поэтому счетчики воды могут иметь два класса измерений:

класс А, очень редко используемый (измерение ниже – менее точный; корпус установлен вертикально – ось ротора находится в горизонтальном положении);

класс В+ R100 (измеримо выше классов А,В; корпус установлен горизонтально – ось ротора находится в вертикальном положении).

Степень точности измерения водомера определяется коэффициентом R определение соотношения потоков Q 3/Q1. Чем меньше Q1, т.е. чем меньший расход правильно измеряется водосчетчиком, тем выше коэффициент R.

ОБОЗНАЧЕНИЯ ПОТОКОВ

Q1 ( Qmin, qmin ) – минимальный объемный расход воды, выше которого показания не должны выходить за пределы допустимой погрешности.

Q2 (Qt, qt) – промежуточный объемный расход воды, разделяющий диапазон измерительных нагрузок на верхний и нижний диапазон нагрузок, при которых предельная погрешность меняет свое значение.

Qn ( qn) – номинальный объемный расход воды, равный половине максимального объемного расхода воды, при котором водосчетчик может работать с постоянным или прерывистым расходом и его показания находятся в пределах допустимых погрешностей.

Q3 – постоянный наибольший объемный расход воды в номинальных условиях эксплуатации. при котором водомер может работать при постоянном или прерывистом расходе и его показания находятся в пределах допустимых погрешностей.

Q4 (Qmax) - наибольший объемный расход, при котором водомер может работать в течение короткого времени без повреждений и превышения допустимых погрешностей.
