Inverto QUAD Ultra 40 мм PLL LNB

Спутниковый LNB высочайшего качества

Высокопроизводительные преобразователи Ultra LNB Inverto были специально разработаны для обеспечения превосходного приема на границах спутникового покрытия, небольших антенн или длинных кабелях. Благодаря инновационной конструкции грифа преобразователя и компонентам премиум-класса серия Ultra обеспечивает более высокий коэффициент усиления при низком уровне шума и наилучших характеристиках фазового шума. Сочетание инновационной конструкции силовой лампы, компонентов высочайшего качества, превосходной кроссполяризационной изоляции и усовершенствованной конструкции фильтра позволяет лучше фильтровать шум и ошибки сигнала. Этот конвертер обеспечивает скачок в общей производительности приема по сравнению со стандартными LNB, позволяя принимать сигнал с одного спутника, распределять его на четыре приставки и готов к передаче телевидения сверхвысокой четкости в разрешении 4K или 8K. . Эта уникальная линейка LNB, разработанная в соответствии со строгими спецификациями и изготовленная в соответствии с самыми высокими отраслевыми стандартами, является идеальным решением для установок со сложными условиями приема.

Inverto защитила LNB от помех сигналов 4G/LTE с помощью новейший набор микросхем.

Конвертер с технологией PLL (фазовой автоподстройки частоты) отличается от обычного LNB. Используя другую технику, LNB PLL имеет более высокую стабильность частоты.

Примечание! В случае приема программ DVB-S2 (модуляция 8PSK восемью символами) особенно важным параметром является фазовый шум. Преобразователи ULTRA характеризуются сверхнизким фазовым шумом -100 дБн/Гц на частоте 1 МГц.

Отличительные особенности:

• Очень низкий фазовый шум — совместимость со стандартом DVB-S2X с поддержкой телевидения Ultra HD (4K и 8K).
• Отличная изоляция от кросс-поляризации< /li >
• Очень низкий уровень ошибок
• Очень низкий собственный шум и коэффициент усиления
• Высокое разделение сигналов 4G
• Высочайшая надежность

Технические данные:

• нижний диапазон — вход: 10,7–11,7 ГГц
• нижний диапазон — выход: 950–1950 МГц
• нижний генератор : 9,75 ГГц.
• Верхний диапазон – вход: 11,7–12,75 ГГц.
• Верхний диапазон – выход: 1100 – 2150 МГц.
• Верхний генератор: 10,6 ГГц.
>
• собственный шум: 0,2 дБ (0,7 дБ)
• температурный дрейф генератора: макс. +/- 2 МГц
• фазовый шум при 1 кГц – 70 дБн/Гц
>
• фазовый шум при 10 кГц — 80 дБн/Гц
• фазовый шум при 100 кГц — 90 дБн/Гц
• фазовый шум при 1 МГц — 100 дБн/Гц
• фазовый шум при 1 МГц — 100 дБн/Гц
li>
• усиление: 60 ~ 70 дБ
• изменение характеристик усиления: 1 дБ макс. выше 26 МГц
• управление – поляризация V: 11,0–14,0 В
• управление – поляризация H: 16,0–20,0 В
• КСВ: 2,0:1 макс.< /li>
• Потребляемый ток: макс. 200 мА при 11–20 В
• Выходное сопротивление: 75 Ом
• Рабочая температура: -30...+60 градусов C
• Ток потребления: макс. li>
• li>

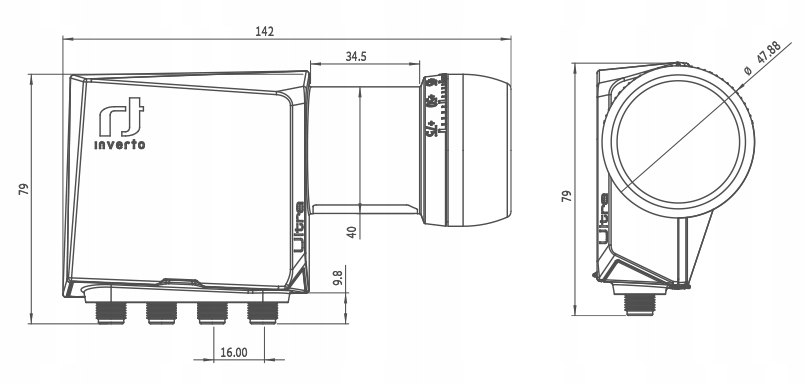

• Диаметр шейки: 40 мм
• Длина шейки: 34,5 мм
• Разъем: F

В комплект входят:

• Конвертер Inverto QUAD ULTRA
