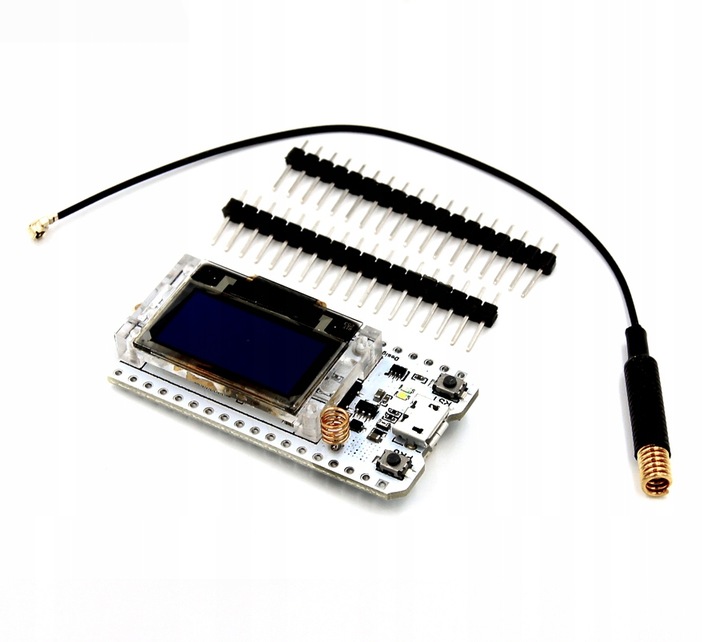

ESP-32 — Wi-Fi и Bluetooth + OLED-дисплей 0,96 дюйма

Модуль разработки HELTEC WiFI LoRA

Высокая вычислительная мощность для проектов робототехники и Интернета вещей.

Встроенный синий OLED-дисплей с диагональю 0,96 дюйма

Чип SX1278 для связи на большом расстоянии (до 2,5 км на открытом пространстве)

Модуль дополнительно оснащен гнездом внешнего аккумулятора для беспроводных проектов.

Предлагает нам модуль ESP32

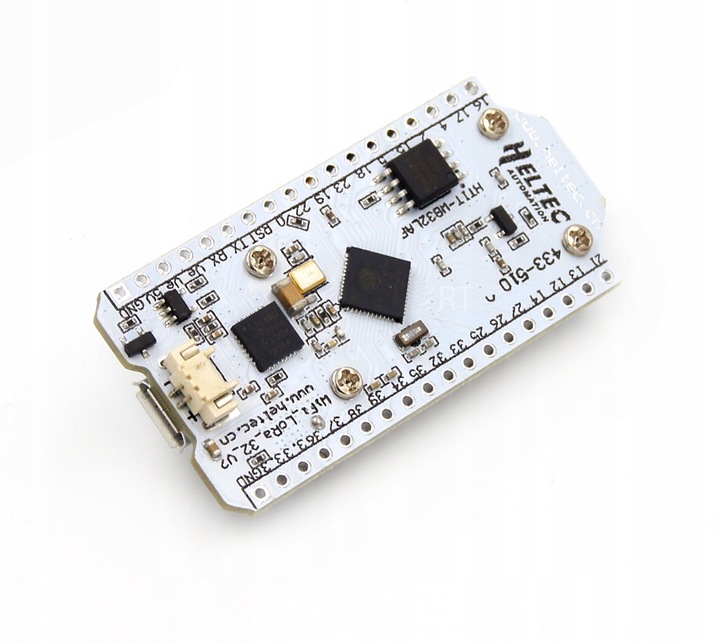

РЕАЛЬНОЕ ФОТО нашего продукта

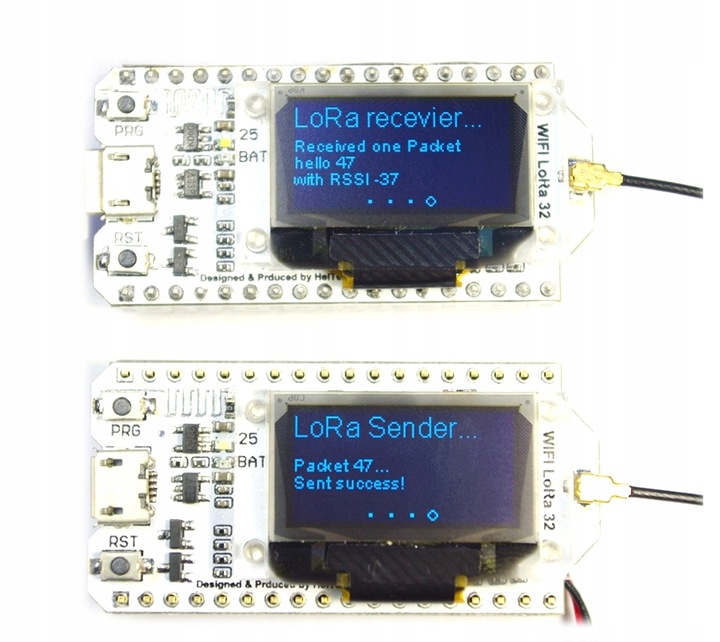

SX1278 Дальняя связь

Предлагаемый продукт основан на чипе WIFI Kit 32 SX1278, то есть удаленном модеме LoRa™ (частота 433 МГц), высокая чувствительность около -148 дБм, выходная мощность +20 дБм, высокая надежность и большая дальность передачи (измеренная дальность связи на открытой местности до 2,6 км).

Документация и примеры на сайте производителя: https://heltec .org/project/wifi-kit-32/

ESP-32 — когда вам нужно больше мощности!

Многие люди, начинающие свое приключение с программированием эскизов ARDUINO, начинают свое приключение с продуктами этой основы. Например, UNO R2 или Mega2560.

Как только мы познакомимся с возможностями написания программ на C/C++, мы быстро осознаем некоторые ограничения, особенно небольшой объем флэш-памяти и низкую тактовую частоту процессора.

ESP8266, в отличие от Arduino, предлагает гораздо больше возможностей по чрезвычайно низкой цене. Благодаря WiFi вы можете использовать его для создания собственных устройств, например, для домашней автоматизации, в качестве сервера или другого контроллера, управляемого из любой точки мира.

Основные параметры

• 4 МБ флэш-памяти!
• Двухъядерный процессор Tensilica LX6 240 МГц.

• Wi-Fi: IEEE 802.11 b/g/n: - 2,4 ГГц
• Bluetooth
• OLED-дисплей : 0,96 дюйма, синий

• Блок питания с входом MicroUSB — 5 В.
• Встроенный стабилизатор напряжения 3,3 В.

• Красный диод, указывающий на наличие питания.
• Синий диод на плате, подключенной к GPIO2 (может быть запрограммирован, например, тестовый эскиз Blynk)

• 28 контактов GPIO
• 2 x SPI и UART
• 2 x I2C
• 12 аналоговый АЦП-преобразователь x 18
• 2 x выход ЦАП
• UART X 3

• Питание через разъем microUSB, контакты GPIO или внешний аккумулятор.
• Рабочая температура от -40 до 80 градусов С.

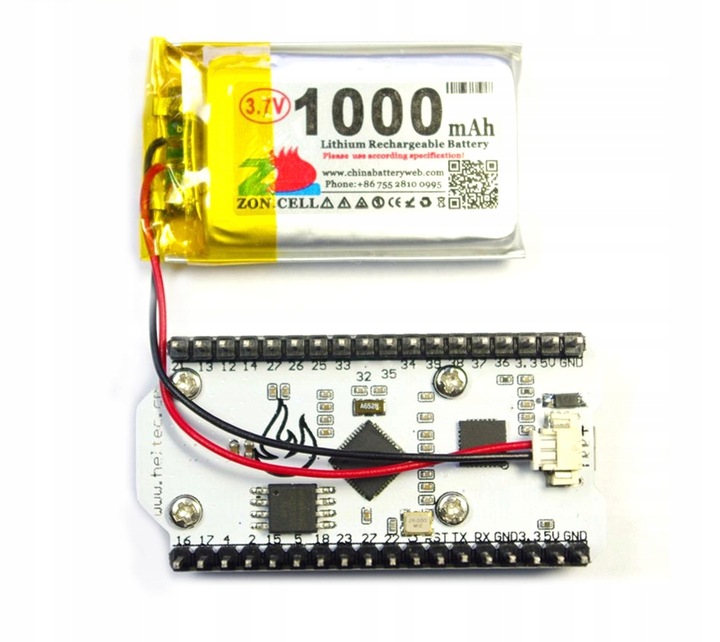

Возможность подключения аккумулятора через выделенную двухслойную розетку (видимый аккумулятор в предложение не входит)

• Питание через microUSB > 500мА от 4.7 до 6В
• Питание от аккумулятора от >250мА от 3,3 до 4,2В
• Питание через GPIO 3,3В - от 2,7 до 6В
• Питание через GPIO 5В - от 4,7 до 6В
/ul>
• Потребление от 115мА (сканирование WiFi) до 135мА (точка доступа WiFi)

(видимый аккумулятор не виден включено в предложение)

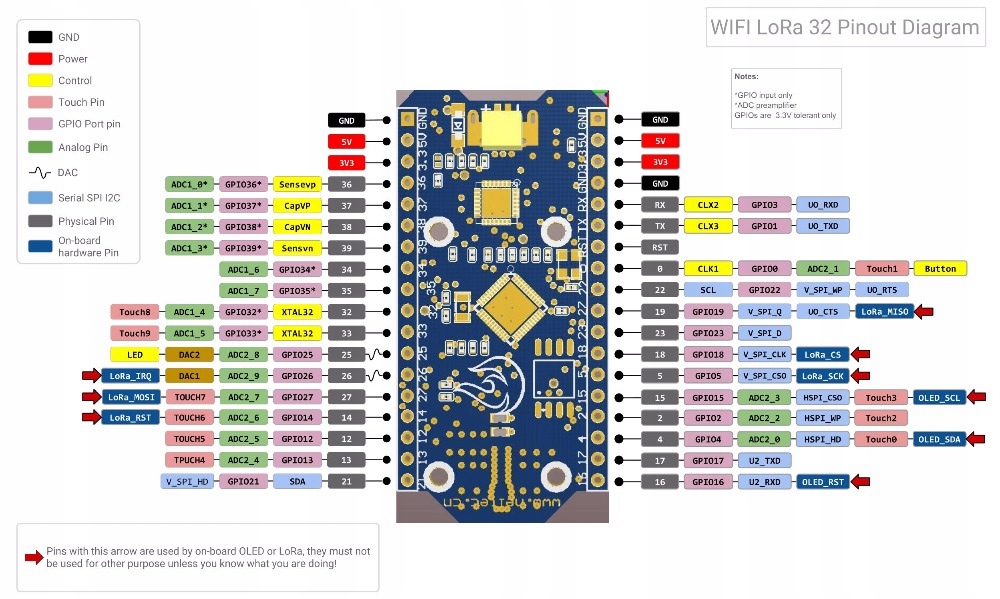

Источник диаграммы: https://cdn.hackaday.io/files/269911154782944/Heltec_WIFI-LoRa-32_DiagramPinout.jpg
