Магнітний кодер магнітометр AS5600 12bit 3.3V
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Просматривая «Магнітний кодер магнітометр AS5600 12bit 3.3V», вы можете быть уверены, что данный товар из каталога «Принадлежности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Магнитометр AS5600 представляет собой цифровой модуль, который может определять угол вращения на основе изменений магнитного поля. Благодаря этому мы можем точно определить угол и направление вращения – по или против часовой стрелки – бесконтактно. По умолчанию модуль запрограммирован на работу в диапазоне от 0 до 360°, но можно установить свой диапазон от 18 до 360°. Чтение может осуществляться двумя способами: через связь по протоколу I2C или через сигнал ШИМ. Измерения производятся с очень высокой 12-битной точностью.

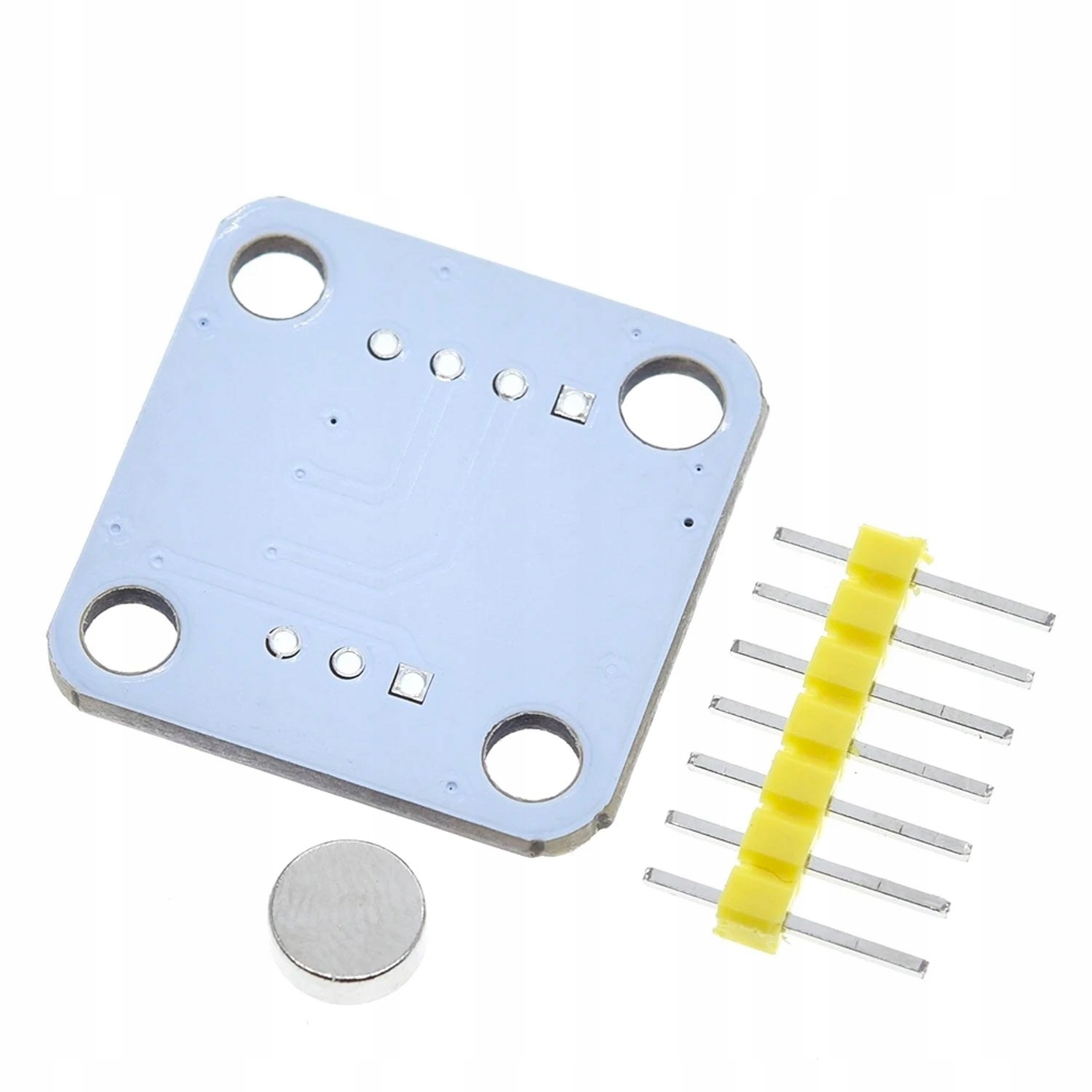

В комплект входят магнит и золотые булавки.
Описание пинов:
- VCC – 3,3 В постоянного тока.
- GND – заземление
- OUT — выход ШИМ-сигнала.
- DIR — при подключении к GND, затем на выходе (OUT): значение увеличивается при вращении по часовой стрелке, при подключении к VCC — против часовой стрелки.
- SCL – связь I2C
- SDA – связь I2C
- PGO – программирование объема
Спецификация:
- Модель: AS5600
- Тип: магнитометр.
- Напряжение питания: 3,3 В.
- Протоколы связи: I2C, PWM.
- Индикация направления вращения: по часовой стрелке, против часовой стрелки.
- Диапазон измерения: от 0 ° до 360°.
- Разрешение измерения выходного сигнала: 12 бит.
- размеры 23 x 23 мм.
Магнитометр магнитный энкодер AS5600 12 бит 3,3 В
