Dirtmag® - Магнитный загрязнитель. Соединения с внутренним потоком 1 ″

Описание:

• Разделитель загрязняющих веществ с магнитом .
• Сделано из латуни.
• Соединение с внутренним потоком .
• Змея.
• Верхняя связь с конечной крышкой.
• Макс. Рабочее давление: 10 бар.
• Диапазон рабочей температуры: 0 ÷ 110 ° C.
• Размер разделенных частиц до 5 мкм.

Техническая спецификация

Материалы:

• Корпус: Brass en 1982 CB753S
• Сложная камера загрязнения: Brass EN 12165 CW617N
• Верхняя часть: Mosią en 12164 CW617N
• Верхнее соединение: Brass En 12165 CW617N

реализация:

• Среда: вода, растворы гликоля
• Макс. Концентрация гликоля: 50%
• Макс. Рабочее давление: 10 бар
• Диапазон рабочих температур: 0 ÷ 110 ° C
• Размер разделенных частиц: до 5 мкм
• Магнитная индукция частиц: 2 x 0,3 T

Соединения:

• inement: 1 "gw> gl> main: 1" gw>. "Gw (с пробками)
• дренаж: соединение змеи

function

Этот тип устройств отделяет примеси в закрытом центральном отоплении, в основном частиц песка и ржавчины. Примеси собираются в камере большой емкости, которая снижает частоту очистки, их удаление может быть выполнено во время нормальной работы установки. Магнитная версия предназначена для отделения ферромагнитных соединений от установки. Устройство способно удалять даже самые маленькие частицы и не вызывает высоких потерь давления в установке.

Принцип действия

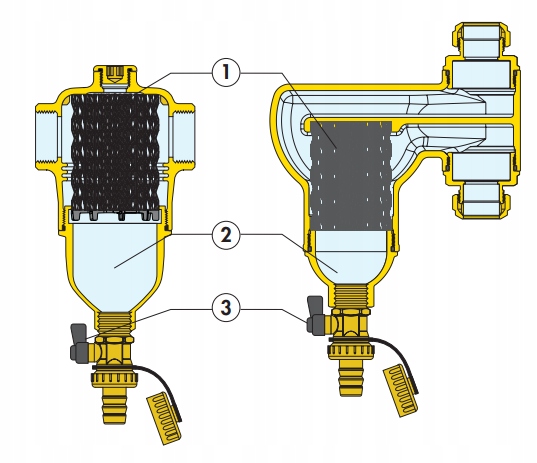

Принцип разделителя загрязнения основан на комбинации многих физических явлений. Внутренний элемент (1) состоит из серии сетчатых поверхностей. Загрязнение, столкнувшись с поверхностью внутреннего элемента, отделяется от воды и падает на дно тела (2), где они накапливаются.

Большой внутренний объем устройства уменьшает скорость проточной воды, которая поддерживает разделение загрязнения. Удаление накопленных примесей может быть выполнено с нормальной работой установки, для этой цели клапан (3) в нижней части устройства должен быть открыт.

Структурные детали

Потери низкого давления и постоянная производительность

Высокая производительность сепаратора гарантируется благодаря использованию внутреннего элемента, изготовленного из поверхностей сетки. Эффективность разделения частиц намного выше, чем в случае типичных фильтров. Производительность разделения постоянна в отличие от типичных фильтров, которые засоряются во время работы, что снижает их эффективность.

Внутренняя структура устройства уменьшает скорость потоковой среды, которая поддерживает процесс разделения загрязнения.

Внутренняя структура и камера накопления загрязнения

Камера сбора загрязнения имеет следующие функции:

• расположена в нижней части устройства на таком расстоянии от соединения, которое среда, проходящая через сеть, не влияет на накопленные подпреды.
• имеет высокую емкость, которая снижает частоту очистки, которая (в отличие от фильтров, которые должны быть систематически очищены).
• может быть откручен от корпуса клапана в случае необходимости очистить внутренний элемент.

Разделение ферромагнитных загрязняющих веществ

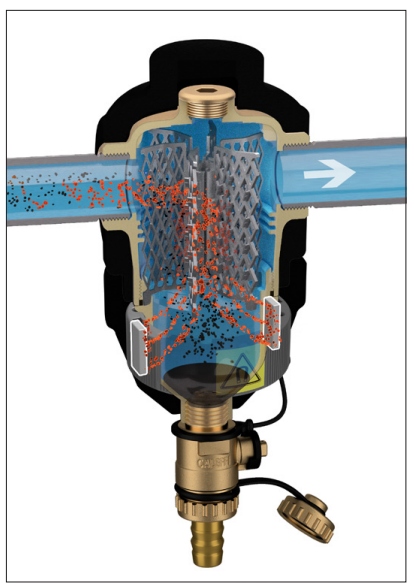

Разделитель оборудования, оснащенный магнитом, обеспечивает высокую подготовку для разделения и накопления ферромагнитных примесей. Различие этого типа захватывается сильным магнитным полем, полученным магнитами, помещенными в специальное внешнее кольцо. Внешнее кольцо можно удалить, чтобы удалить накопленные отложения даже во время нормальной работы установки.

Поскольку магнит был помещен вне устройства, он не влияет на его гидравлические характеристики. Версии фланца оснащены магнитным элементом, помещенным в специальное гнездо. В случае очистки магнит может быть удален из гнезда.
