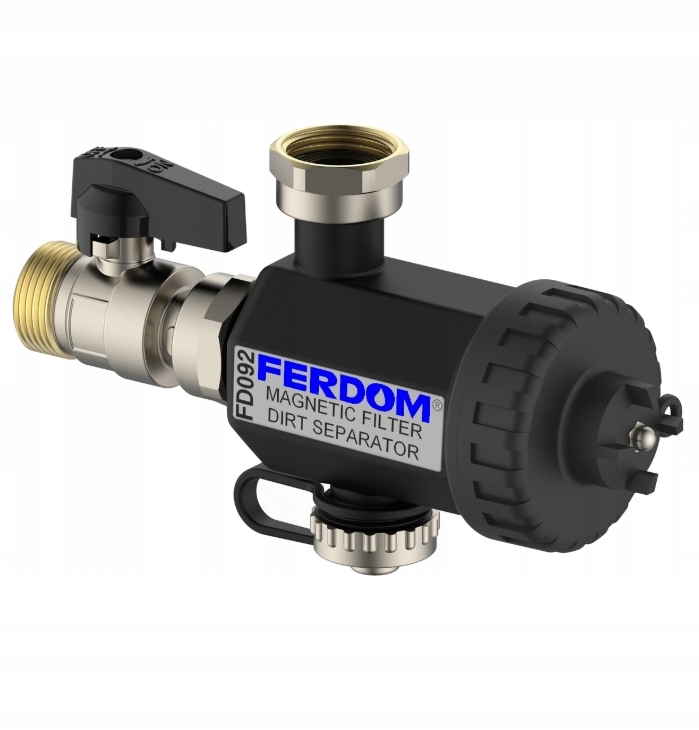

Магнитный фильтр-сепаратор для систем центрального отопления с подвесным котлом - 3/4"

Продукт британской компании FERDOM

Каталоговый номер: FD092

Рекомендуется использовать для солнечных батарей и систем центрального отопления домов. с настенным котлом мощностью до 24 кВт - благодаря конструкции, функциям и размерам фильтра.

- Магнитные загрязнения улавливаются сильным неодимовым магнитом мощностью 9000 Гс с площадью магнита 25 см2. Такое загрязнение может привести к заклиниванию насосов и клапанов и снижению теплоотдачи радиаторами.

- Рекомендуется использовать в домашних системах центрального отопления. с настенным котлом – благодаря конструкции и функциям фильтра, а также его небольшим размерам. Его также можно использовать для солнечных установок и систем отопления, вентиляции и кондиционирования.

- Водоприемники расположены под углом 90 градусов, типичное расположение для подключения подвесного котла к установке центрального отопления. Работа FD092 запланирована в таком базовом положении - отсюда и название продукта: SMART.

- Немагнитные загрязняющие вещества улавливаются эффективным сетчатым фильтром из нержавеющей стали с диаметром ячеек 500 микрон и площадью 75 см2. Этот вид примесей (минеральных отложений) блокирует теплообменники, засоряет трубы, снижает эффективность работы системы.

При использовании фильтра SMART FD092 снижаются затраты на обслуживание и стоимость запчастей за счет уменьшения количества поломок.

- Большинство европейских производителей котлов центрального отопления. в настоящее время рекомендует установку магнитного фильтра вместе с новым котлом центрального отопления.

- Для повышения эффективности магнитного фильтра рекомендуем использовать препарат проникающей фильтрации Filter Fluid FD678.

Модель с соединениями: 3 х 3/4" (2 х наружная резьба и 1 х внутренняя резьба - установлено резьбовое соединение) - само изделие.

В комплект входят элементы, составляющие комплект. подключения:

• к котлу 3/4" GW (через установленное резьбовое соединение)
• к установке 3/4" GZ (через дополнительный клапан, входящий в комплект)

Подробнее о продукте:

Для установки: центральное отопление дома, солнечная энергия, небольшое охлаждение и кондиционирование воздуха

- Базовое: улавливание ферромагнитных загрязнений.

- Дополнительно: улавливание других загрязнений и осадка.

Техническая информация:

• Неодимовый магнит: номинальная мощность 9000 Гс, площадь 25 см2,
• Тип установки магнита: в герметичной латунной камере,
• Тип сепаратора-отстойника: сетчатый фильтр из нержавеющей стали, микронизация 500 мм, площадь 75 см2,
• Максимальная мощность системы центрального отопления: 18-24 кВт,
• Материал корпуса: PA66G30 - полиамид с 30% стекловолокна,
• Металлические элементы: латунь никелированная - CuZn42Pb3,
• Размер фильтра (без клапанов, резьбовое соединение, заглушка): 101 мм / 120 мм,
• W комплект: корпус (корпус с крышкой), винтовое соединение (3/4" GW, установленное на корпусе), клапан, заглушка/вентилятор, ключ для крышки,
• Вес/с упаковкой: 395 грамм / 480 грамм,
• Подключения воды/заглушки: 3x3/4" (DN20),
• Изделие предназначено для использования в уровне,
• Диапазон рабочих температур: 0-90°C,
• Максимальное рабочее давление: 3 бар,
• Среда: вода, растворы гликоля,
• Максимальная концентрация гликоля в системе: 30%,
• Место установки: на обратке снизу котла центрального отопления.

Монтаж и эксплуатация:

- Фильтр должен быть установлен под котлом на обратке.

- Процесс циклической очистки фильтра (не реже одного раза в год) состоит из:

а) Выключения котла, закрытия крана фильтра (на обратке) и крана на подаче котла,

в) Извлечения магнита из камеры - магнитные отложения попадут в корпус,

г) Отвинчивание и снятие крышки и магнитной втулки вместе с сетчатым фильтром,

д) Тщательная промывка фильтра и удаление отложений и отложений,

г) После очистки выполните действия в обратном порядке,

е) В завершение проверьте герметичность крышки и прокачайте фильтр.

Почему вам следует установить магнитный фильтр:

Радиаторы центрального отопления обычно изготавливаются из мягкой стали, которая очень подвержена коррозии. Даже при установке высококачественного ингибитора коррозии может возникнуть некоторый уровень коррозии; при очистке без ингибитора уровень коррозии во много раз выше. В установке центрального отопления при отсутствии воздуха обычно образуется черный магнетит, который имеет магнитную природу и поэтому может улавливаться магнитом.

Хотя магнетиты в семь раз тяжелее воды и обычно оседают на дно радиатора, из которого они исходят, некоторые частицы рассеиваются в системе потоком. Если магнитный фильтр не улавливает эти частицы, они попадут в следующее устройство с электромагнитными свойствами, например циркуляционный насос, и вызовут преждевременный износ. Они также попадают в другие элементы установки, такие как клапаны, теплообменники и т.п., вызывая их засорение и снижение термического КПД системы.

Дополнительной встроенной функцией устройства является сепаратор/отстойник немагнитных примесей. Этот вид примесей (так называемая накипь) блокирует теплообменники, вызывает перегрев котла, забивает трубы, снижает эффективность всей системы.

Отдельным аукционом мы предлагаем вышеупомянутый продукт, который стоит использовать вместе с фильтром:

FILTER FLUID 1L – препарат, повышающий эффективность магнитного фильтра в системе центрального отопления. "ФЕРДОМ"

Код товара: FD678
