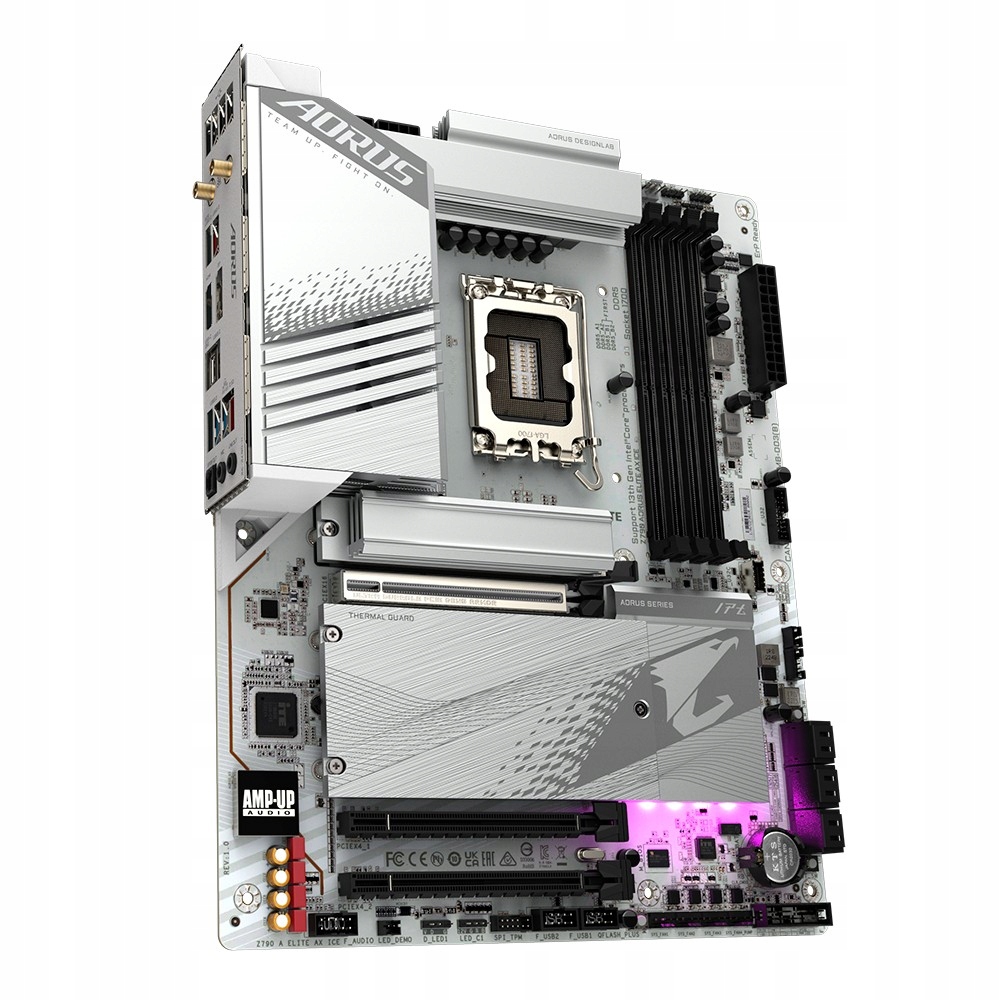

Материнская плата Gigabyte Z790 AORUS ELITE AX ICE S1700 4DDR5 USB/DP ATX

Z790 AORUS ELITE AX ICE

• Разъем Intel LGA 1700: поддерживает процессоры 13-го и 12-го поколения.
• Непревзойденная производительность: 16+1+ Двухфазное цифровое решение VRM.
• Двухканальная память DDR5: 4 модуля SMD DIMM с поддержкой модулей памяти XMP 3.0.
• Хранилище нового поколения: 4 слота PCIe 4.0 x4 M.2
• Хранилище нового поколения: 4 слота PCIe 4.0 x4 M.2
• li>
• Усовершенствованная тепловая конструкция и тепловой экран M.2 III: для обеспечения стабильности питания VRM и производительности твердотельного накопителя M.2.
• EZ-Latch Plus: разъемы M.2 с быстроразъемным и безвинтовым дизайном.
• Быстрые сети: 2,5GbE LAN и Wi-Fi 6E 802.11ax
• Расширенные возможности подключения: DP, HDMI, USB-C на передней панели 10 Гбит/с, USB-C на задней панели 20 Гбит/с
• li>
• Smart Fan 6: включает несколько датчиков температуры, гибридные разъемы для вентиляторов с функцией FAN STOP.
• Q-Flash Plus: обновление BIOS без установки процессора, памяти и видеокарты.

• Модель: Z790 AORUS ELITE AX ICE
• Сокет процессора: LGA1700
• Семейство процессоров : Intel Celeron, Intel Pentium Gold, Intel Core
• Встроенный процессор: Нет
• Производитель набора микросхем: Intel
• Чипсет: Набор микросхем Intel Z790 Express
• Тип памяти: DDR5
• Количество слотов DDR5: 4
• Частота шины памяти: 4000 МГц,4800 МГц,5200 МГц,5400 МГц,5600 МГц,5800 МГц,6000 МГц,6200 МГц, 6400 МГц, 6600 МГц, 6800 МГц, 7000 МГц, 7200 МГц, 7400 МГц, 7600 МГц
• Макс. объем памяти: 192 ГБ
• Слоты расширения: 1 x PCIe 3.0 x 4.1 x PCIe 4.0 x 4.1 x PCIe 5.0 x 16.1 x M .2
• Максимальное количество устройств SATA: 6
• Максимальное количество устройств ATA: 0
• RAID: Да
• Подробная информация об интерфейсах дисков/дисководов: ЦП

  — 1 слот PCI Express x16, поддерживающий PCIe 5.0 и работающий на скорости x16 (PCIEX16)

      * При установке одной видеокарты в разъем PCI Express убедитесь, что карта подключена к разъему PCIEX16 для оптимальной производительности. Чипсет

  — 1 слот PCI Express x16, поддерживающий PCIe 4.0 и работающий на скорости x4 ( PCIEX4_1)

  — 1 слот PCI Express x16, поддерживающий PCIe 3.0 и работающий на частоте x4 (PCIEX4_2)

  Процессор

  — 1 разъем M.2 (Socket 3, ключ M, поддержка для твердотельных накопителей PCIe 4.0 x4/x2 типа 22110/2280) (M2A_CPU)

  Чипсет

  — 2 разъема M.2 (Socket 3, ключ M, поддержка твердотельных накопителей PCIe 4.0 x4/x2 типа 22110) /2280 ) (M2P_SB, M2Q_SB)

   – 1 разъем M.2 (разъем 3, ключ M, поддержка SATA 22110/2280 и SSD PCIe 4.0 x4) (M2M_SB)

   – 6 Порты SATA 6 Гбит/с.

  Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для твердотельных накопителей NVMe. Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для накопителей SATA. Информация об установке разъемов M .2 и SATA. можно найти во внутренних разъемах 2–8.
• Графика: Встроенный графический процессор — поддержка Intel HD Graphics

  — 1 порт HDMI с максимальным разрешением 4096x2160 при частоте 60 Гц

  - * Поддержка версий HDMI 2.0 и HDCP 2.3.

  - 1 x DisplayPort с поддержкой максимального разрешения 4096x2304 при 60 Гц

  - * Поддержка версий DisplayPort 1.2 и HDCP 2.3.

  (Графические характеристики могут различаться в зависимости от поддерживаемого процессора.)

• Звуковая карта:

  - Аудиокодек Realtek

  - Поддержка звука высокой четкости

  - Количество аудиоканалов 2/4 / 5.1/7.1

  - * Функциональность аудиоразъема можно изменить с помощью аудиопрограммы. Чтобы настроить 7.1-канальный звук, войдите в программное обеспечение для настройки звука.

  – Поддержка выхода S/PDIF.

• Сетевой интерфейс: 1 x 10/100/1000/2500 Мбит/с, Wi-Fi 802.11a/b/g/n/ac/ax, Bluetooth, чип Realtek 2.5GbE LAN (2,5 Гбит/с/1 Гбит/с/100 Мбит/с), Intel Wi-Fi 6E AX211 (для версии печатной платы 1.0)

  - WIFI a, b, g, n, ac, ax, поддержка диапазонов несущих частот 2,4/5/6 ГГц

  - BLUETOOTH 5.3

  — Поддержка стандарта беспроводной связи 11ax 160 МГц и скорости передачи данных до 2,4 Гбит/с.

  Realtek Wi-Fi 6E RTL8852CE (для версии печатной платы 1.1)

  — WIFI a, b, g, n, ac, ax, поддержка диапазонов несущих частот 2,4/5/6 ГГц

  - BLUETOOTH 5.3

  - Поддержка стандарта беспроводной связи 11ax 160 МГц и скорости передачи данных до 2, 4 Гбит/с.

  * Фактическая скорость передачи данных может варьироваться в зависимости от среды и оборудования.
• USB-порты на задней панели: 10
• USB-портов для выводиться с платы: 6
• Количество портов USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1: 5
• Количество портов USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2: 5
• FireWire (IEEE 1394): Нет
• COM-порт/разъем: Нет
• LPT-порт/разъем: Нет
• Внешние разъемы: 1 x DisplayPort, 1 x HDMI, 1 x линейный выход (спереди), 1 x MIC (спереди), 1 x RJ-45, 1 x S/PDIF, 4 x USB 2.0, 3 x USB 3.0, 2 x USB 3.1 , 1 x USB 3.1 Type-C, 2 x SMA.
• Разъемы, доступные на плате: 1 x 4-контактный вентилятор ЦП, 1 x 4-контактный вентилятор ЦП, жидкостное охлаждение, 3 x 4-контактный разъем вентилятор корпуса, 1 х 4-контактный вентилятор жидкостного охлаждения, 2 х 8-контактный блок питания 12 В, 1 х 24-контактный блок питания ATX, 4 х M.2,6 х SATA III 6 Гбит/с, 2 х USB 2.0/1.1, 1 х USB 3.0, 1 x USB C, 2 x Thunderbolt, 1 x TPM, 1 x системная панель, 1 x передняя аудиопанель, 1 x перемычка Clear CMOS, 1 x кнопка Clear CMOS, 1 x кнопка сброса, 1 x Q-Flash Plus < button /li>
• Особенности:

  - Поддержка GIGABYTE Control Center (GCC)

  - *Доступные приложения в GCC могут различаться в зависимости от модели материнской платы. Поддерживаемые функции каждого приложения также могут различаться в зависимости от характеристик материнской платы.

  – Поддержка Q-Flash

  – Поддержка Q-Flash Plus

  – Поддержка интеллектуальное резервное копирование

• Биос:

  - 1 флэш-память 256 Мбит

  - Использование лицензионного AMI UEFI BIOS

  - PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Формат платы: ATX
• Размеры: 30,5 x 24,4 см.
• Поддерживаемые операционные системы: Windows 10, Windows 11.
• Программное обеспечение:

  – Norton Internet Security (версия OEM)

  – программное обеспечение для управления пропускной способностью локальной сети.

• Другая информация: Обнаружение напряжения     Обнаружение температуры Скорость вентилятора ​​Обнаружение     Обнаружение расхода охлаждающей воды     Предупреждение о неисправности вентилятора     Управление скоростью вентилятора     * Поддержка функции управления скоростью вентилятора (насоса) зависит от установленного вентилятора (насоса).
