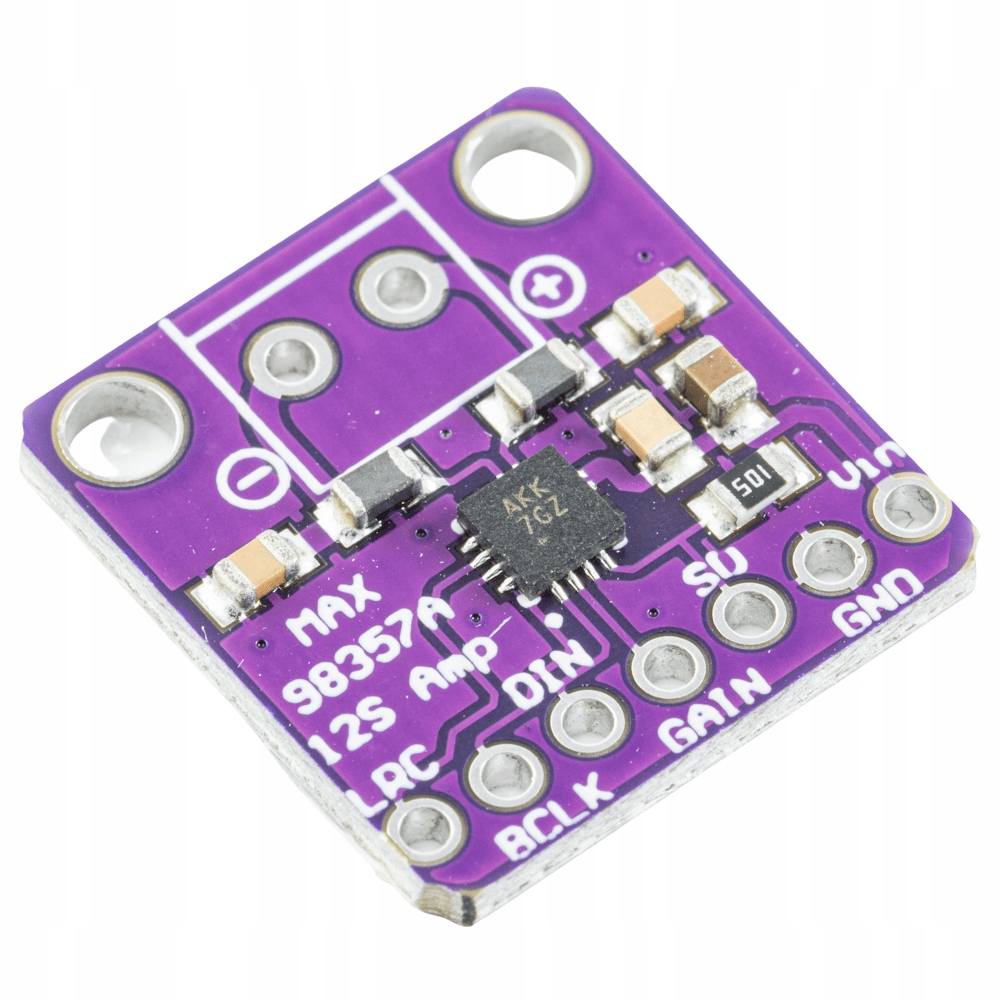

Модуль аудиоусилителя MAX98357 класса D мощностью 3 Вт

Модуль MAX98357 — это аудиоусилитель класса D, обеспечивающий мощную мощность 3 Вт в монорежиме. Этот цифровой усилитель оснащен интерфейсом I2S, что делает его идеальным решением для улучшения качества звука ваших проектов. Независимо от того, используете ли вы Arduino, STM32, ESP32 или другие платформы, этот модуль обеспечивает высокое качество звука.

Чип MAX98357 также выполняет функцию ЦАП (цифро-аналоговый преобразователь) и совместим с различными аудио- и видеоустройствами, такими как наушники, колонки, профессиональное аудиооборудование и усилители. Усилитель мощностью 3 Вт может работать с динамиками с сопротивлением от 4 до 8 Ом. Благодаря этому вы сможете наслаждаться высоким качеством звука во всех этих устройствах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ УСИЛИТЕЛЯ MAX98357

• Цикл: MAX98357A
• Тип цикла: цифровой усилитель класса D
• Мощность усилителя: до 3 Вт
• Сопротивление динамика: от 4 до 8 ?
• Тип усилителя: моно
• Регулируемое усиление: от 3, 6, 9, 12, 15 дБ
• Интерфейс связи: I2S
• Поддержка кодирования PCM
• Частота дискретизации: от 8 кГц до 96 кГц.
• Коэффициент гармонических искажений (THD):

  0,02% (f = 1 кГц, POUT = 1 Вт, TA = +25NC, ZSPK = 4I + 33FH, TQFN)

  0,013% (f = 1 кГц, POUT = 0,5 Вт, TA = +25NC, ZSPK = 8I + 68FH)

• Динамический диапазон: 105 дБ (VRMS = 2) , 54 В, 24 или 32 бита данных)
• Выходной шум: 25 FVRMS (24 или 32 бита данных)
• КПД: 92 %
• Точность усиления ЦАП : 1 %
• Частотная характеристика: ± 0,2 дБ
• Частота переключения класса D: 330 кГц
• Расширенная полоса спектра: ± 12,5 кГц
• >Питание модуля: от 2,7 до 5,5 В.
• Размеры модуля: 19 х 18 х 2,5 мм.
• Вес: 2 г.
• В комплект входят : Модуль, позолоченная планка, винтовой разъем ARK
