МЕДІА КОНВЕРТЕР TP-LINK MC112CS

МЕДИАКОНВЕРТЕР TP-LINK MC112CS

TP-LINK

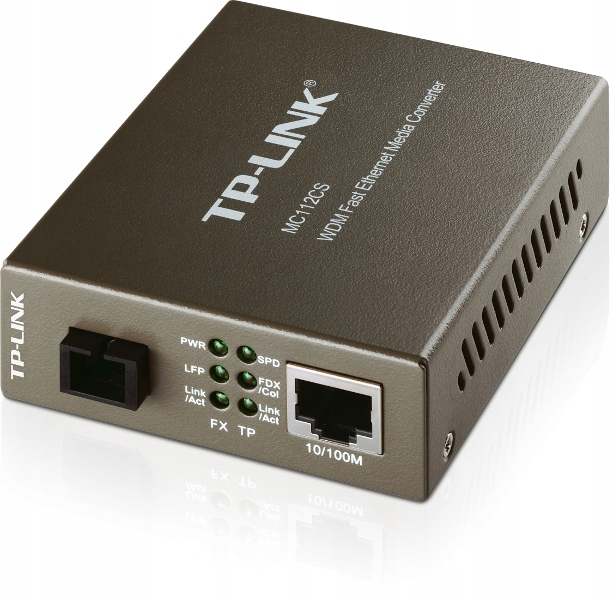

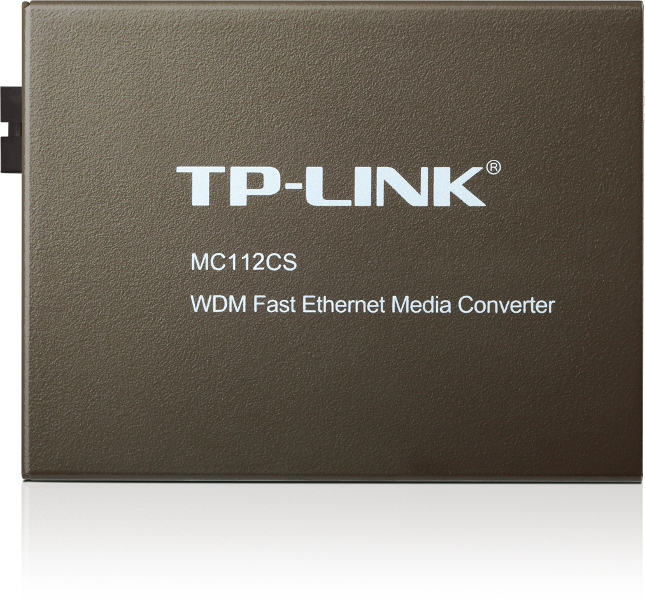

МЕДИАКОНВЕРТЕР MC112CS

БЫСТРЫЙ ETHERNET WDM

САМЫЕ ВАЖНЫЕ ФУНКЦИИ

• Совместимость со стандартами 802.3u 10/100Base-TX, 100Base-FX
• Функции Link Fault Passthrough и Far End Fault минимизируют потери сигнала из-за ошибки соединения
• Поддержка технологии WDM, позволяющей передавать и принимать данные по одному оптическому волокну

Применение продукта

Медиаконвертер MC112CS позволяет преобразовывать оптический сигнал 100BASE-FX в сигнал 100Base-TX, передаваемый по медному кабелю, и наоборот. Благодаря использованию технологии WDM устройство отправляет и принимает данные по одному оптическому волокну. Это экономит половину затрат на прокладку кабеля. Работая в соответствии со стандартами IEEE 802.3u 10/100Base-TX и 100Base-FX, преобразователь использует одномодовое оптоволокно с разъемами SC. В соответствии со спецификацией длинноволновой оптической передачи LX обеспечивает высокоскоростную проводную передачу данных. Устройство отправляет сигналы с длиной волны 1310 нм и принимает сигналы с длиной волны 1550 нм. Следовательно, устройство, к которому подключен преобразователь, должно отправлять сигналы с длиной волны 1550 нм и принимать сигналы с длиной волны 1310 нм. Примером устройства TP-LINK, совместимого с преобразователем MC112CS, является преобразователь MC111CS.

Преобразователь MC112CS может работать как отдельно стоящее устройство или монтироваться в 19-футовый шкаф TP-LINK. Имеет функцию автоматического согласования скорости соединения и автоматического пересечения (Auto MDI/MDI-X).

ХАРАКТЕРИСТИКИ

• Автоматическое согласование скорости соединения (10/100Мбит/с) и автоматическое пересечение соединений на порту TX
• Переключение полнодуплексного и полудуплексного режимов для Порт FX
• li>
• Функции Link Fault Passthrough и Far End Fault минимизируют потери сигнала, возникающие из-за ошибок соединения.
• Поддержка технологии WDM, позволяющей передавать и получать данные по одному оптическому волокну.
• Увеличение дальности передачи по оптоволокну до 20-60км.
• Светодиоды сигнализируют об активности трафика в сети.

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

• Стандарты и протоколы: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Основные функции
• Основные функции
• Основные функции: Технология WDM Полнодуплексный и полудуплексный режим на порте FX Полнодуплексный контроль потока данных (стандарт IEEE 802.3x) Полудуплексный контроль потока данных (Обратное давление) Сквозная и дальняя связь при сбое канала Функции устранения неисправностей минимизируют потери сигнала из-за ошибок соединения. Увеличение дальности передачи по оптоволоконному кабелю до 20 км.
• Порты: 1 порт SC/UPC 100M 1 порт RJ45 100M (Auto MDI/MDIX)< /li>
• Длина волны: 1310 нм Tx/1550 нм Rx WDM TX°C 1310 нм WDM RX°C 1550 нм
• Сетевой кабель 10BASE-T : кабель UTP категории 3, 4 или 5 (до 100 м) Кабель STP EIA/TIA-568 100 Ом (до 100 м)
• Сетевой кабель 100BASE-T: UTP категории Кабель .5 или 5e (до 100 м) Кабель STP EIA/TIA-568 100 Ом (до 100 м)
• Сетевой кабель 100BASE-FX: одномодовое оптоволокно
• Светодиодные индикаторы: PWR, FDX/Col, Link/Act, SPD
• Размеры (Ш×Г×В): 94,5* 73,0*27,0 мм (3,7*2,9*1,1 дюйма)
• Источник питания: Внешний источник питания
• Максимальная потребляемая мощность: 2,41 Вт
• Сертификаты: FCC, CE
• Рабочая среда: Разрешено

• Тип кабеля: Одномодовое оптоволокно
• Сетевой протокол 1: 100BaseTX
• Тип разъема 1: RJ45
• Сетевой протокол 2: 100BaseFX
• Тип разъема 2: SC SIMPLEX
• Максимальная дальность: 20 км
