СЕТЕВОЙ КАБЕЛЬ ВИТАЯ ПАРА RJ45 UTP CAT.6 LAN КАБЕЛЬ CAT.6 100M FAST LANBERG

Кабель витая пара категории 6 в конструкции U/UTP. Проводник CCA, провод 24 AWG, полоса пропускания до 250 МГц. Участок 100 м желтого цвета.

Применение

Где чаще всего используется этот кабель:

• Прокладка кабелей при строительстве дома и ремонте квартир, подключение сети к каждой комнате
• Мониторинг и IP-камеры, также с питанием через PoE
• Установки сигнализации и контроля доступа
• Компьютерные сети дома, офиса, зала и мастерской
• Умный дом: панели управления, точки доступа, контроллеры
• Телекоммуникации сетях и телефонных установках

Кабель предназначен для прокладки внутри зданий. Он не пригоден для прокладки на открытом воздухе или под землей и не является кабелем для систем пожарной сигнализации.

Состав комплекта

• Витая пара Lanberg кат.6 U/UTP CCA, сечением 100 м, желтая
• Упаковка: моток 305 м, размотанный из заводского мотка, скрепленный, без картона

При покупке нескольких штук вы получаете одну сплошную секцию общей длиной: два отрезка по 100 м - это 200 м в одном куске, без присоединяюсь. Максимальная длина одной сплошной секции 305 м - при более крупных заказах мы делим ее на несколько секций.

Конструкция кабеля

• Жильник: CCA, провод 24 AWG
• Изоляция проводника: HDPE, диаметр жилы с изоляцией 0,98 мм
• Полиэтиленовый сепаратор, разделяет пары и сохраняет геометрию кабеля
• Оболочка: ПВХ 0,58 мм, наружный диаметр кабеля 6 мм
• 4 витые пары: бело-оранжевая, бело-зеленая, бело-голубой, бело-коричневый

Спецификация

• Категория: 6
• Экранирование: U/UTP
• Скорость передачи данных: до 10 Гбит/с
• Рабочая частота: до 250 МГц
• Материал проводника: омедненный CCA
• Конструкция проводника: провод
• AWG: 24
• Длина: 100 м.
• Цвет: желтый.
• Толщина оболочки ПВХ: 0,58 мм.
• Толщина проводника с изоляцией ПНД: 0,98 мм.
• Диаметр кабеля: 6 мм.
• Упаковка: дисковая.
• Рабочая температура: от -20 до +75°С.
• Рабочее расстояние: до 120 м.

Электрические параметры

Для температуры 20°С:

• Сопротивление проводника: от 60 до 90 Ом/305 м
• Сопротивление изоляции: 5000 МОм/км
• Емкость пары заземления: ниже 330 пФ/100 м
• Волновое сопротивление: 100 Ом (+/- 15 Ом)

Что это означает на практике:

• Полоса 250 МГц — это запас сверх требований гигабитной сети, в том числе на более длинных трассах и в связках.
• Температурный диапазон включает неотапливаемые технические помещения, чердаки и гаражи.
• Покрытие ПВХ устойчиво к затягиванию в трубопроводы и типичным механическим повреждениям внутри здания.

Измерения

• Кабель не имеет протокола измерений FLUKE
• Заявленная скорость до 10 Гбит/с касается коротких участков. На полной трассе длиной 100 м кабель работает в гигабитной сети.
• Если вам нужен кабель с протоколом измерения, мы предлагаем витые пары из полностью медной CU

Маркировка и размеры

• Маркировка кабеля и нумерация метров напечатаны на оболочке
• На разрезаемых участках нумерация начинается не с нуля. Это фрагмент сплошной нумерации с заводского круга 305 м, цифры предназначены для измерительных целей и не указывают на недостаток материала

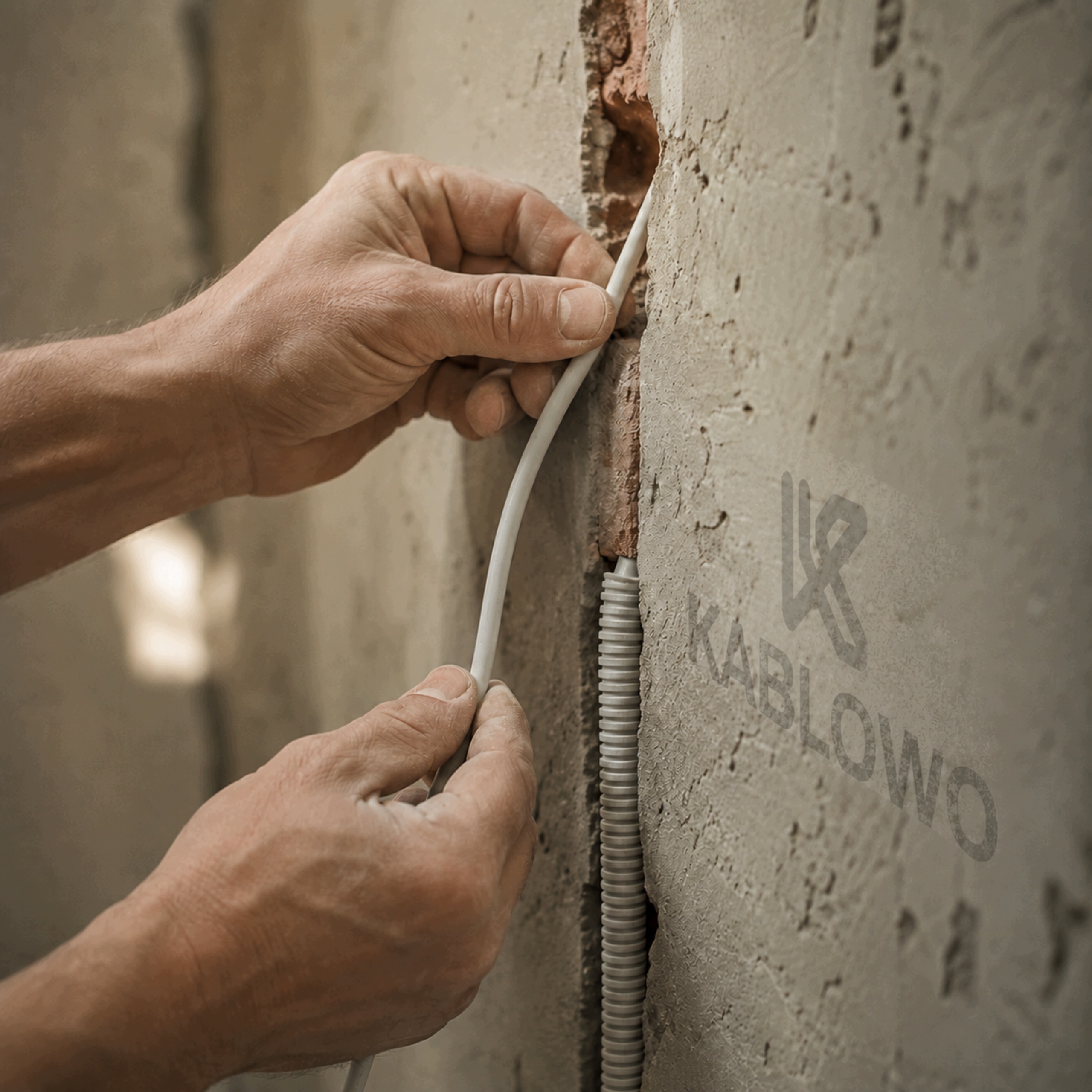

Монтаж

• Для прокладки в пазах, коробах, монтажных трубах и лотках, внутри зданий.
• Жесткая жила хорошо держится на трассе и облегчает протягивание кабеля.
• Минимальный радиус изгиба: в 4 раза больше диаметра кабеля после прокладки и в 8 раз при протяжке, т.е. около 24 мм и 48 мм.
• Не сгибать кабель при резком угла, изгиб необратимо ухудшает параметры передачи.
• Не превышайте тяговое усилие примерно 110 Н и не скручивайте кабель вокруг собственной оси.
• Сохраняйте расстояние до 200 мм от параллельных силовых кабелей 230 В, согласно PN-EN 50174-2, для более длинных трасс без металлической перегородки.

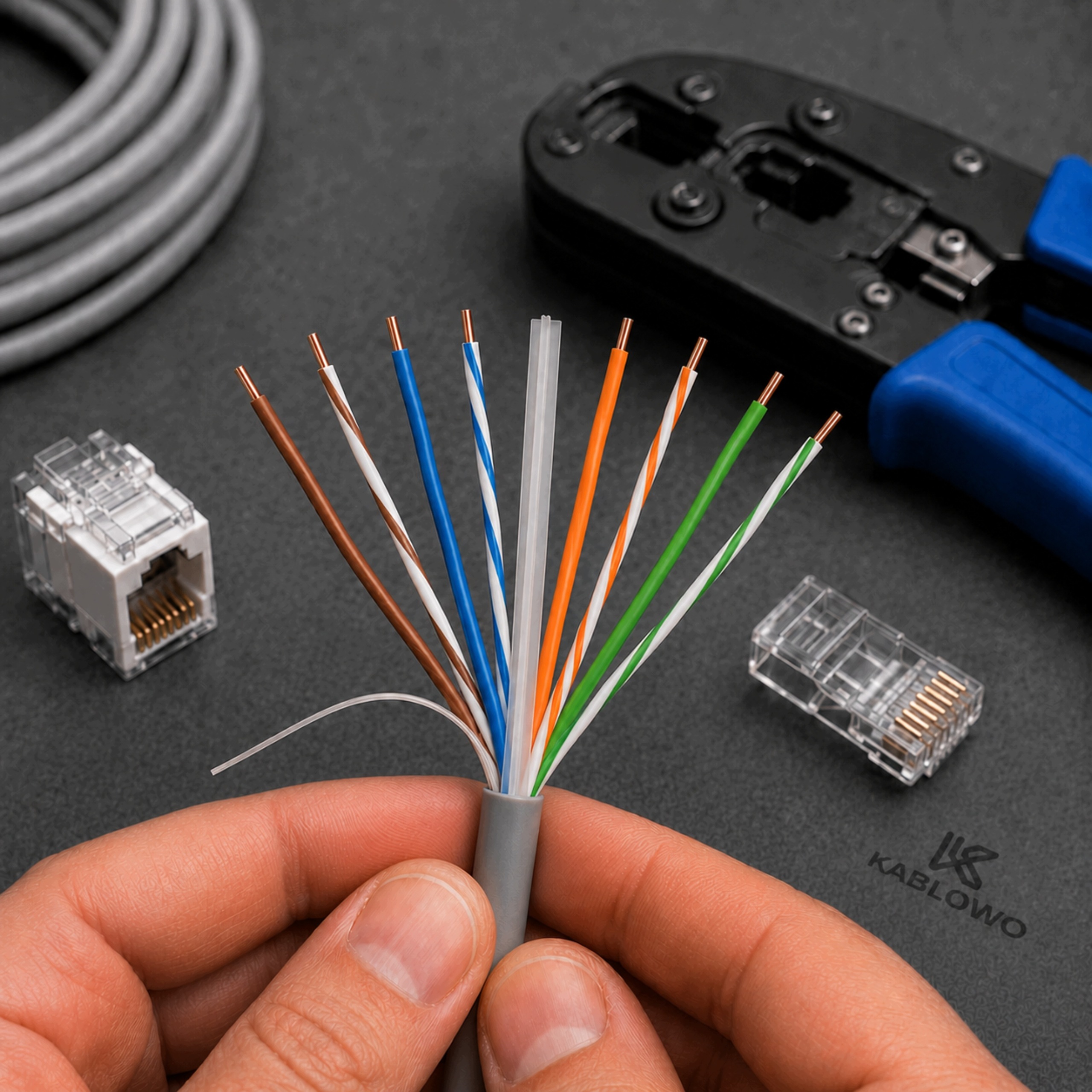

Оформление концов

• Заглушки RJ45 для провода, удобнее всего сквозные. Не используйте многожильные вилки для одножильного провода.
• Модули Keystone, розетки для поверхностного и скрытого монтажа, а также патч-панели, заканчивающиеся ударным инструментом типа 110.
• Удалите около 3 см покрытия для вилки RJ45 и 4–5 см для модуля Keystone. Стриппером, а не ножом, срезать изоляцию провода - это уже готовая трещина.
• Раскручивайте пары на максимально короткую длину, для 6 категории максимум 13 мм.
• При всей установке сохраняйте один стандарт: Т568Б или Т568А, с обеих сторон кабеля и во всех розетках.
• Не располагайте провода в своем порядке. Даже повторенный в обе стороны, он разрывает пары на контактах 1/2, 3/6, 4/5 и 7/8, поэтому в гигабитном режиме связь работать не будет, хотя тестер покажет целостность всех восьми проводов.
• После подключения проверьте соединение тестером, проверяющим назначение пары, а не саму целостность.

Другие цвета, длины и аксессуары

Мы предлагаем другие варианты этой линии и аксессуары для всей установки:

• Секции: 25, 50, 100, 200 и 305 м.
• Цвета: серый, черный, синий, красный, зеленый, желтый и оранжевый.
• Разъемы RJ45 и вилки без инструментов.
• RJ45 розетки для поверхностного монтажа и разъемы RJ45 (цилиндры).
• Патч-корды категорий 5e, 6, 6A, 7 и 8.1 и оптоволоконные патч-корды.
• Сетевые инструменты и крышки вилок.

Для кабеля на проводе используйте аксессуары категории 6. Модули и патч-панели Cat.5e понижают класс всей линии связи.

Lanberg

Lanberg — это бренд кабелей и сетевых аксессуаров, широко доступных в канале распространения ИТ. В одной линии вы найдете установочные кабели, патч-корды и аксессуары, поэтому вы сможете построить всю установку, используя согласованные компоненты.
