Сетевой трансформатор TE66/221 Sizei

Фасонный трансформатор для систем питания ламповых усилителей.

Сетевой трансформатор, предназначенный для ламповых усилителей. Вторичные обмотки обеспечивают анодное напряжение (235 В) и напряжение накала (КТ 6,3 В). Трансформатор имеет внешний экран из медного листа, который прекрасно исключает проникновение внешних помех и минимизирует воздействие магнитного поля трансформатора на другие элементы электронной системы. Экран также размещается между первичной и вторичной обмотками. Специальная технологическая клемма позволяет соединить экран с массой устройства.

Нагревательная клемма в системе СТ (центральный отвод) – с отводом посередине обмотки (иначе маркируется как 3.15). V - 0 - 3,15 В) позволяет обеспечить симметрию, подключив отвод к заземлению системы. Эта процедура используется для устранения или минимизации шума, создаваемого системой отопления.

Вторичные напряжения и токи под нагрузкой:

Параметры:

• Мощность: 40 ВА
• Номинальное первичное напряжение: 230 В
• Тип сердечника: EI 66/33
• Номинальный ток первичной обмотки : 0,192А
• Нет. выводы первичной обмотки: 3-5
• Нет. выводы вторичной обмотки: 6-7, 8-9-10
• Нет. технологические клеммы: 1 – желто-зеленый провод – экран.
• Номинал предохранителя первичной системы: 0,2А

Трансформатор был спроектирован и изготовлен специально для нашей магазин компании "SIZEI" - польского производителя трансформаторов. Их продукция уже 65 лет используется известными компаниями аудиоиндустрии!

Трансформаторы не изготавливаются «на заказ», как другие продавцы. Трансформаторы у нас есть на складе, и мы отправляем товар сразу после получения оплаты.

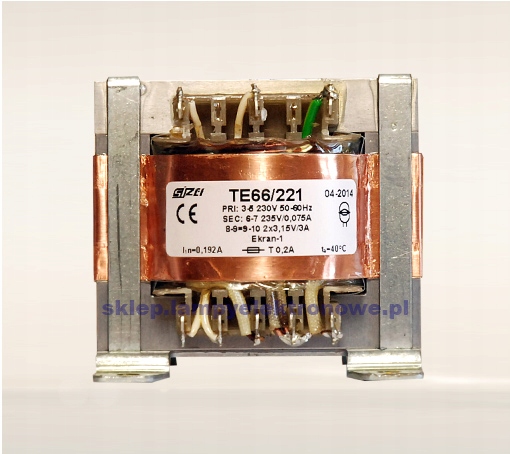

На фотографиях изображен приобретаемый вами товар.
