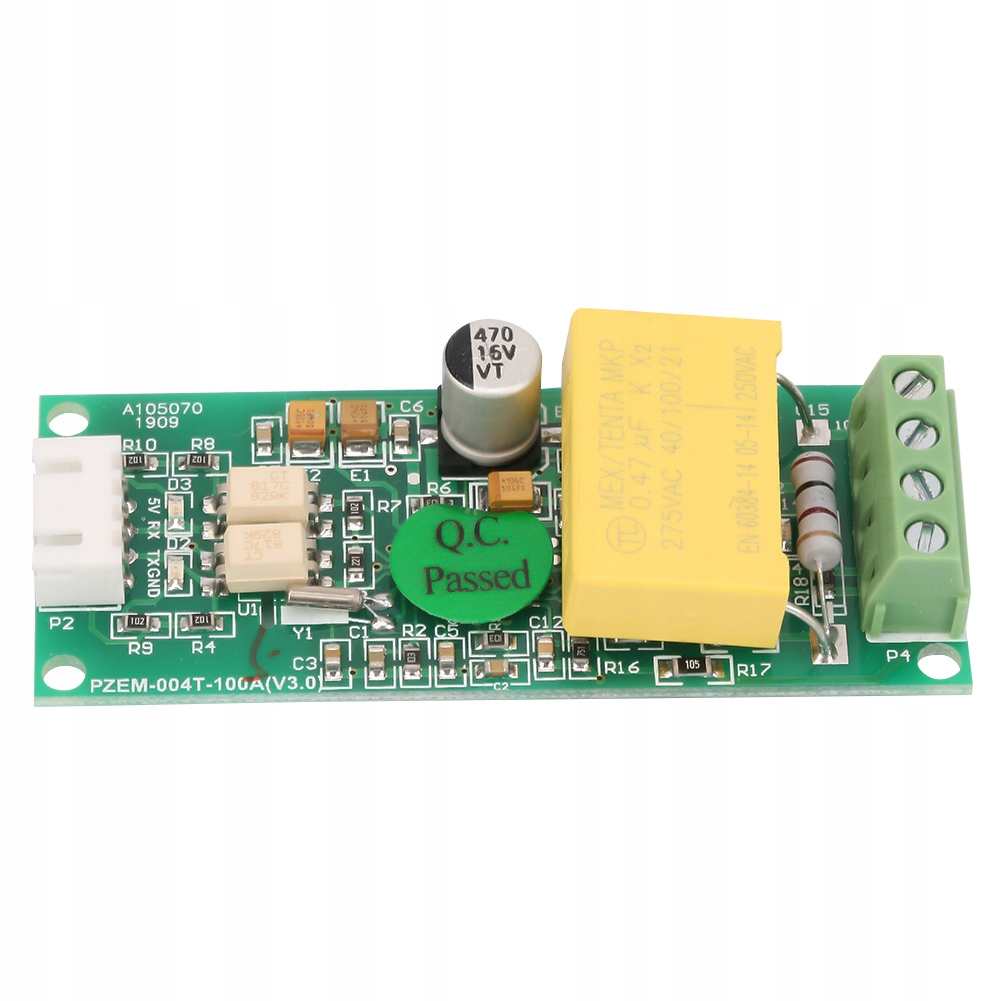

Метр амперометр Peacefair Pzem-004t 100a

Особенности:

Это тестовый модуль электрического мониторинга, который можно использовать для проверки энергии, энергии, напряжения и электричества.

Подключение этого модуля разделено на две части: напряжение, входное соединение и последовательное сообщение, и вы можете использовать различные адаптеры TTL для связи с различными терминалами.

Тестовый модуль предназначен для тестирования оборудования с высокой мощностью, и вы можете интуитивно наблюдать за процессом накопления в случае теста с низкой нагрузкой (при 100 Вт).

В модуле есть кнопка для сброса энергии, просто нажмите и удерживайте кнопку в течение пяти секунд и отпустите, а затем снова нажмите кнопку, чтобы закончить сброс энергии.

отображается через ПК или другие терминалы, и вы можете загрузить программное обеспечение на ПК. В случае других терминалов он должен быть запрограммирован сам.

. Метр амперометр Peacefair Pzem-004t 100a

. Метр амперометр Peacefair Pzem-004t 100a

Технические характеристики:

Рабочее напряжение: 80 ~ 260Vac

Тестовое напряжение: 80 ~ 260Vac

Мощность. Формат:

1. Диапазон тестов питания: 0 ~ 22 кВт

0,10 кВт, формат дисплея составляет 0,000.9.999

10,22 кВт, формат дисплея составляет 10,00 до 22,00

2.

10.100KWH, формат дисплея - 10.00.99

100,1000KWH, формат дисплея составляет 100,0999,9 1000,9999

.

Формат дисплея 00.00.99

. Метр амперометр Peacefair Pzem-004t 100a

. Метр амперометр Peacefair Pzem-004t 100a

Функция:

1. Измерение напряжения (v), ток (a), средняя мощность (кВт), энергия (кВтч).

2. Сброс энергии, нажав одну кнопку.

3. Храните данные при выключении питания (храните собранные данные энергии, прежде чем отключен источник питания).

4. Функция отображения ПК (отображение напряжения, ток, средняя мощность, энергия).

5. Функция связи последовательного порта (последовательный порт TTL может передавать, читать и устанавливать параметры с использованием различных терминалов через USB -адаптер).

Интерфейс отображения:

отображается через ПК или другие клеммы (он должен быть запрограммирован самостоятельно), ниже приведено краткое описание каждого параметра:

1. Попрос напряжения (v)

Измерение и отображение напряжения сети электрической техники.

2. Текущий дисплей (a)

Измерение и отображение тока нагрузки (устройство). Текущее значение тестового значения происходит от начала 10MA, и этот модуль предназначен для тестирования оборудования с высокой мощностью, если вам нужен текущий уровень тестирования на уровне, оно не рекомендуется.

3. Энергетический дисплей (кВт)

Измерение и отображение накопленного потребления энергии. Минимальная единица измерения энергии составляет 0,001 кВт, что означает, что он начинает накапливаться с 1WH. Вы можете интуитивно наблюдать за процессом накопления для теста на низкую нагрузку на мощность (при 100 Вт).

4. Power Display (KW)

Измерение и отображение мощности нагрузки. Значение теста мощности состоит из начала 0,001 кВт, что означает, что он начинает тестировать с 1 Вт, и этот модуль предназначен для тестирования устройств с высокой мощностью, если у вас есть требование для тестирования мощности в течение 1 Вт, это не рекомендуется.

Связь с последовательным портом

Этот модуль разработан с помощью интерфейса связи последовательного порта TTL, вы можете прочитать и установить соответствующие параметры через последовательный порт. Если он нуждается в связи с устройством с USB или RS232 (например, компьютер), требуется адаптер TTL. В таблице ниже представлены протоколы связи этого модуля:

function

головка

data1- data5

sum

Напряжение

b0

c0 a8 01 00 (компьютер отправляет команду для прочтения voltage)

00 e6 02 00 00 (отклик счетчика. 17.32a)

d2

Average power

b2

C0 A8 01 00 (the computer sends the command to read the average power value)

1c 1C

A2

42

Чтение энергии

b3

c0 a8 01 00 (компьютер отправляет команду для чтения энергии)

1d

a3

01 86 9f 00 00 (ответный сигнал Энергетический счетчик - 9999wh)

b4

C0 A8 01 00 (the computer sends the address setting order, address 192.168.1.1.1)

1e

a4

00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 (ответ метр. Адрес был успешно установлен) установить)

a5

Иллюстрация

Иллюстрация связи

1. Подключите оборудование в соответствии со схемой кабелей ниже.

2. После проводки выберите порт связи, компьютерное программное обеспечение Хост этого модуля поддерживается портом связи: com2 \ com3 \ com4, вы можете проверить через диспетчер устройств, если это не вышеуказанный порт связи, его следует изменить.

Диаграмма CRACTION:

Примечание:

1. Это внутренний модуль и не может использоваться снаружи.

2. Это может быть над номинальной мощностью.

3. Проводники не могут быть плохими.

Загрузка программного обеспечения:

http://pan.bidu.com/s/1plmxk6j

Пароль: ffuj

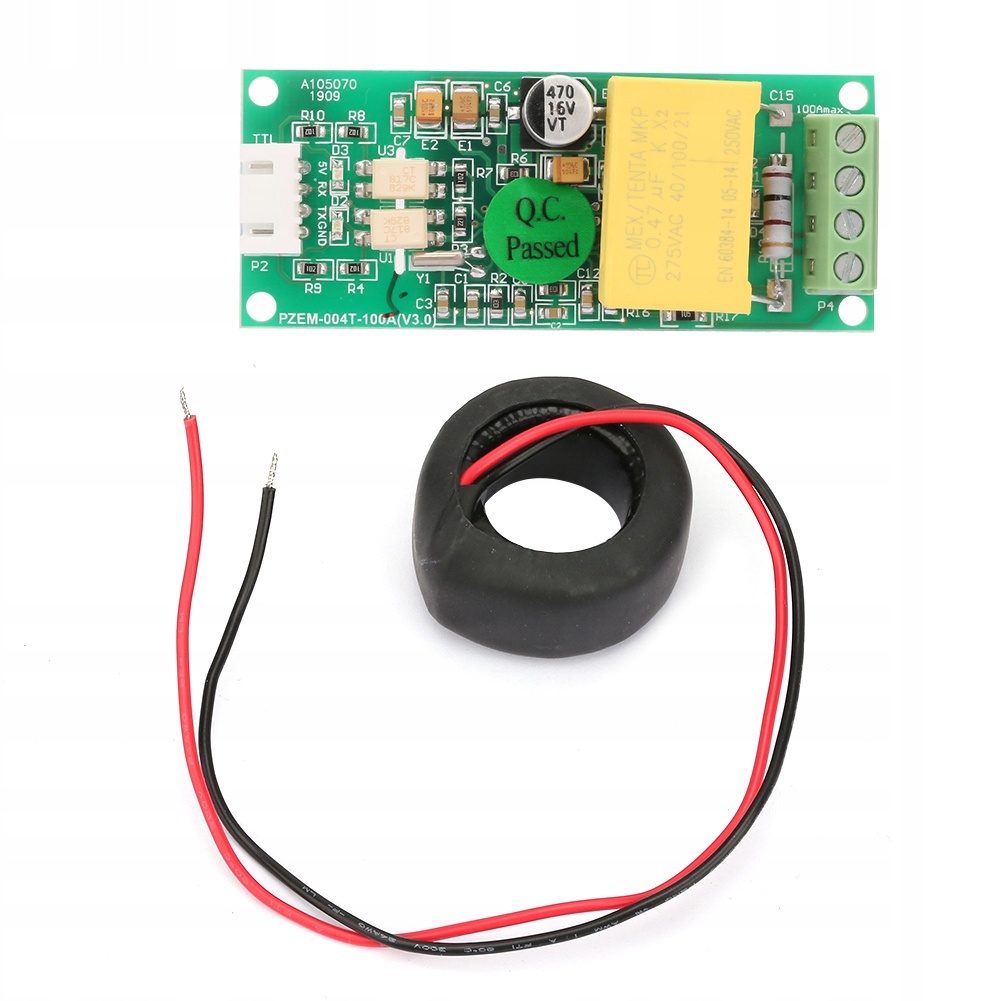

Пакет содержит: 1 x module (USB-адаптер Ampertempter-Metter-Amperomt.
