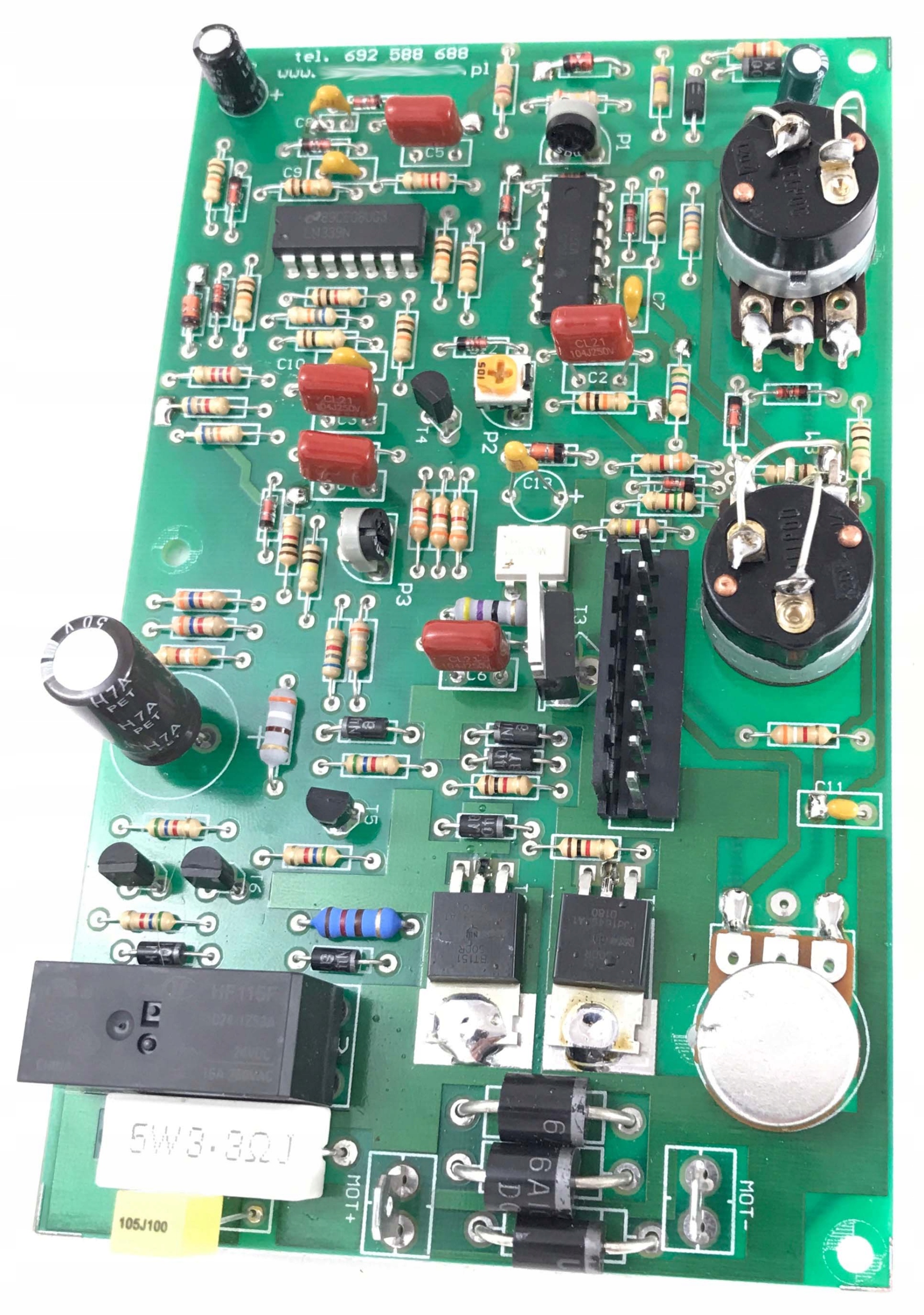

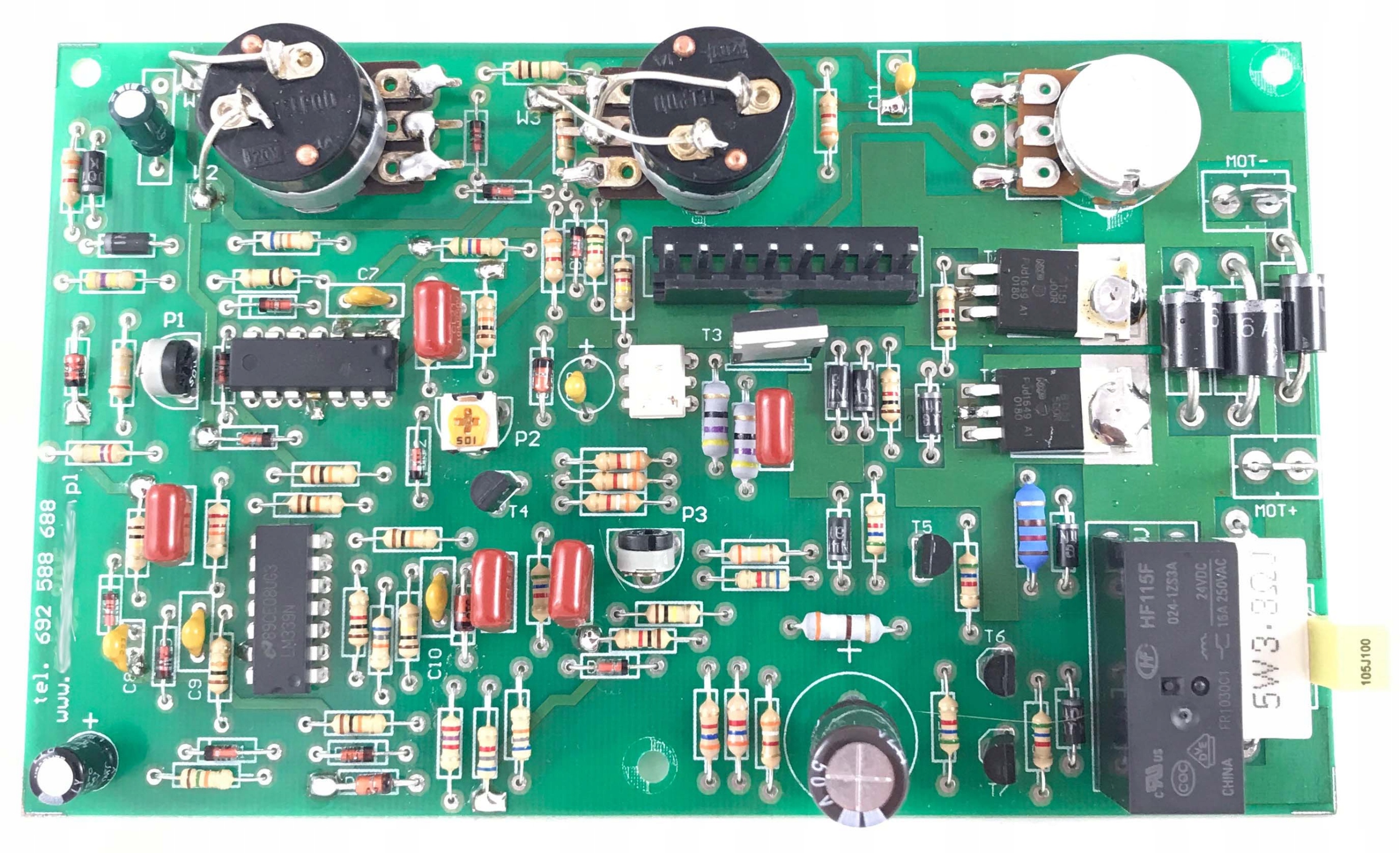

Универсальная плата мигомата МИГ-8

Можно монтировать на любой сварочный полуавтомат с классическим трансформатором.

Плата обладает всеми основными функциями управления migomat, а ее конструкция максимально упрощает установку и подключение.

Имеет:

• Управление двигателем подачи (24 В), регулировку скорости подачи проволоки,
• Торможение двигателя подачи
• Торможение двигателя подачи б>после каждого завершения сварки.
• Управление газовым электромагнитным клапаном24В. Если у нас есть электромагнитный клапан с питанием от переменного тока (AC) -
• Точечная и прерывистая сварка
• Тиристорная привод, тиристорное торможение.

• Регулирование перегорания проволоки – задержка отключения сварочного трансформатора. После окончания сварки (отпуская кнопку в ручке) подача питания на трансформатор сохраняется в течение времени, установленного потенциометром – эта функция позволяет «сжечь» проволоку, а затем выдвинуть ее «импульсом» сварочного аппарата. механизм подачи. Благодаря этому после каждой сварки из рукоятки не торчит излишне длинный отрезок сварочной проволоки.
• Регулировка скорости подачи проволоки
• Работа термозащиты

Плата адаптирована ТОЛЬКО для работы с фидером 24В. Конечно, напряжение трансформатора не обязательно должно быть «точно» 24В, оно может быть в пределах 20 – 30В, но не больше и не меньше. Более низкое напряжение не запустит систему и может привести к повреждению. Более высокое напряжение запустит систему, и все будет работать, но через короткое время система может перегреться.

Система ДОЛЖНА питаться от переменного тока. Не подавайте на него фильтрованный постоянный ток. Этот источник питания не позволит управлять газовым клапаном и контактором. Эти элементы будут включены и не будут отключены. Трансформатор должен работать ВСЕ ВРЕМЯ после включения мигомата главным выключателем.

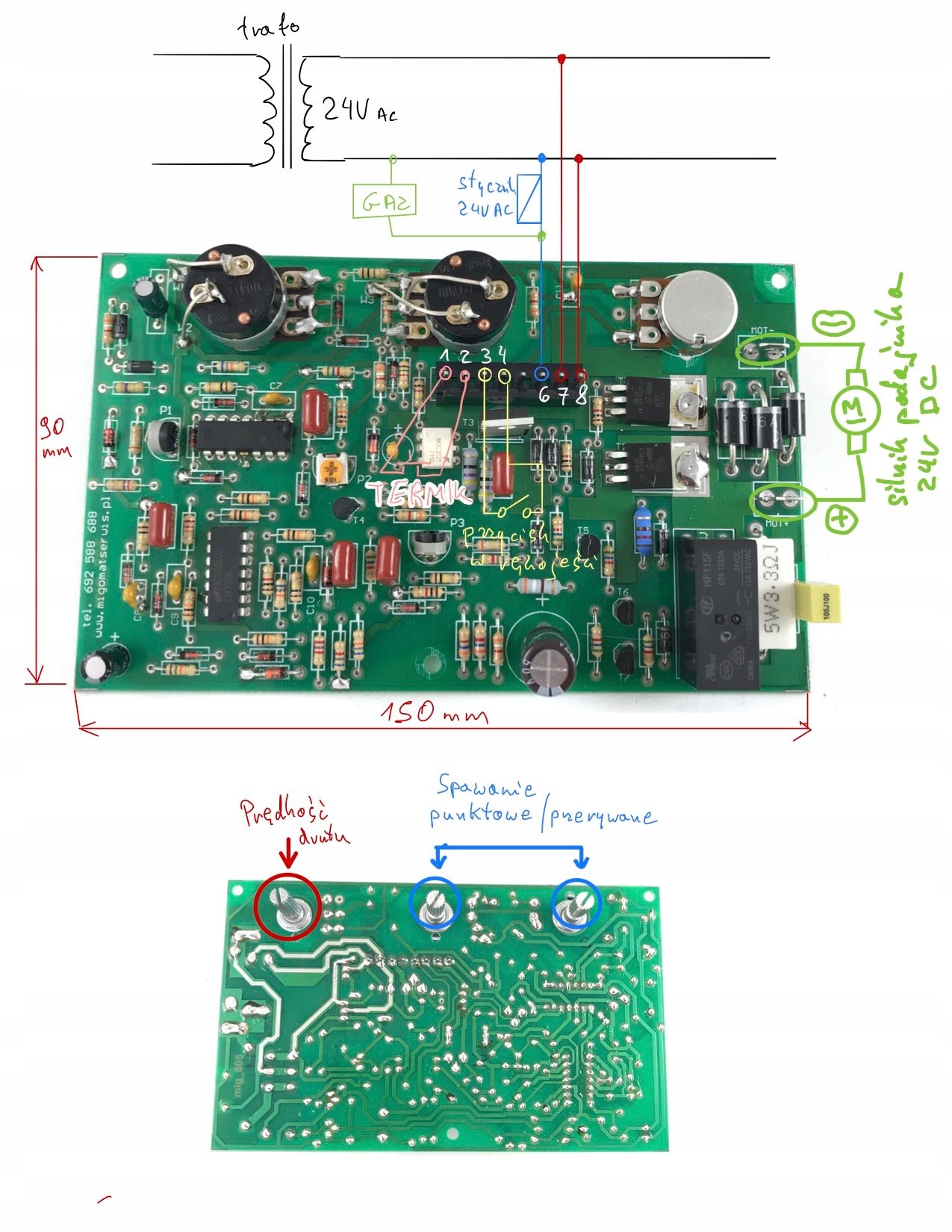

Все потенциометры размещены на плате и подключены. Благодаря этому подключение системы максимально упрощается.
