Здравствуйте, уважаемый покупатель!!!

Мы занимаемся ремонтом сварочного оборудования более 20 лет. Ремонт предполагает не только замену поврежденного элемента, но и анализ причин возникновения неисправности, поиск слабых мест поврежденного компонента и поиск решений по устранению таких неисправностей в будущем. Полученные таким образом знания позволили нам разработать собственные варианты плат управления, полностью совместимые с оригиналами, но лишенные их слабых мест, >конструктивных дефектов или отдельных недостатков. Мы заменяли вышедшие из строя слабые элементы на более качественные, вводили различные типы фильтров и защит, а зачастую модуль проектировался заново - полностью с нуля - чтобы устройство наконец-то работало корректно б>. Модули изготавливаются с использованием современных комплектующих – что также имеет решающее значение при замене старых модулей, изготовленных несколько или несколько десятков лет назад.

На первых фотографиях в галерее изображен оригинальный модуль – это показательное фото – так что его легко узнать.что за драйвер? На следующих фотографиях показан предлагаемый нами модернизированный сменный контроллер. Подробности всегда описаны для конкретного устройства.

Если вы не уверены, что именно повреждено в вашем устройстве – Не ремонтируйте последующие компоненты методом «слепой замены». . ... Мы будем рады помочь Вам определить причину неисправности.

Иногда случается, что неисправен совсем другой элемент, чем может показаться неопытному человеку, а иногда и бывает, что неисправность более обширная - и ее не определяют и не устраняют - например, замена платы приведет к повреждению новой, или устройство поработает непродолжительное время, а затем снова выйдет из строя.

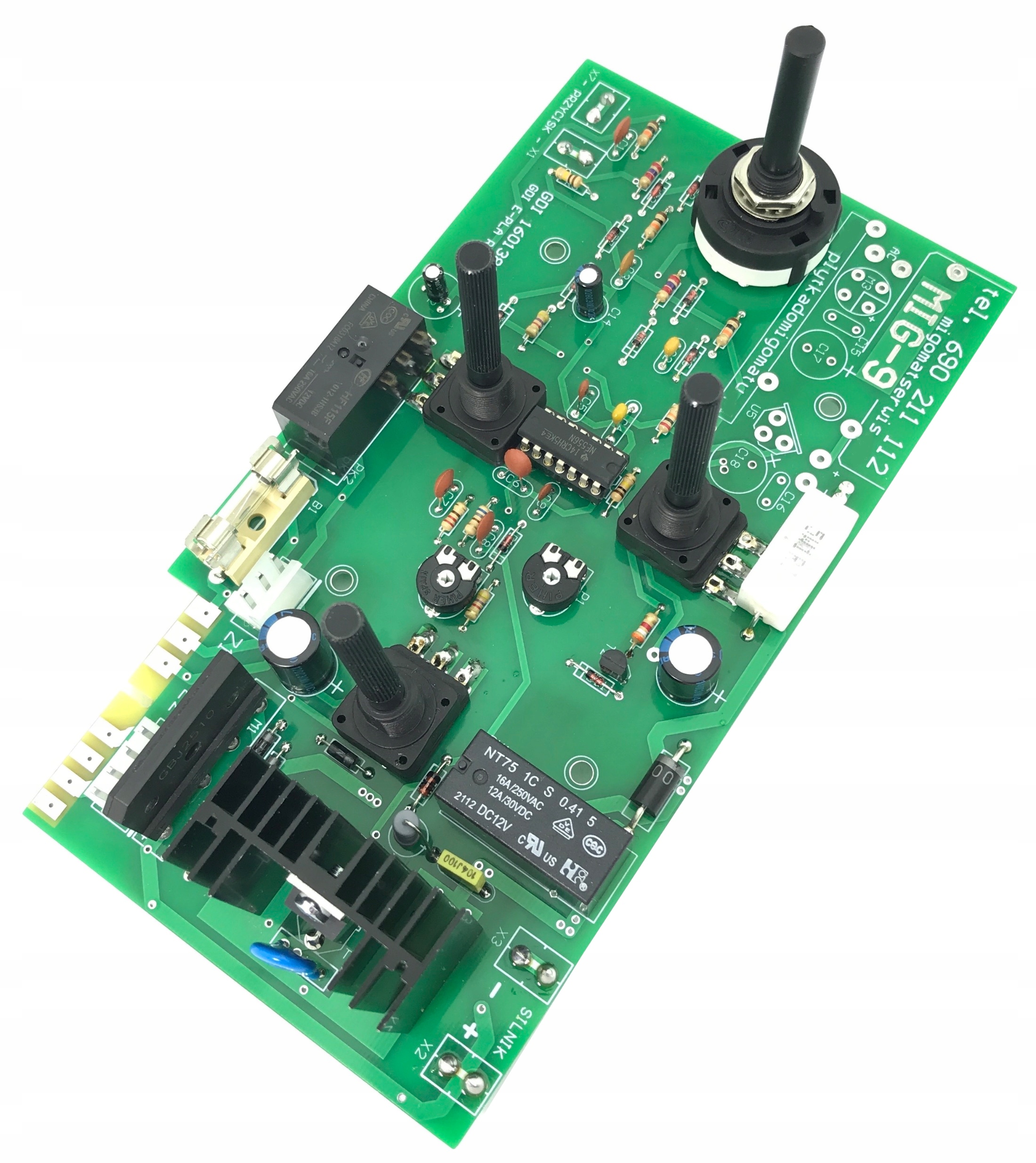

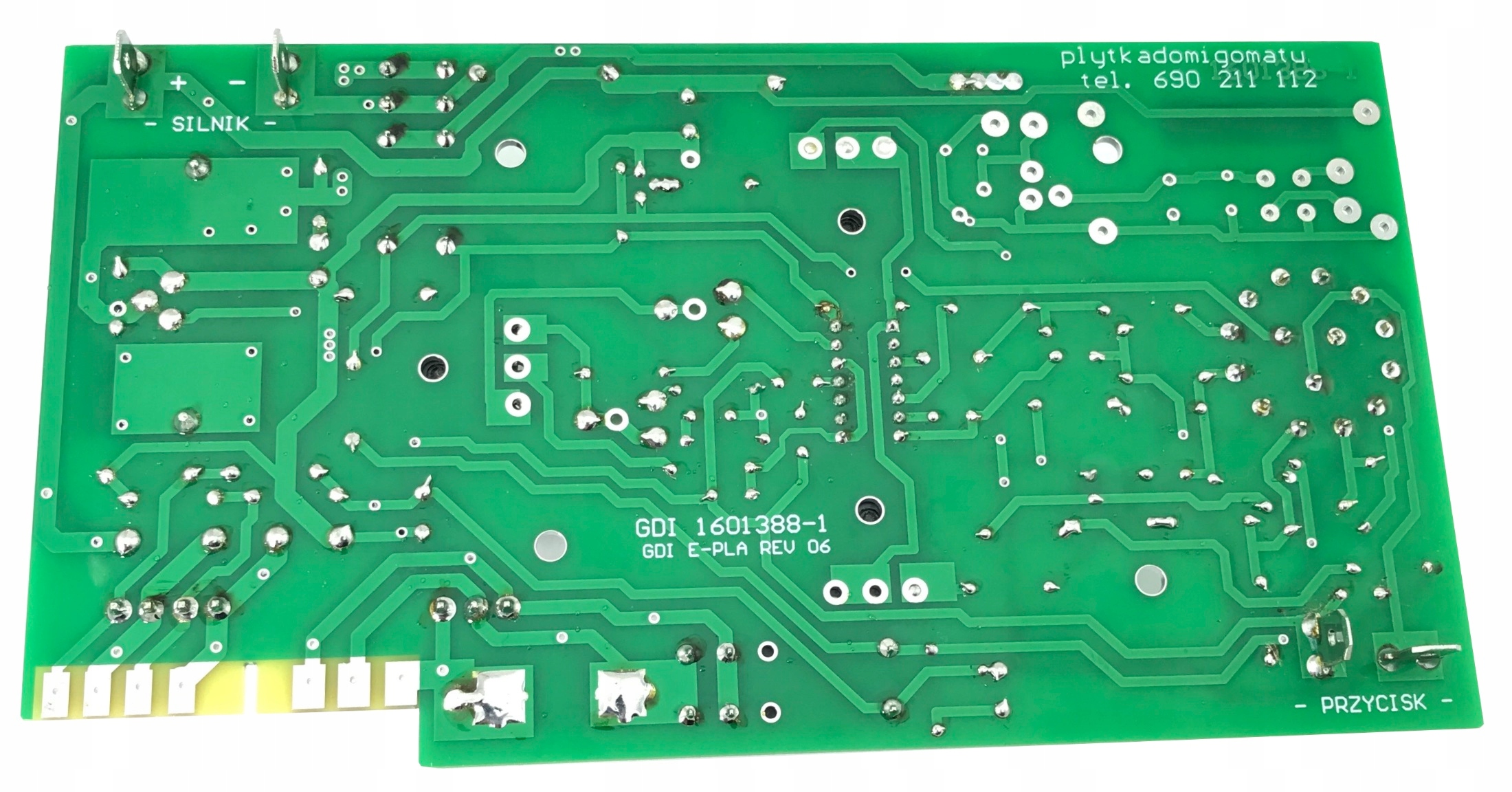

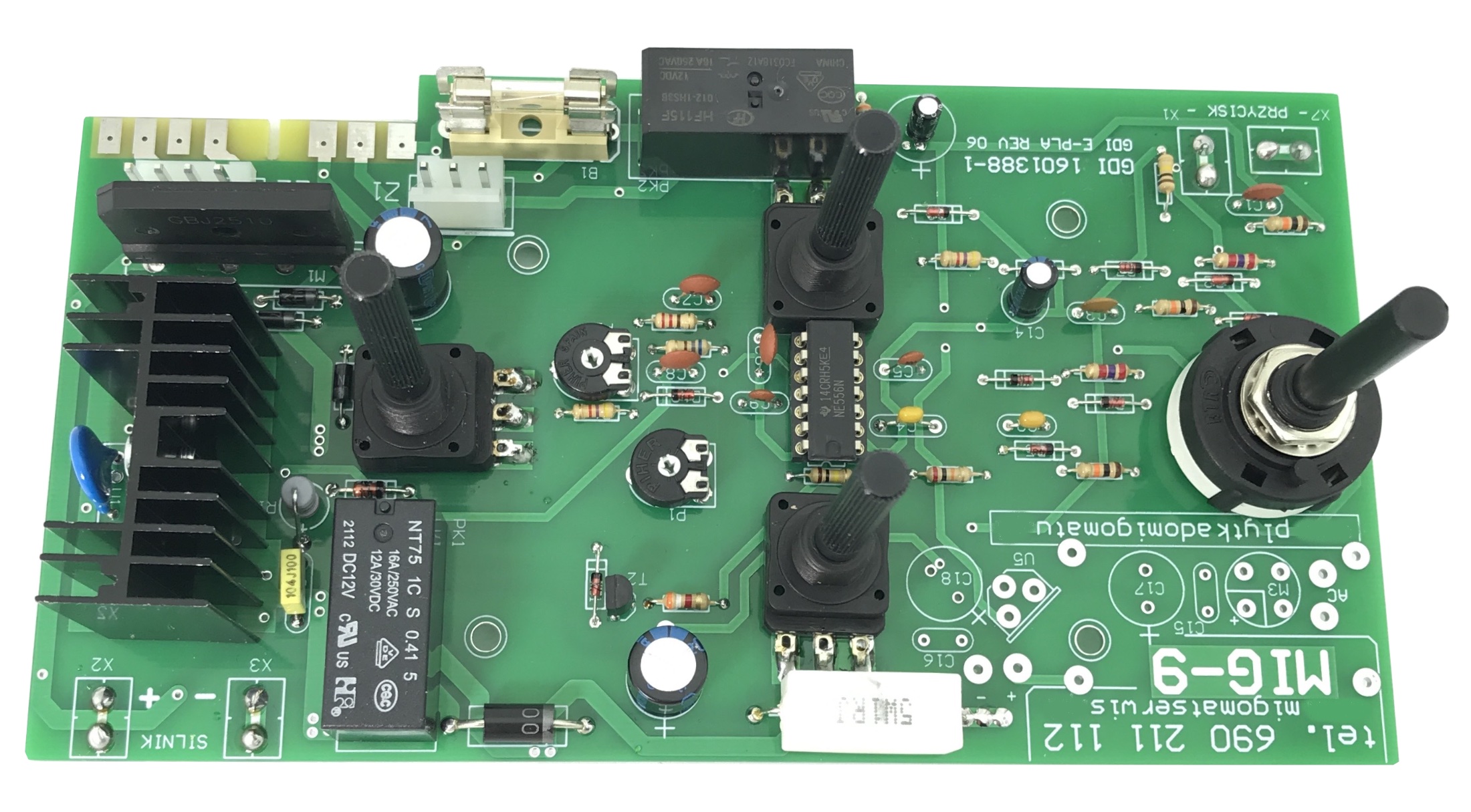

Универсальная плата мигомата МИГ-9

Можно монтировать на любой сварочный полуавтомат с классическим трансформатором.

Плата обладает всеми основными функциями управления migomat, а ее конструкция максимально упрощает установку и подключение.

Имеет:

• Управление двигателем механизма подачи (12–35 В), регулировку скорости подачи проволоки,
• Торможение двигателя механизма подачи после каждого завершения сварки.
• Управление газовым электромагнитным клапаном
• Точечная и прерывистая сварка
• двухступенчатый/четырехступенчатый
• Все потенциометры и функциональные переключатели на плате
• очень простое подключение

Универсальная плата Мигомат МИГ-9

Режимы сварки:

Режимы работы устанавливаются с помощью поворотного переключателя P6, расположенного на материнской плате.

Подключите двигатель фидера и его источник питания (трансформатор соответствующего напряжения) к плате - согласно схеме. Напряжение, питающее двигатель фидера, должно быть близко к напряжению двигателя, для которого он приспособлен (или немного ниже - учитывая, что оно будет фильтроваться и несколько увеличится на конденсаторе фильтра), причем - зачастую КПД двигателя значительно превышает выше потребности и мотор имеет большой «запас» оборотов. Поэтому лучше заранее проверить, какое напряжение питания нам нужно для достаточной скорости подачи – и использовать напряжение питания, лишь немного превышающее необходимое. Нам определенно следует избегать ситуаций, когда у нас есть двигатель на 12 В, но мы питаем его напряжением 24 В, потому что у нас есть трансформатор... Система способна настолько снизить напряжение, но это вредно как для электроники, так и для двигателя. Неисправность может произойти в течение короткого времени. Питание двигателя может осуществляться от источника переменного или постоянного тока (любой полярности).

ВНИМАНИЕ!!!!

Системе требуется ОТДЕЛЬНЫЙ источник питания для управляющей электроники!!! ЭТО ДОЛЖНО БЫТЬ 9 В переменного тока или 12 В постоянного тока. НЕ ПОДКЛЮЧАЙТЕ НАПРЯЖЕНИЕ ДРУГИХ ЗНАЧЕНИЙ - это приведет к немедленному выходу из строя электроники!!!

От этого источника не требуется высокого КПД — достаточно примерно 0,1 — 0,2 Ампера. Однако величина этого напряжения чрезвычайно важна. Лучше всего использовать дополнительный небольшой трансформатор на напряжение 9В (ВНИМАНИЕ - это напряжение следует ИЗМЕРИТЬ и УБЕДИТЬСЯ в его правильности, а не просто прочитать по паспортной табличке - ведь реальное напряжение холостого хода будет значительно выше, и напряжение, указанное на табличке, относится к работе при полной нагрузке... )

Однако было предусмотрено решение – если возникла проблема с получением такого напряжения.

В левой верхней части платы (отмечено желтым цветом) имеется место для стабилизатора напряжения. В пустые поля можно впаивать электронные компоненты - получая стабилизированное постоянное напряжение 12В, которое мы подключаем к входу питания электроники.

Необходимые элементы: M3 — круглый мост на 1,5 А; С15 – С16 – 100нФ, С17 – 470мкФ/35В; C18 - 100мкФ/25В.

Газовый электромагнитный клапан и главный контактор управляются нормально разомкнутым контактом реле, расположенного на плате. Соединяем схему, как показано на рисунке. Электромагнитный клапан и катушка контактора могут быть рассчитаны на любое напряжение, при условии, что это одно и то же напряжение, и напряжение этого значения должно подаваться на их источник питания (плата только КОРОТКОЕ ЗАМЫКАНИЕ, она сама не подает напряжение).< /п>

Потенциометр P5 используется для регулировки скорости вращения двигателя подачи проволоки. Диапазон регулировки, т.е. максимальные и минимальные обороты, которые можно установить с помощью главного потенциометра, регулируется с помощью монтажных потенциометров P1 – P2.

Потенциометры P3, P4 используются для регулировки времени сварки и времени перерыва между сварками – в функциях спа.

Все потенциометры размещены на плате и подключены. Благодаря этому подключение системы максимально упрощается.
