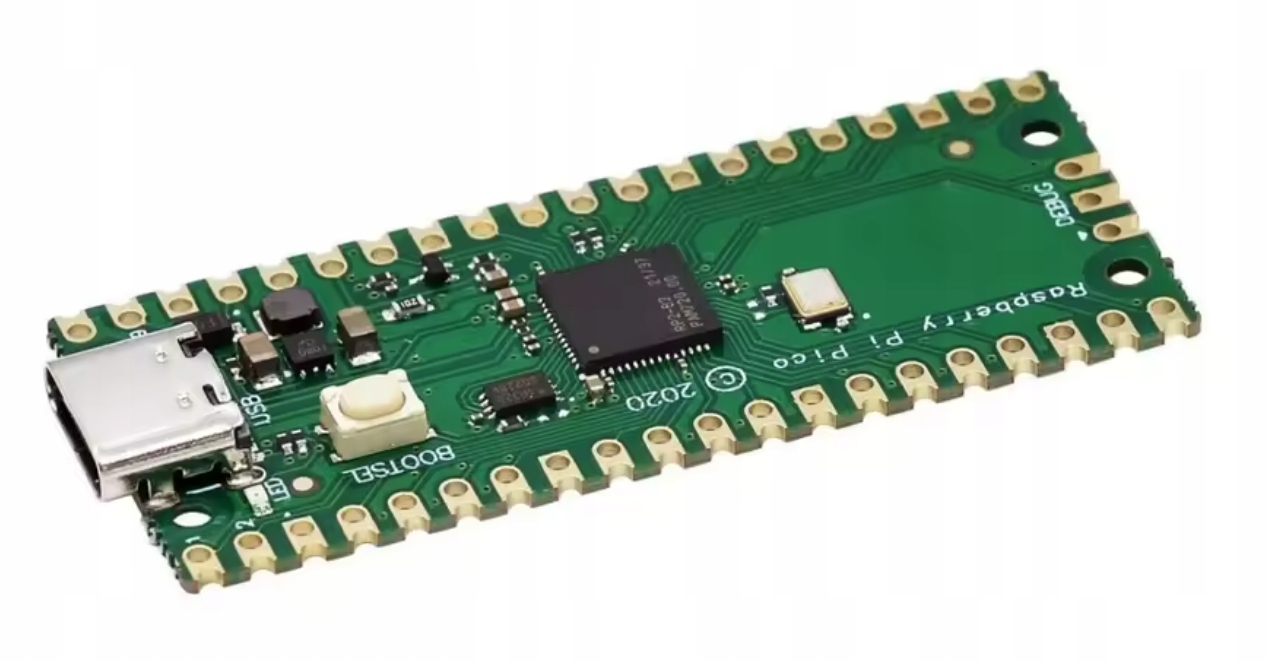

Плата Raspberry PI PICO, модуль с MCU RP2040 Cortex M0+ 2MB USB-C / 0249

Модуль микроконтроллера Raspberry Pi Pico — RP2040

Разработанный Raspberry, RP2040 оснащен двухъядерным процессором Arm Cortex-M0+ с внутренней оперативной памятью 264 КБ и поддержкой внешней флэш-памяти объемом до 16 МБ. Широкий диапазон универсального ввода-вывода включает I2C, SPI и, что уникально, программируемый ввод-вывод (PIO). Модуль предлагает бесконечное количество возможных приложений.

Raspberry PI Pico RP2040 USB-C

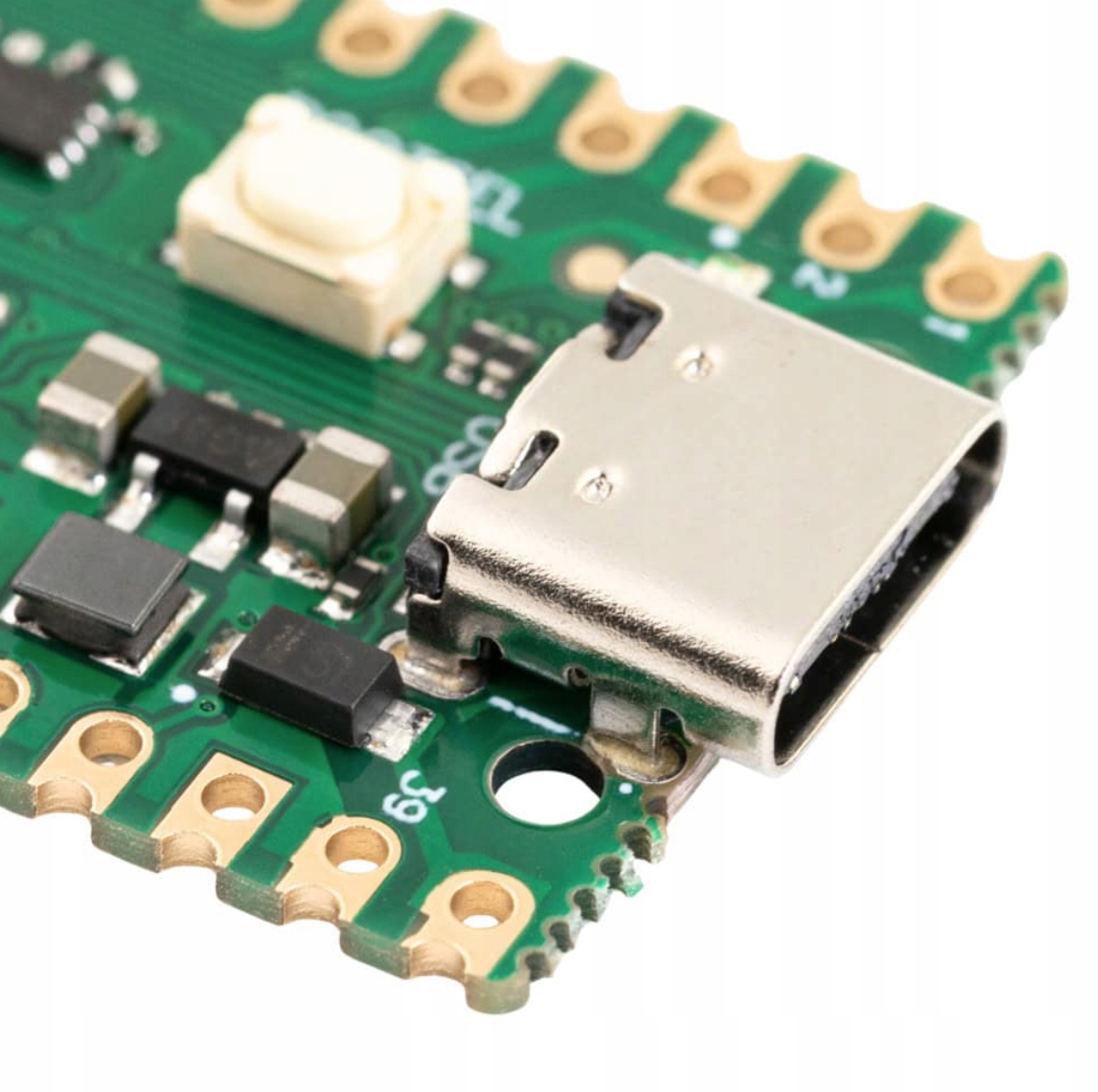

Зеленый, порт USB-C

Особенности:

• Питание: 1,8 – 5,5 В (возможность питания через USB или внешний источник)
• Микроконтроллер: Raspberry Pi RP2040
• ЦП: ARM Cortex-M0+ Dual-Core @ 133 МГц
• ОЗУ: 264 КБ SRAM
• Флэш-память: 2 МБ
• Порт USB: Type-C USB 1.1 с поддержкой Хост/устройство
• Вариант: без припаянных контактов
• Размеры: 53x21x4,5 мм

Спецификация

• размеры 53x21x4,5 мм
• Чип микроконтроллера RP2040, разработанный Raspberry Pi в Великобритании
• Двухъядерный процессор Arm Cortex-M0+, гибкая тактовая частота до 133 МГц
• 264 КБ на чипе SRAM
• 2 МБ встроенной флэш-памяти QSPI
• 26 многофункциональные контакты GPIO, включая 3 аналоговых входа.
• 2 UART, 2 контроллера SPI, 2 контроллера I2C, 16 каналов ШИМ.
• 1 контроллер USB 1.1 и PHY с поддержкой хоста и устройства.
• 8 конечных автоматов программируемого ввода-вывода (PIO) для поддержки периферийных устройств пользовательских устройств.
• Поддерживаемое входное напряжение 1,8–5,5 В. Постоянный ток.
• Рабочая температура от -20°C до +85°C.
• Замковый модуль позволяет паять непосредственно на несущую плату.
• Программирование методом перетаскивания с использованием запоминающего устройства через USB.
• Низкое энергопотребление в спящем режиме и режиме сна.
• Точные часы на кристалле.
• Датчик температуры.

Распиновка программатора и электроники:
