Міні-генератор функцій, DIY, AVT1327 B
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 30
Просматривая «Міні-генератор функцій, DIY, AVT1327 B» данный товар из каталога «Монтажные комплекты», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Мини-генератор функций своими руками, AVT1327 - набор для самостоятельной пайки! (требуется пайка)
Продюсер: АВТ

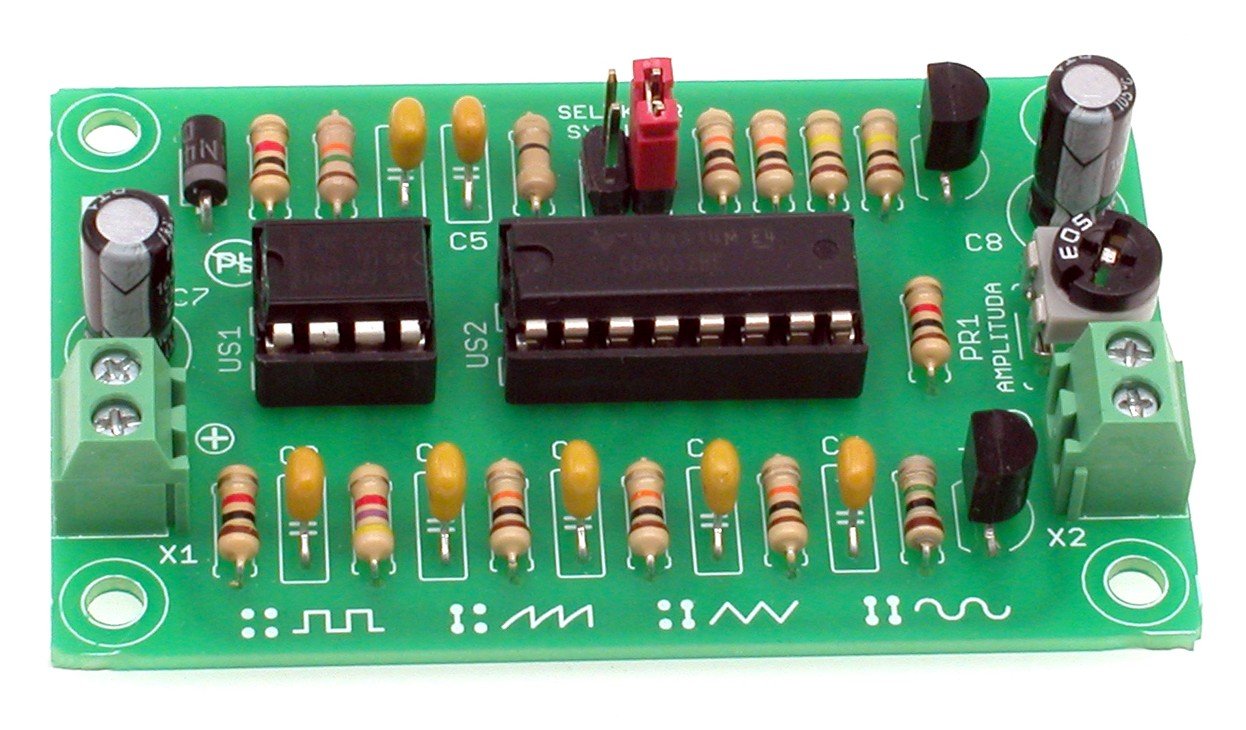

Фотографии спаянного набора.
Выбранные параметры:
- частота около 1 кГц
- выходные сигналы: прямоугольный, пилообразный, треугольный или синусоидальный
- меандр с коэффициентом заполнения около 50 %
- плавно регулируемое выходное напряжение
- питание: 5...10 В постоянного тока / 10 мА
- Размеры печатной платы 64x41 мм
- в комплект входит печатная плата, документация, набор элементов, перечисленных в документации и ссылке на PDF-файл ниже, а также программируемая система (если она присутствует в проекте)
С помощью бессмертного таймера 555 можно легко сконструировать генератор нескольких типов сигналов, способный работать как генератор функций. Модуль генерирует сигналы следующих форм: прямоугольную, пилообразную, треугольную и синусоидальную. Ограничением является возможность работы только с одной заранее выбранной частотой, но преимуществом является невероятная простота системы. Основным применением представленной системы будет работа в мастерской электроники в стационарном или портативном виде.
Перед покупкой прочтите документацию!
Документация доступна по адресу (скопируйте ссылку в новое окно браузера)
http://serwis.avt.pl/manuals/AVT1327.pdf
Посмотрите демонстрационное видео на YouTube — https://youtu.be/ixUEzi1EJGw
