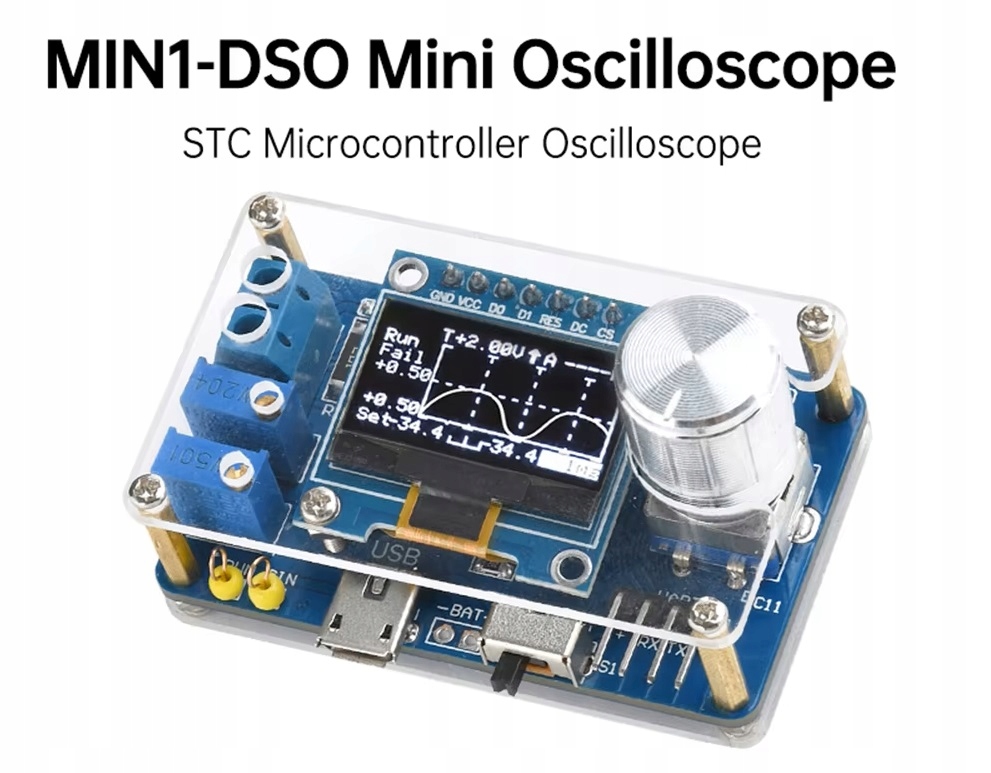

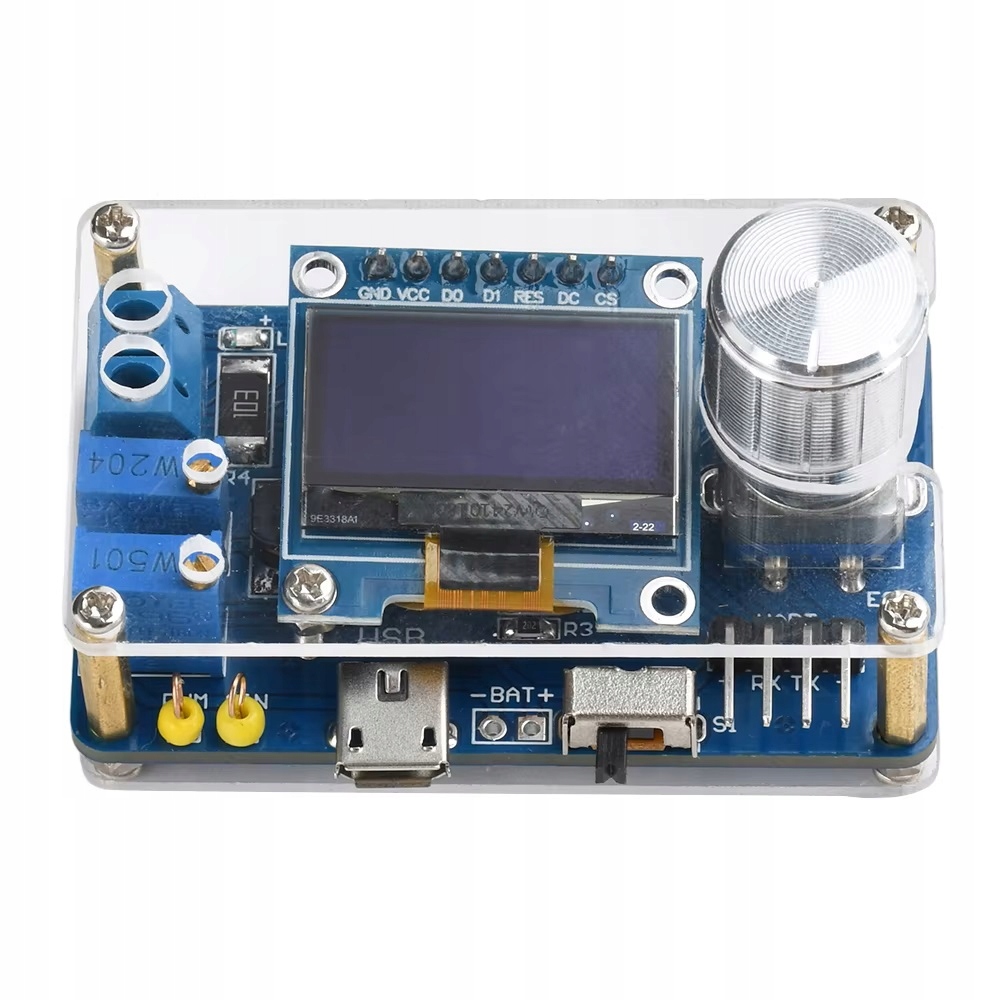

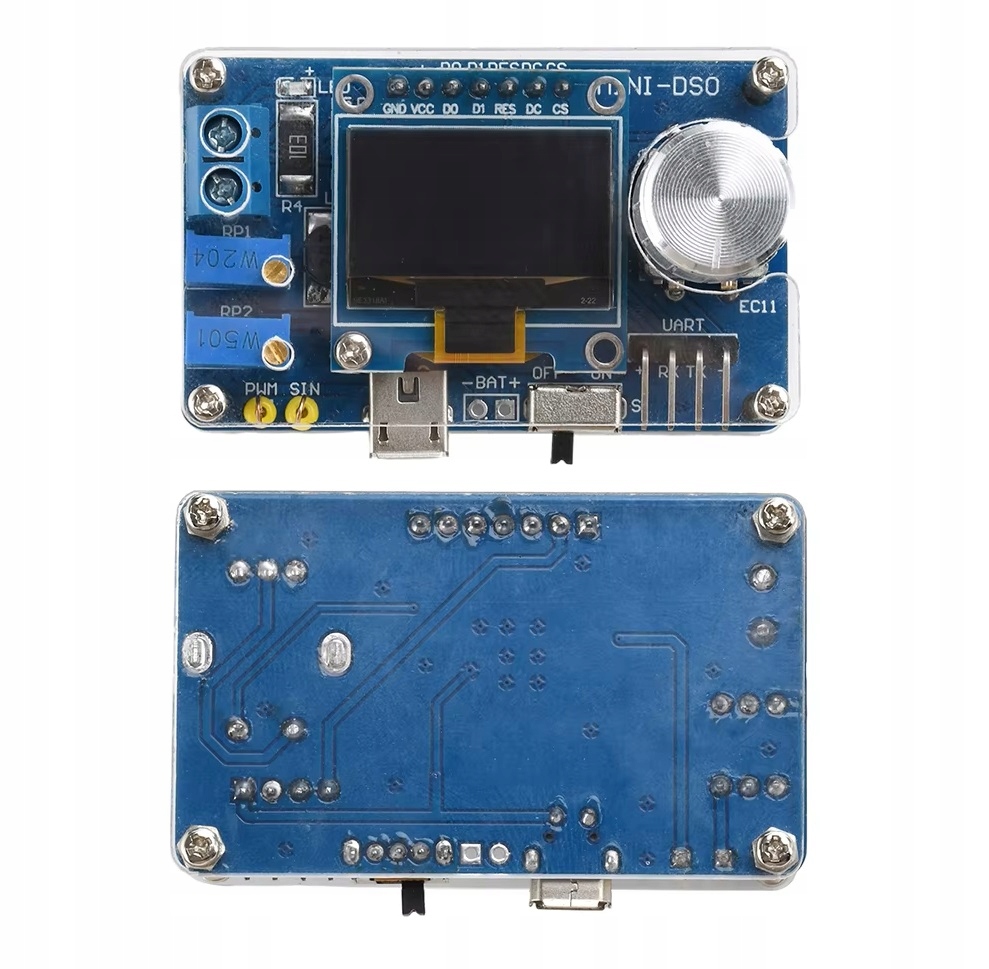

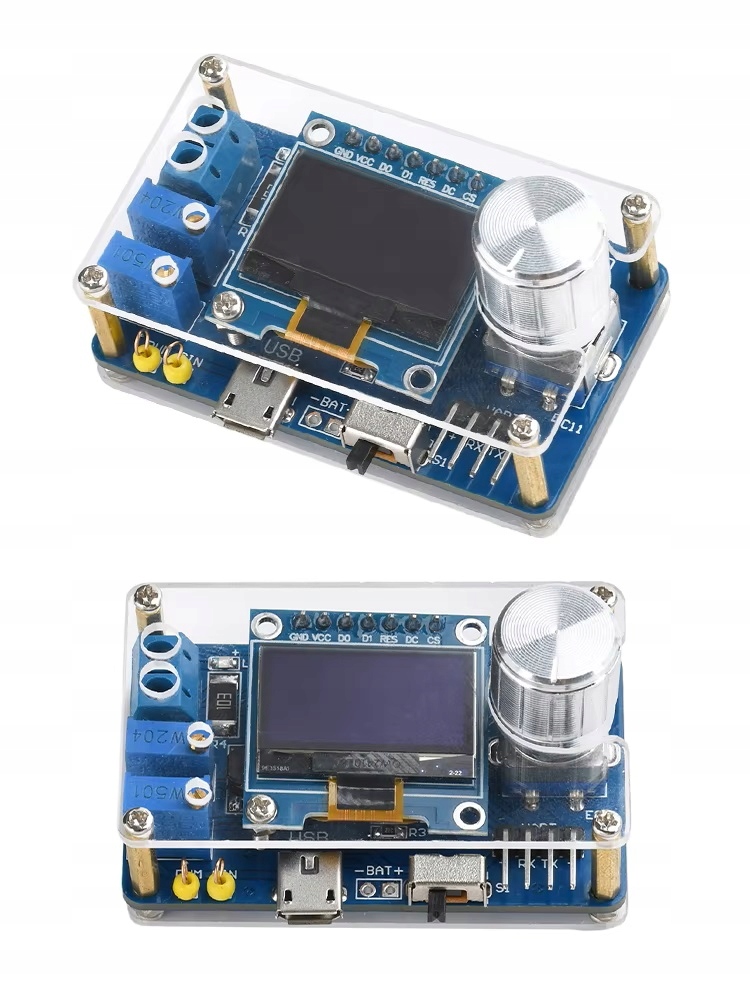

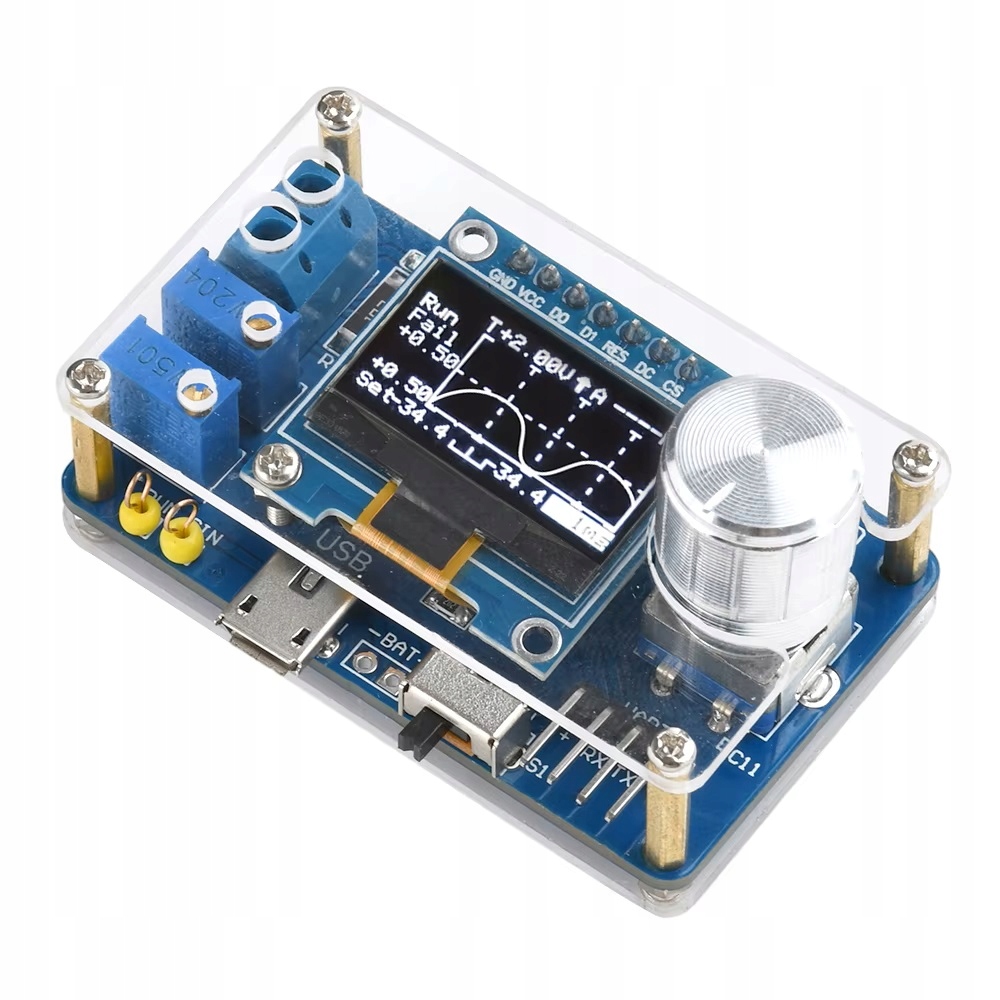

Электронный мини-цифровой осциллограф

STC OLED 0,96 дюйма

Экспериментальная

Система для самостоятельной сборки, пайки

Средняя сложность сборки.

Небольшие SMD-компоненты для пайки.

Время сборки около 180 минут.

Напряжение питания: 5 В постоянного тока (микро USB).

Диапазон напряжения: 0–30 В (требуется регулировка младшего разряда).

Выборка уровня: 10 кГц при 100 мкс/дел.

Сек/дел: 500 мс, 200 мс, 100 мс, 50 мс, 20 мс,

10 мс, 5 мс, 2 мс, 1 мс, 500 мкс, 200 мкс, 100 мкс

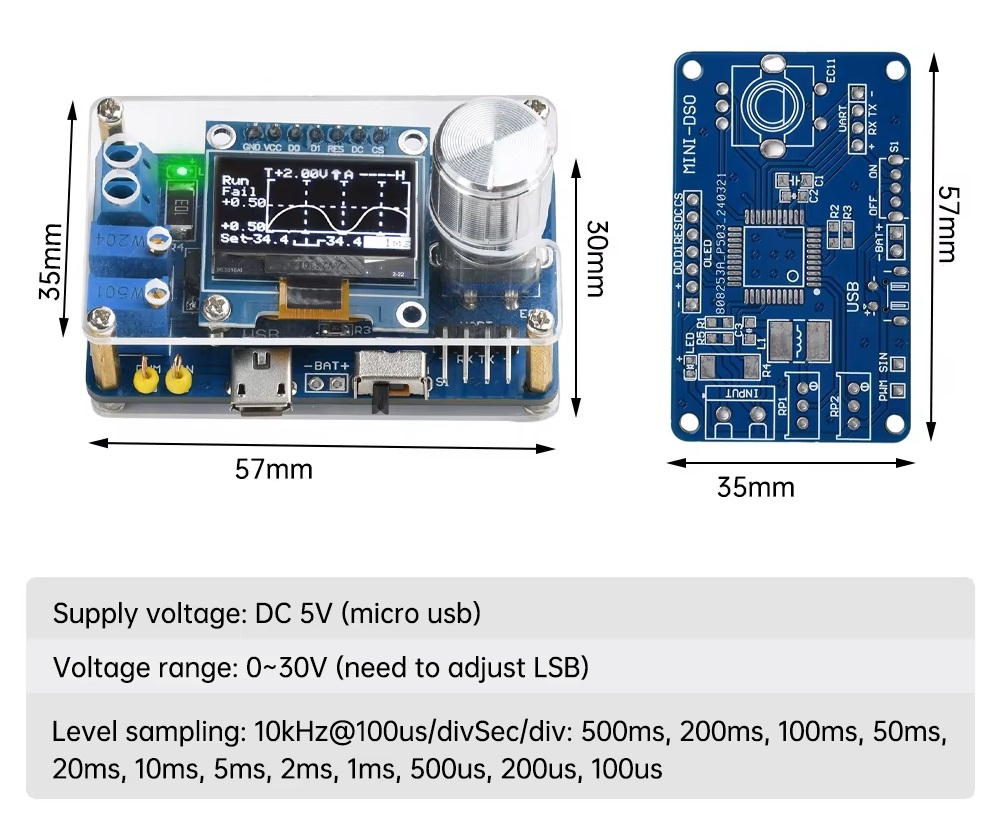

Размер печатной платы: 57 x 35 мм

Размер готового продукта: 57 x 35 x 30 мм

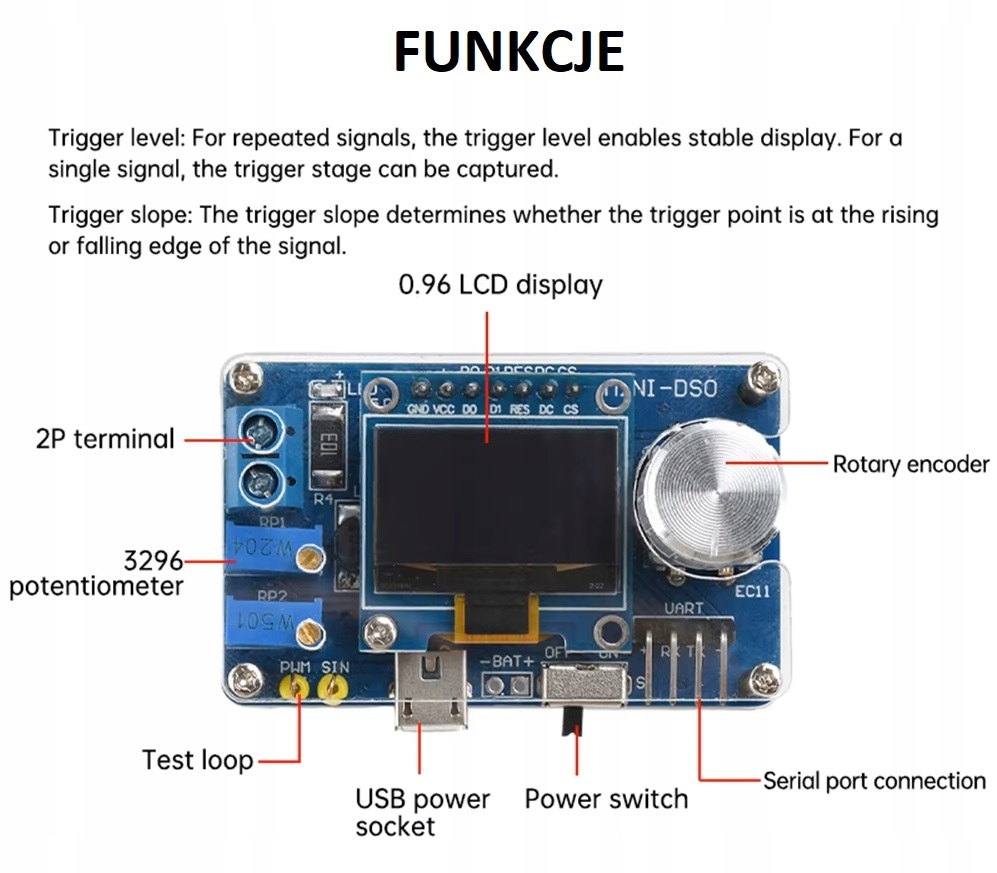

Функции:

1. Световой индикатор: обычно световой индикатор горит, показывая, что идет выборка.

2. Существует три режима запуска: автоматический режим, нормальный режим и одиночный режим.

3. Наклон запуска: наклон запуска определяет, находится ли точка запуска на нарастающем или спадающем фронте сигнала.

4. Уровень запуска: при повторении сигналов уровень запуска может обеспечить стабильное отображение. Для однократных сигналов можно зафиксировать уровень запуска

5. Сохранение настроек: после выхода из интерфейса настройки все параметры интерфейса настройки и основного интерфейса будут сохранены в EEPROM

6. Генератор сигналов: PWM (генератор ШИМ) и SIN (генератор синусоидальных сигналов), отрегулируйте RP1 и RP2 для соответствующего изменения амплитуды.

Инструкция:

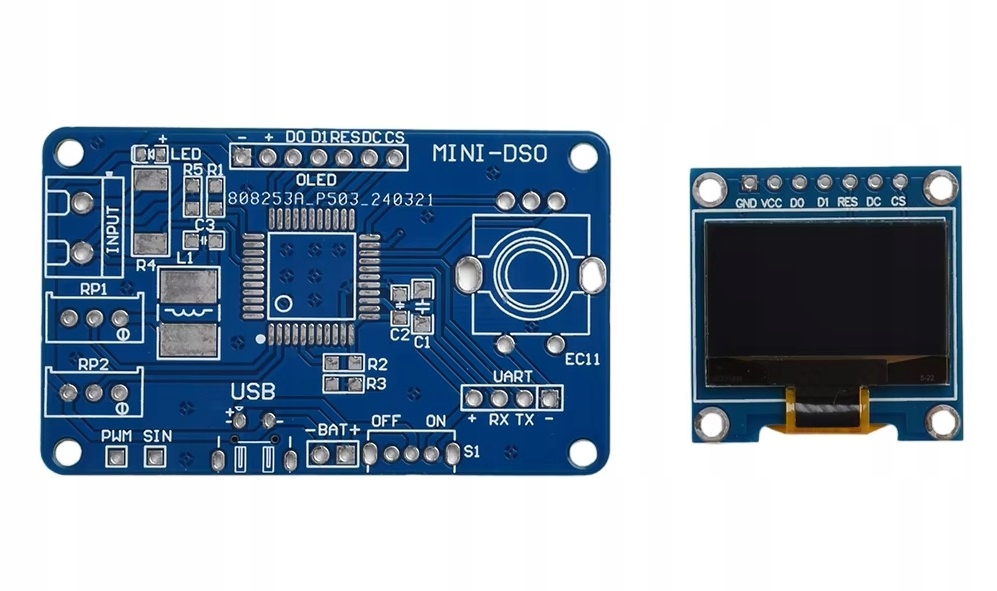

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку; их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
