Коммутатор xPoE-3-11A ATTE

3 порта 10/100Мбит/с - расширитель сигнала, 1xPoE IN 802.3at/af + 2xPoE OUT

Описание продукта:

xPoE-3-11A — неуправляемый сетевой коммутатор PoE, работающий как расширитель (повторитель) локальной сети и источник питания PoE. Устройство восстанавливает сетевой сигнал и передает питание PoE на выбранные выходы. Чаще всего используется как «усилитель» для расширения сети на участках длиной более 100м. Кроме того, он идеально подходит в качестве «активного сплиттера» в ситуациях, когда нам необходимо подключить несколько приемников PoE (например, несколько IP-камер) к одному кабелю UTP или когда необходима дополнительная ветвь сети.

Неуправляемый PoE Коммутаторы без блока питания серии xPoE предназначены для работы с IP-камерами и другими сетевыми устройствами, питающимися по стандартам PoE 802.3at/af и PoE PASSIVE. Устройство имеет очень небольшие размеры, что позволяет легко установить его в небольших помещениях.

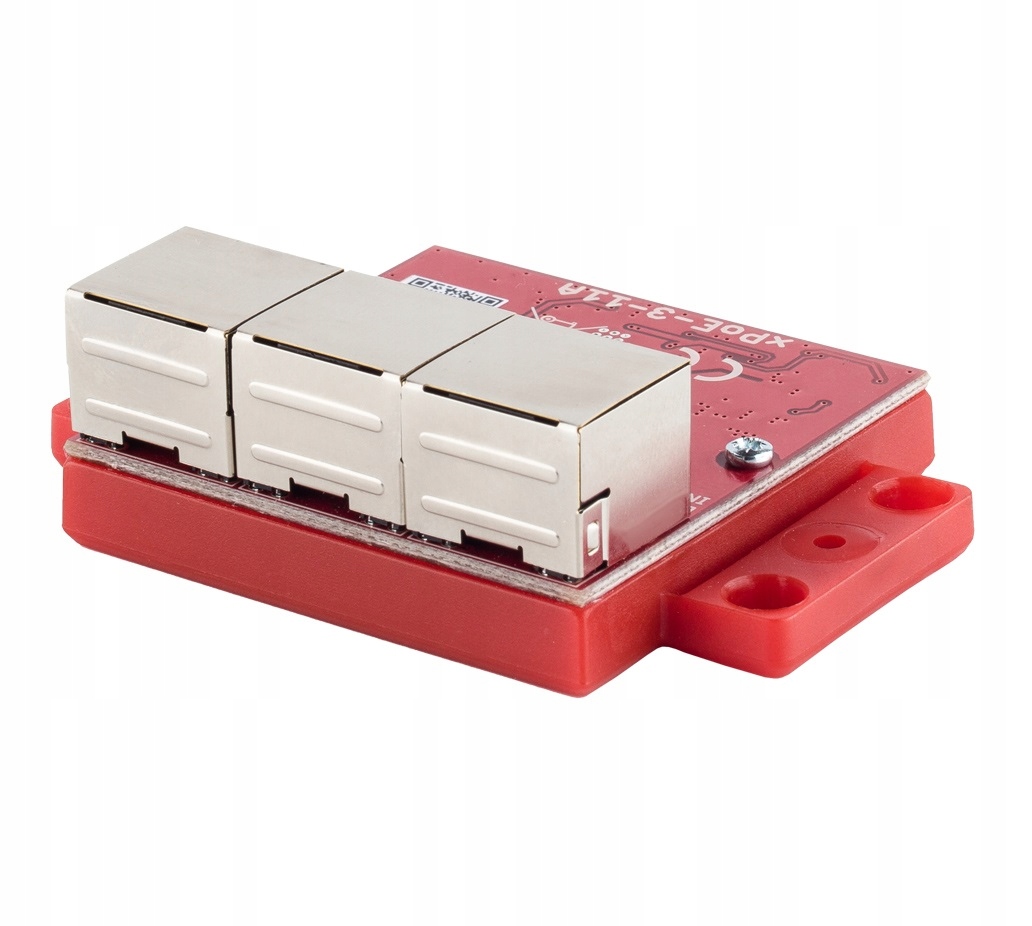

Продуманная конструкция устройства представляет собой сам корпус. Сочетание ламината и фрезерованного поликарбоната обеспечивает защита и изоляция при минимально возможных размерах устройства. Расположение разъемов RJ-45 также не случайно – благодаря ему вилки RJ45 не занимают дополнительного места.

Наиболее важные особенности:

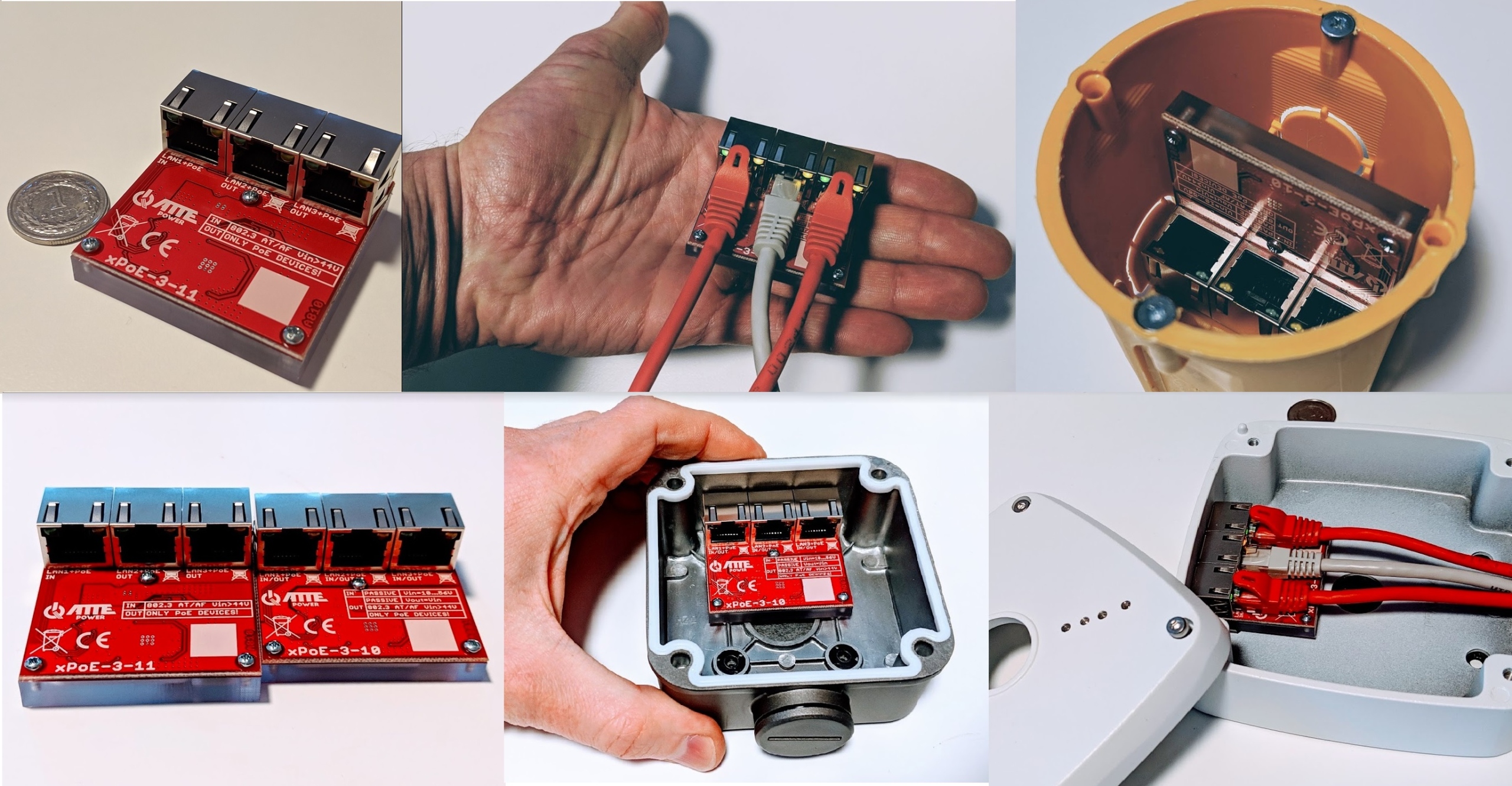

✅миниатюрный дизайн позволяет установить в основании камеры,

✅ питание от другого коммутатора PoE в стандарте 802.3at, 802.3af или пассивном (порт PoE IN),

✅ возможность питания до 2 приемников 802.3at/af или пассивного PoE (PoE OUT порты),

✅ общая мощность до 40 Вт,

✅ каскадное питание (один коммутатор питает другой) ,

✅ простой и быстрый запуск без необходимости настройки параметров,

✅ очень низкое энергопотребление (< 0,5 Вт ),

✅ последовательный запуск выходов PoE.

Технические данные:

⏩ Порты LAN:

• 3 порта RJ45 10/100 Мбит/с (автоматический MDI -MDIX, автосогласование)
• 1 вход LAN+PoE
• 2 выхода LAN+PoE

⏩ Функции порта: LAN 1: ВХОД PoE (переключатель питания): пассивный (до 40 Вт) или 802.3at (до 30 Вт) или 802.3af (до 15 Вт); PIN-коды PoE: 1,2 (В+/-) 3,6 (В+/-) и/или 4,5 (В+/-) 7,8 (В+/-)

⏩ Функциональные порты:

• LAN 2: PoE OUT (питание для другого повторителя или камеры): Пассивный; PIN-коды PoE: 1,2 (В-) 3,6 (В+) 4,5 (В+) 7,8 (В-)

• LAN 3: ВЫХОД PoE (питание камер): Пассивный; PIN-коды PoE: 4,5 (В+) 7,8 (В-)

⏩ Функции порта: LAN2...LAN3 : Последовательная активация Выходы PoE: LAN2...LAN3 (при запуске или после короткого замыкания)

⏩ Выбор стандарта PoE (at/af): LAN1 (PoE IN): автоматически, по умолчанию 802.3at, если поддерживается выключателем питания

⏩ Напряжение питания: LAN1: 44...56 В постоянного тока (Vin)

⏩ Выходное напряжение: Vout = Vin

⏩ Потребляемая мощность: 0,5 Вт

⏩ Защита порта :

• LAN 1 ... LAN 3: защита от перенапряжения

• LAN 1: защита от перегрузки 1 А с автоматическим восстановлением

⏩ Индикация работы:

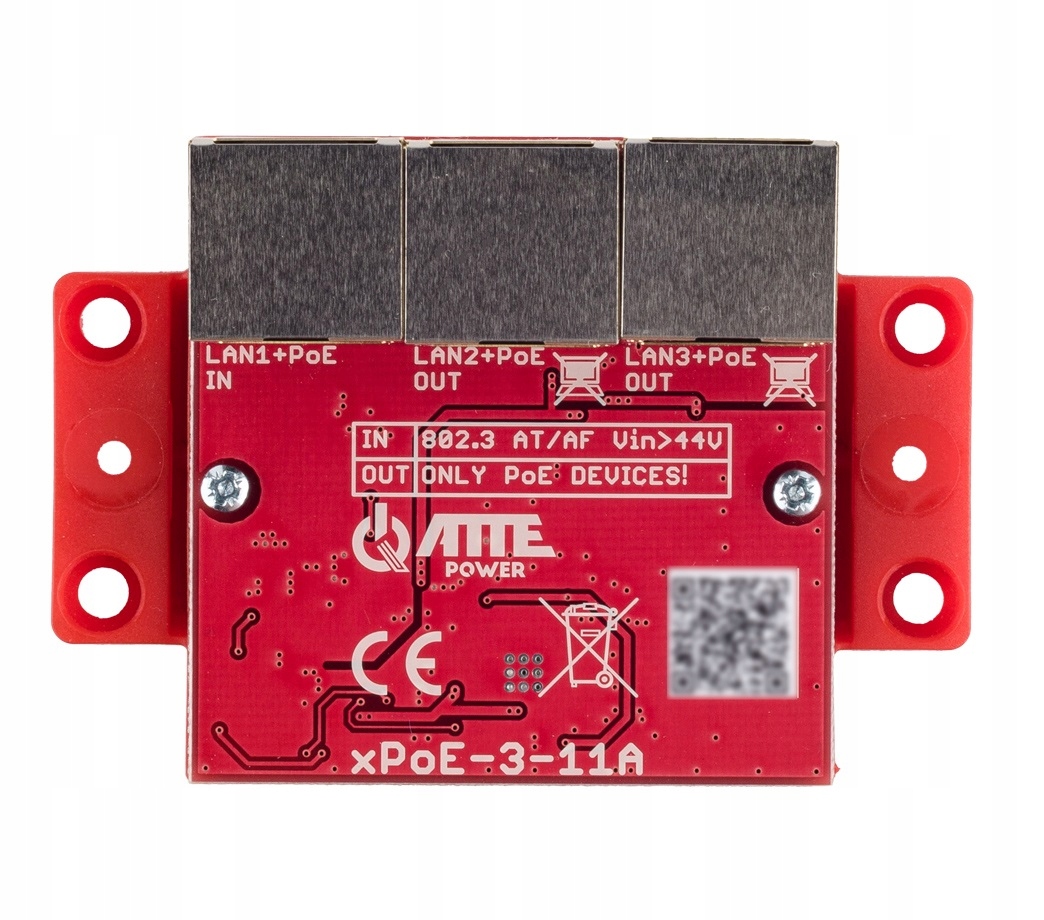

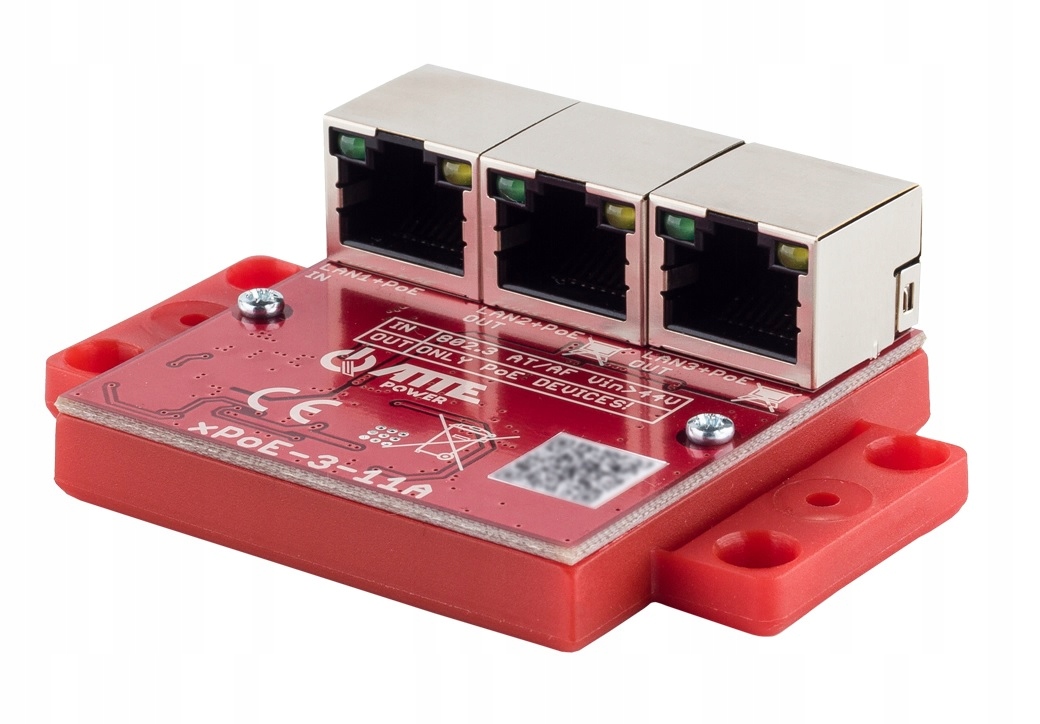

• Светодиод в разъемах RJ45:
• LAN 1 (желтый) — питание устройства
• LAN 2…LAN 3 (желтый) — наличие питания PoE
• LAN 1…LAN 3 (зеленый) — соединение и передача данных

⏩ Конструкция корпуса: Поликарбонат

⏩ Рабочая температура: -25°C...+65°C

⏩ Уровень защиты: IP20

⏩ Размеры: 51 x 51 x 23 мм

⏩ Вес: 0,042 кг

Примеры применения:

Базовое использование устройства - когда нам нужно установить еще одну IP-камеру на одну витую пару UTP взамен существующей или разветвить сеть и питание PoE на другую точку .

Код производителя: xPoE-3-11A
