Мы/OM Module Z80 - расширенная замена Mik89 для собственной сборки

Код: 17400049686
Как заказать
1903 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №110434233
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 3

Просматривая «Мы/OM Module Z80 - расширенная замена Mik89 для собственной сборки», вы можете быть уверены, что данный товар из каталога «[rubrica_name]» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

расширенный входной модуль-экспорт пользователя в соответствии с Mik89.

Это эквивалент Mik89, то есть компьютерный модуль CA80 в «старой» версии. Было добавлено много дополнительных функций:

  • Два последовательных порта передачи (z80sio).
  • Два интегрированных генератора CLK 4MHZ и SIO 2,4576 МГц.
  • Частотный делитель NMI (74HC93 или 74LS90).
  • Интерфейс дисплея LCD (HD44780).
  • разъем Zu64 в соответствии с «новым» CA80.
  • Разъем серийного передачи спектра ZX.

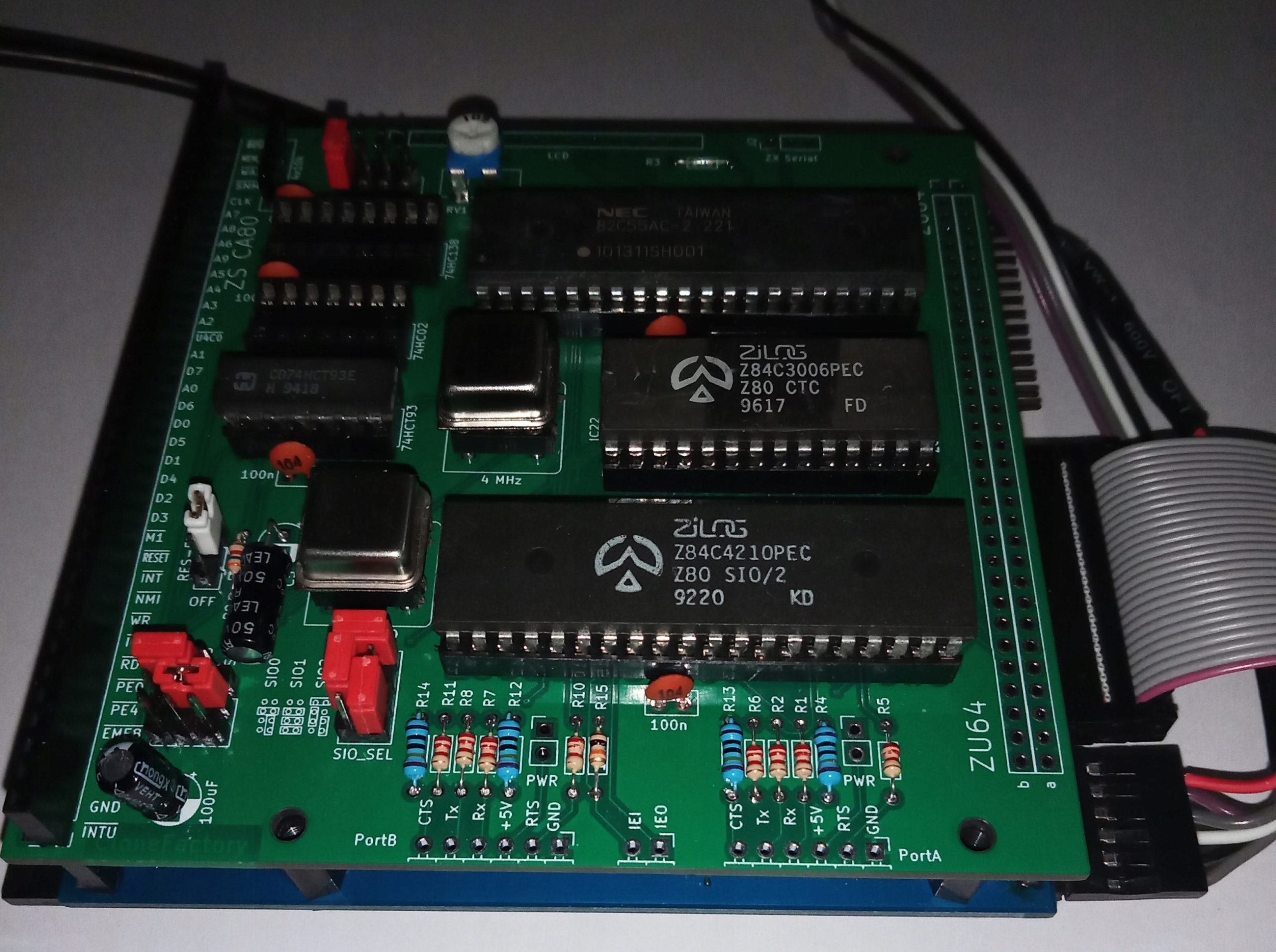

    • На фото показана собранная тестовая копия.

    Набор состоит из:

    • Печатная плитка
    • Интегрированные цепи:
  • tmpz84c41ap-8 (неиспользованный),
  • eprom 27c128 с загруженным программным обеспечением (в Ca80-mini),
  • Системы TTL (CMOS).
    • Connector,
    • Резисторы и резисторные лестницы,
    • Конденсаторы,
    • потенциометр,
    • Стоей за интегрированные схемы,
    • przytkar,
    • Колышки расстояния.

    нет z80ctc i 8255.

    Интегрированные системы защищены антиэлектростатической пеной и помещают в безопасную сумку.

    Монтажные разъемы и отверстия расположены так же, как и в других модулях «мини -мини -версий», что позволяет устанавливать компьютер с минимальным количеством кабелей.

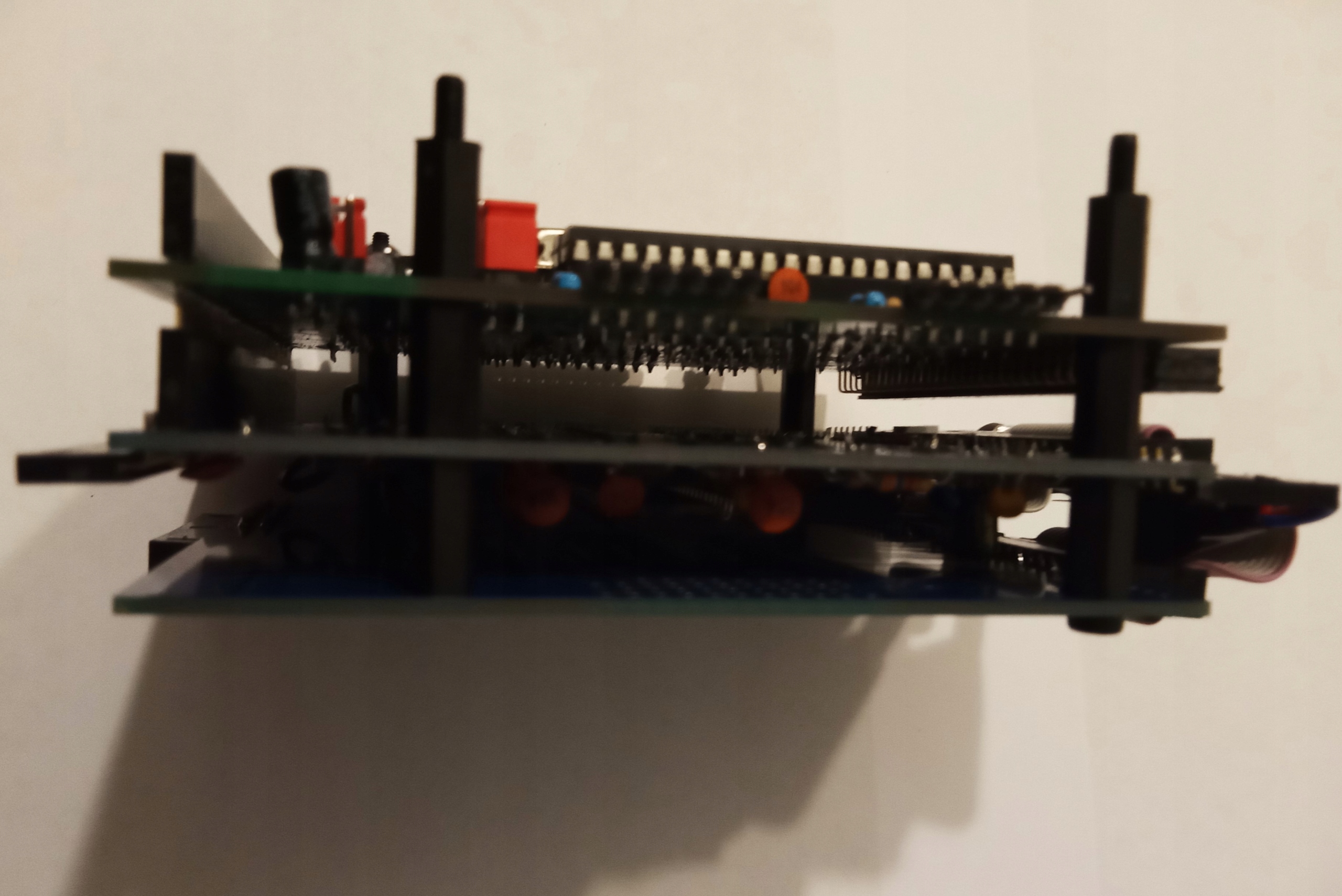

    Модуль с дисплеем лампы также подходит для системы. Вы можете положить большой «бутерброд».

    На фотографии есть плитка с различных этапов разработки проекта.

    Справа существует минимальная версия компьютера, состоящая из двух модулей:

    • Ca80-mini
    • ca80-multi

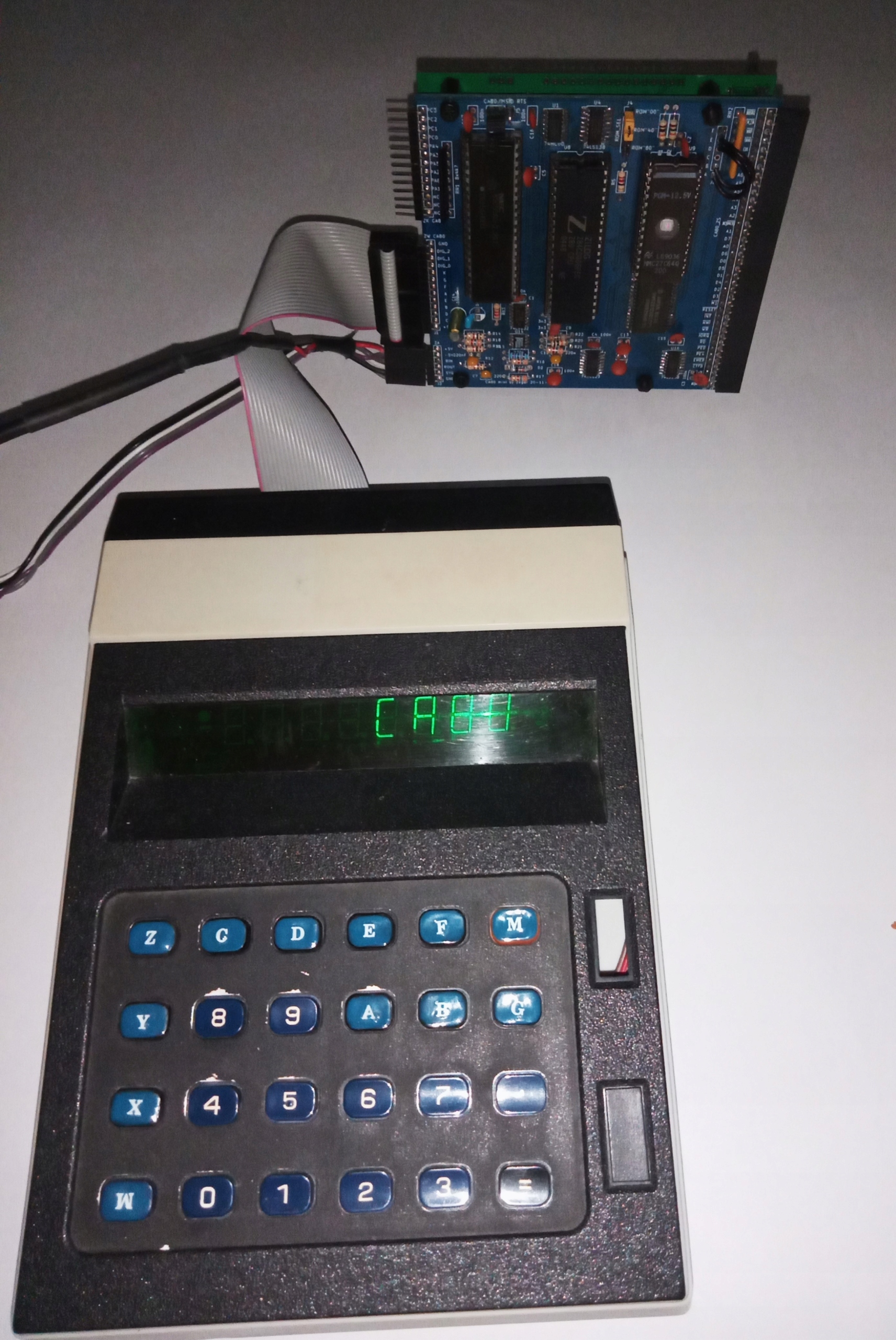

    Как третий, вы можете прикрепить плитку VFD (ELWRO144), которая будет использоваться в качестве разъема IDC для подключения клеммы (от калькулятора).

    Система Z80SIO была произведена в разных версиях. SIO/0, SIO/1, SIO/2 требует другого местоположения источников SIO-SEL. (Описание на пластине)

    Набор включает в себя японскую замену SIO/1.
