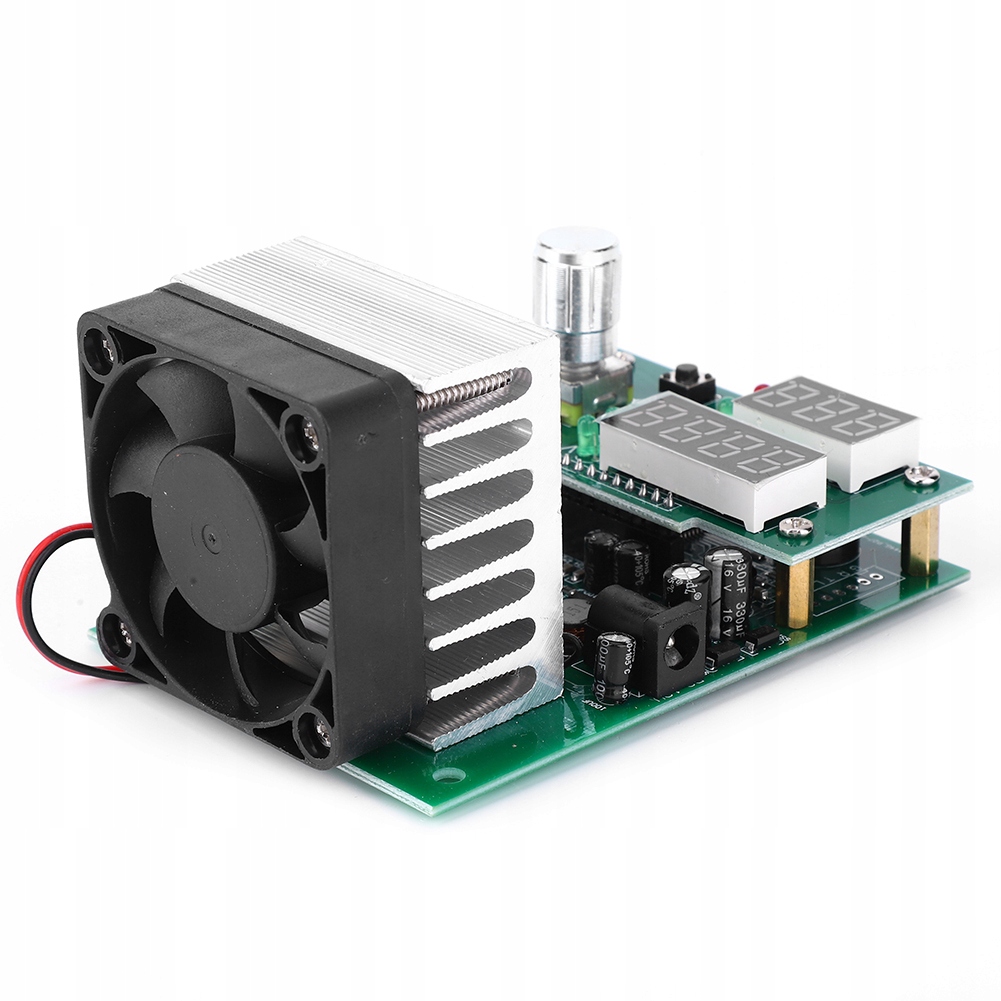

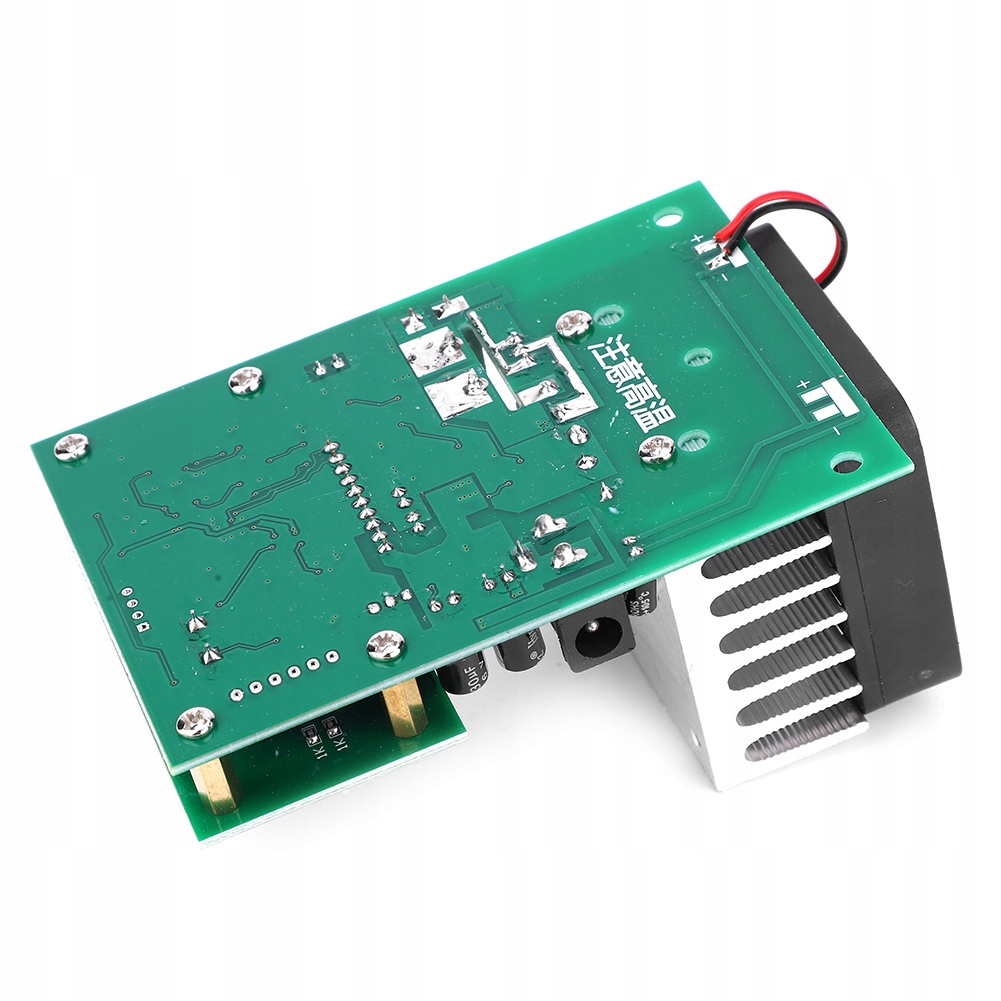

ТЕСТЕР ЕМКОСТИ АККУМУЛЯТОРА 30 В 10 А 60 Вт

⚙️Характеристика: ✅Оригинальные ИК-лампы, изготовленный на заказ высокоскоростной вентилятор NMB с двойным шарикоподшипником и функцией бесступенчатого контроля температуры, с промышленным радиатором с большими зубьями, не боящийся пыли, может обеспечить долгосрочную стабильность работы (конструкция промышленного класса исключает использование дешевого радиатора процессора), резервирование мощности не менее 50 (25).

✅Классический цифровой ламповый дисплей, интуитивно понятный и долговечный (по сравнению с ЖК-дисплеем он более устойчив к высоким температурам, почти хорошо).

✅Настройка поворотного энкодера, проста в использовании и имеет различные функции!

✅Многотональный звуковой сигнал, большой опыт эксплуатации.

✅Все 100 сил старения после завода.

✅С функцией автоматического запоминания всех параметров, очень подходит для установки шкафа питания с автоматическим старением.

⚙️Технические характеристики:

Режим работы: сохранение тока в одиночном режиме (CC)

Ток разряда: 0,20–9,99 А, шаг 0,1 А или 0,01 А

Максимальная погрешность тока разряда: 0,7–0,01 А

Максимальная погрешность измерения емкости: 0,5 А, 2,5, 2 А 1,5, 5 А и выше 1,2

Диапазон настройки нижнего напряжения (нагрузочной нагрузки): 1,0–25,0 В с шагом 1 В или 0,1 В

Напряжение разряда: 1,00–30,00 В (с учетом внутреннего сопротивления МОП и других потерь измеренное входное напряжение 1 В может поддерживать ток до 6–7 А, должно быть 9,99 А). измерено, когда напряжение превышает 1,3 В)

Максимальная погрешность измерения напряжения: 0,8 +-0,02 В

Максимальная мощность: превышение мощности на 60 Вт автоматически ограничивает максимальный ток (при максимальной мощности 60 Вт для 6 В он может открыть 9,99 А, а при 20 В максимум может открыть только 3,00 А)

Максимальное статистическое значение теста батареи: 999,9 Ач или 9999 Втч, достижение значения тестовой остановки (до первого значения условия остановки)

Положение позиционирующего отверстия: 60 мм * 88 мм, диаметр отверстия 3,2 мм

Источник питания нагрузки: ток 12 В, 0,5 А или более

Управление вентилятором: включено Интеллектуальное управление вентилятором (вентилятор может автоматически и бесступенчато регулировать скорость в зависимости от температуры радиатора)

Функция защиты: защита от перегрева «otP», защита от кратковременной перегрузки по мощности «oPP», защита от перенапряжения «ouP», защита от обратного включения, защита от неправильного напряжения питания.

Обучающее онлайн-видео:

Видео использования функции электронной нагрузки (скопируйте в адресную строку для просмотра): http://v.youku.com/v_show/id_XODEyNTM2ODQ0.html

Видео работы тестера емкости аккумулятора: http://v.youku.com/v_show/id_XODE1NjU0Mzc2.html

Работа инструкции:

A: Настройка режима (заводская настройка по умолчанию для режима электронной нагрузки): одновременно нажмите и удерживайте кнопку «старт-стоп» (может быть, красная кнопка), чтобы включить тестер, пока на дисплее не появится надпись «Fun *», после отпускания кнопки поверните ручку, чтобы изменить настройку «Fun1»; для режима электронной загрузки «Fun2quot; это режим проверки емкости аккумулятора. Нажмите кнопку «Старт-стоп», чтобы войти в настройку зуммера, также поверните ручку, чтобы включить зуммер «bEon» или «bEoF» выключить. После завершения настройки снова нажмите кнопку «Старт-стоп», тестер перезапустится.

II: Режим электронной загрузки:

1. Включите источник питания 12 В, чтобы запустить режим электронной нагрузки, убедитесь, что он находится в состоянии остановки (индикатор RUN не горит, в противном случае нажмите переключатель «Пуск-стоп», чтобы отключить нагрузку) при подключении тестируемого источника питания для проверки порта входного питания (P + P-), обратите внимание на полярность, не подключайте неправильно!

2. Установите ток и нижнее предельное напряжение с помощью ручки, поверните ручку, чтобы установить значение текущего положения настройки, нажмите ручку, чтобы переключить цифру настройки, два цифровых индикатора в середине цифровой трубки и цифровую трубку справа от индикатора VA одновременно, чтобы определить текущее положение настройки.

3. нажмите переключатель «старт-стоп», нагрузка начнет работать, «RUN» загорится, схема подаст установленный ток разряда к измеряемому входному источнику питания, и в то же время фактическое напряжение входной нагрузки будет отображаться в верхней строке, а когда напряжение ниже установленного нижнего предельного напряжения, индикатор «RUN» будет мигать и сопровождаться коротким звуковым сигналом. Когда напряжение ниже установленного нижнего предела напряжения, индикатор «RUN» мигает и сопровождается коротким звуковым сигналом.

4. Ток можно изменить в любой момент во время испытания. Если вы хотите изменить нижний предел напряжения, перед изменением необходимо остановить нагрузку.

⚙️Примечание:

В состоянии тревоги ток можно регулировать только в сторону уменьшения, но не вверх! Функция автоматического энергосбережения тестера может сохранить установленные параметры и рабочее состояние при сбое питания для повторной подачи питания, которое будет полностью восстановлено до состояния и данных сбоя питания.

III: Режим проверки емкости аккумулятора:

1. Проверяемый аккумулятор необходимо предварительно полностью зарядить с помощью специального зарядного устройства!

2. Включите тестер, чтобы войти в режим проверки емкости аккумулятора, подключите положительные и отрицательные полюсы линии тока аккумулятора к клеммам P+P-, а если для тестирования используется четырехпроводное устройство, одновременно подключите положительные и отрицательные полюсы интерфейса проверки напряжения четырехпроводного устройства к порту V+V-.

3. Установите ток разряда и напряжение завершения разряда, повернув ручку (см. описание II:2), после настройки нажмите переключатель «старт-стоп», тестер сначала обнаружит батарею и линию и автоматически определит 2-4 провода (идентификация 2-проводной линии отображает JS-2, идентификация 4-проводной сети отображает JS-4, если дисплей ненормальный, остановите тест и проверьте проводку), затем войдите в тест, затем войдите в тест, если появится код ошибки, обратитесь к описанию ниже. Если появляется код ошибки, обратитесь к инструкциям ниже.

4) В процессе тестирования на цифровом дисплее будет отображаться напряжение аккумулятора, текущая разрядная емкость Ач и текущая энергия разряда Втч. Когда разряд завершится (напряжение аккумулятора ниже установленного), тестер отобразит данные в Ач и начнет быстро мигать, сопровождаясь звуковым сигналом.

5. Нажмите кнопку «старт-стоп» или переключатель, чтобы выключить сигнал тревоги. Вы можете повернуть ручку, чтобы отобразить данные о разряде аккумулятора, включая емкость разряда Ач, энергию разряда Втч и напряжение платформы V. Нажмите кнопку «старт-стоп» еще раз, чтобы очистить данные и восстановить интерфейс начальной конфигурации перед тестированием следующей батареи.

⚙️Дополнительные примечания:

1. Процесс тестирования батареи можно отрегулировать в любой момент во время тока разряда. Если вам необходимо отрегулировать напряжение завершения, вы можете приостановить модификацию разряда, нажав переключатель «старт-стоп» (пауза разрядки вернется на страницу настроек, в это время разряженные данные не будут потеряны. Если вам нужно очистить данные, вы можете долго нажимать переключатель «старт-стоп», пока на дисплее не появится 0,000 Ач).

2. Тестер может автоматически записывать установленные параметры при отключении питания, а также записывать все параметры и состояние при сбое питания во время процесса тестирования, а также состояние тревоги в конце теста, и все будет автоматически восстановлено при повторном включении питания.

Код защиты от ошибки и его значение:

Err1: напряжение тестовой батареи слишком высокое.

Ошибка 2: Напряжение батареи ниже установленного напряжения завершения, батарея не подключена или батарея перевернута.

Ошибка 3: Внутреннее сопротивление линии слишком велико или аккумулятор не может выдержать установленный ток разряда.

Ошибка 4: неисправность цепи.

Ошибка 6. Недостаточно работающий источник питания. Замените его на стандартный регулируемый источник питания 12 В с током питания не менее 0,5 А.

otP: защита от перегрева.

Ert: неисправность датчика температуры или слишком низкая температура.

ouP: Перенапряжение в режиме электронной нагрузки.

oPP: кратковременная высокая мощность в режиме электронной нагрузки.
