Модель регулятора швидкості електродвигуна DIY KIT
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 5
Оплачивая «Модель регулятора швидкості електродвигуна DIY KIT» данный товар из каталога «Монтажные комплекты», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Электродвигатель с регулируемой скоростью
Модель для самостоятельной сборки
, пайка.

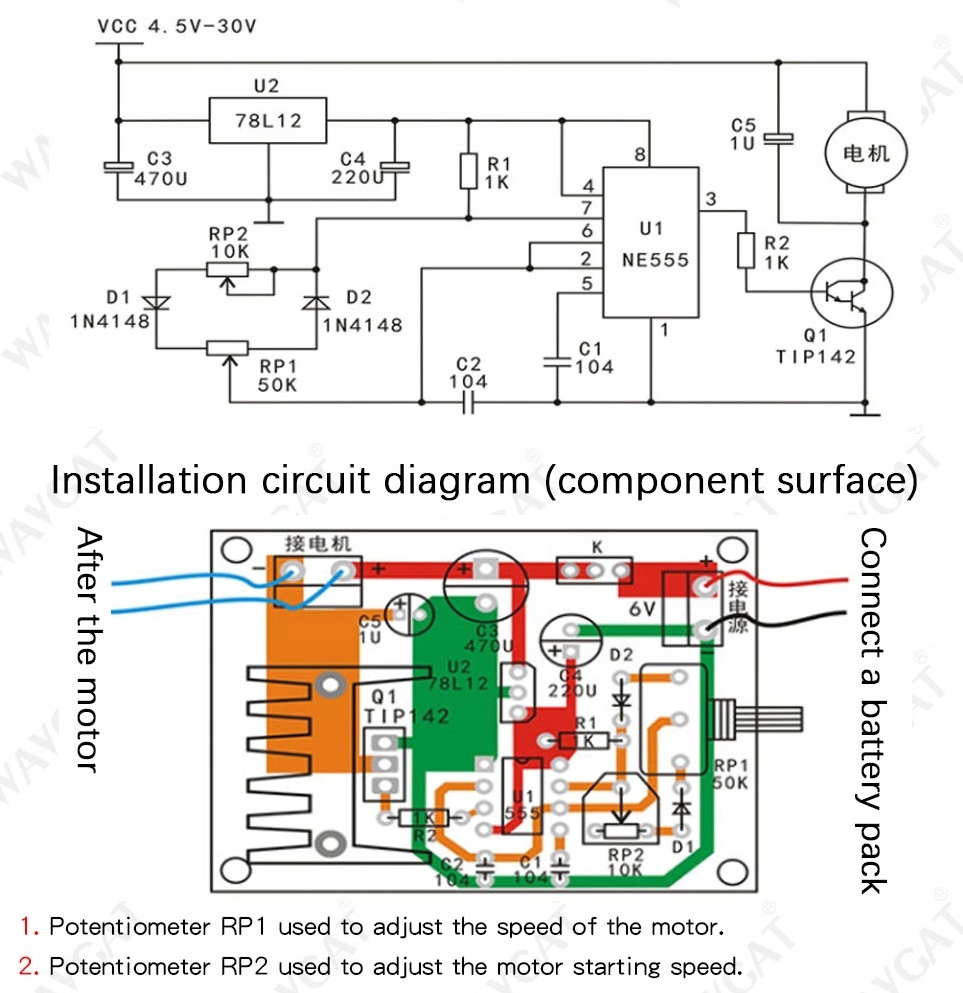

Система и компоненты NE555 представляют собой схему мультивибратора с регулируемым рабочим циклом. Частота колебаний от 3 до 5 кГц. Q1 также является автоматическим выключателем. Импульсный выходной сигнал с третьего вывода NE555 контролируется R2. Выключатель питания Q1 также является регулятором скорости двигателя постоянного тока. Регулировкой потенциометра RP1 можно изменить рабочий цикл импульсного сигнала. Чем больше рабочий цикл импульсного сигнала, тем больше средний ток, проходящий через двигатель, и тем выше скорость двигателя. И наоборот, чем медленнее скорость двигателя.
1. Потенциометр RP1 используется для регулировки скорости двигателя.
2. Потенциометр RP2 используется для регулировки начальной скорости двигателя.
Инструкция:
Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
