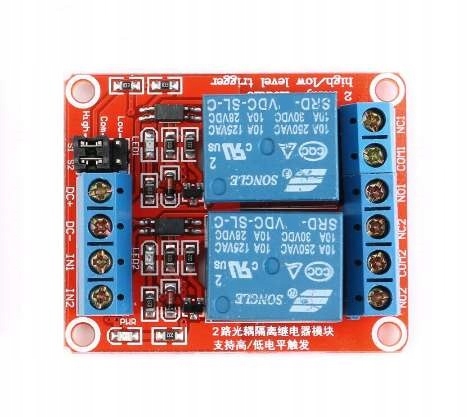

ДВУХКАНАЛЬНЫЙ РЕЛЕЙНЫЙ МОДУЛЬ 24В 10А/230В Hi/Lo

Универсальный двухрелейный исполнительный модуль с оптоизоляцией, срабатывающий по низкому состоянию (короткое замыкание на массу) или высокому состоянию (короткое замыкание) цепь на +24 В). При питании от сети 24 В к изолированному выходу можно подключить любое напряжение в диапазоне 0–250 В (например, сетевое 230 В, постоянное напряжение 24 В постоянного тока) с током до 10 А.

Подключите источник питания к разъему DC+. (+24В) и DC- контакты («земля») и управляющий сигнал подается на входы IN1-IN2. Выбор низкого или высокого управления осуществляется с помощью перемычек S1-S2 отдельно для каждого канала.

Также модуль имеет два сигнальных диода - силовой диод и диод активации реле.

Цвета электронных компонентов могут быть изменены, размеры и параметры остаются неизменными и соответствуют описанию.

Размеры:

• 50 мм x 41 мм x 20 мм

Входные параметры:

• Us = 24 В постоянного тока ( 20 - 29В)
• Ток потребления во включенном состоянии ~16мА/канал
• Ток потребления в выключенном состоянии ~6мА
• Ток управления (Uster ~24В) 10мА< /li >
• Пороговое напряжение управления (+/-10%):
• - Триггер Hi: 0 В (выкл.) 1,2 В (вкл.) 24 В
• - Триггер Lo: 0 В (вкл.) 22,8 В (выкл.) 24 В

Выходные параметры:

• Umax = 250 В переменного тока
• Imax =10 А
• Выходы NO/NC/COM доступны на винтовой клемме.
• Гальваническая развязка от входа.
