Модуль денних ходових вогнів 5-100% рег. + 12В
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 99
Покупая «Модуль денних ходових вогнів 5-100% рег. + 12В» данный товар из каталога «DRL дневные ходовые огни» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

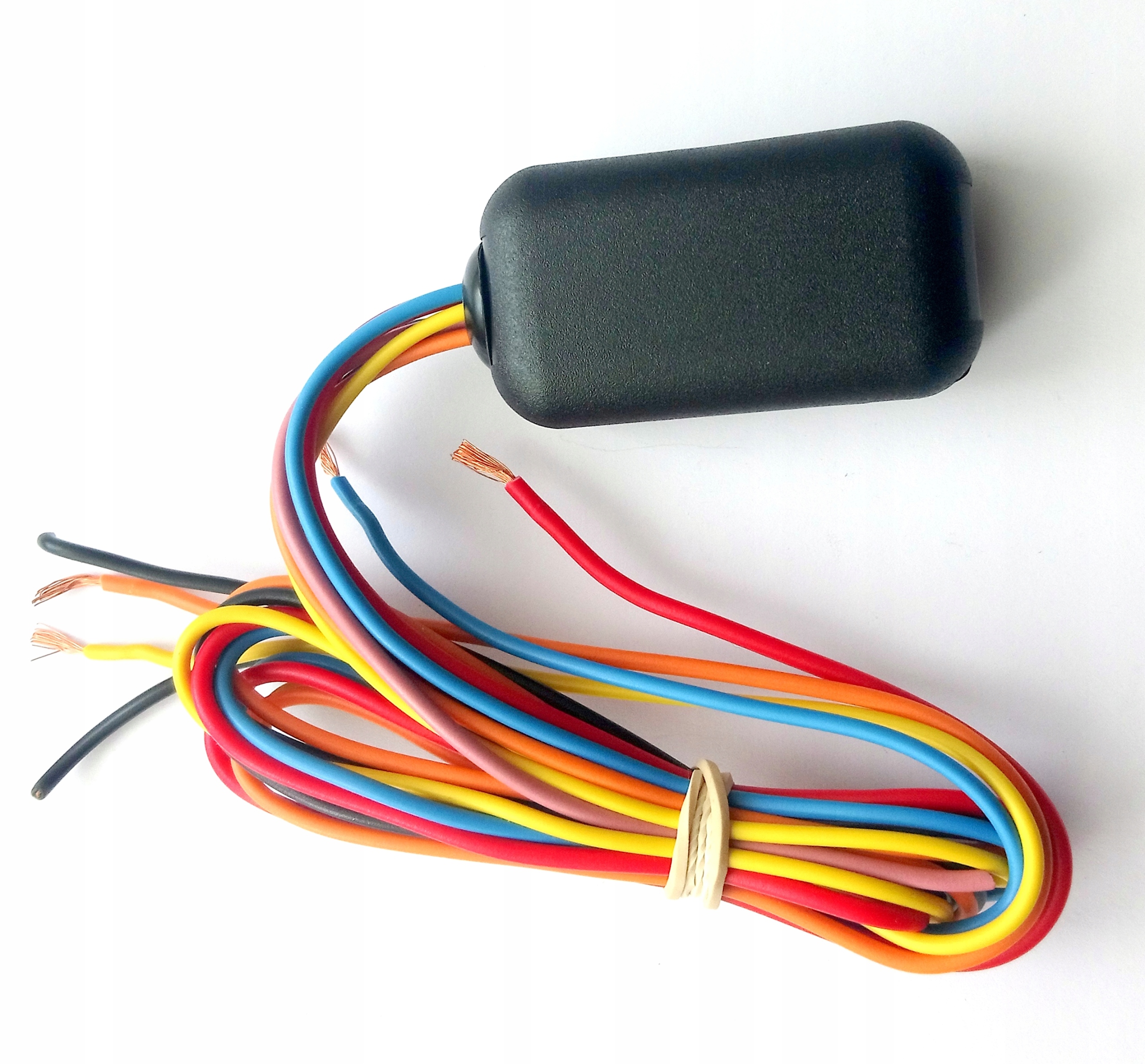

Модуль контроллера дневных ходовых огней MSD-20
Контроллер MSD-20 служит для ограничения яркости дальнего света/галогенных огней.
(использование фар при дневном вождении). Регулировка яркости от 5% до 100%.
Версия управления лампочкой: + 12В (плюс)
ПРИМЕЧАНИЕ: Подключение к лампочкам, управляемым минусом (массой), приведет к повреждению
модуль и потеря гарантии. Подключение или замыкание черных проводов
на минус (землю) приводит к повреждению модуля.
Модуль контроллера света MSD-20 выполнен на микропроцессоре МИКРОЧИП.
Исполняющими элементами являются мощные MOSFET-транзисторы известных производителей.
Использование элементов высочайшего качества гарантирует стабильную работу модуля и отсутствие нагрева.
Модуль МСД-20 предназначен для автоматического включения дорожных фонарей или галогенов,
с пониженной светоотдачей и использования их в качестве дневных ходовых огней.
Модуль выполняет следующие функции:
1 Изменение яркости подсветки (программируется один из 15 уровней яркости
от 5% до 100%). Заводская настройка - 30%.
2 Два режима включения света (программируемые)
а – Автоматическое включение света после запуска автомобиля и достижения напряжения в установке
> 13,2 В - (заводская настройка)
б – Включение света после включения зажигания (ACC)
Условием правильной работы модуля является соблюдение подключите оранжевый провод
до +12В, появляющийся после включения зажигания и не пропадающий.
3 Один режим для освещения дороги перед автомобилем GO HOME. Активируется после выключения
Фонари включаются на 40 секунд при мощности 60 % или 100 %
(программируется)
a – Дорожное освещение включено при выключенном зажигании.
*- Доступна версия MSD-20H, предлагающая большую функциональность функции GO HOME.
- При выключении автомобиля свет выключается. автоматически.
- Модуль не ограничивает использование каких-либо функций автомобиля.
- Переключатель выполняет функцию плавного пуска. Лампочки загораются постепенно, достигая
установленного уровня яркости (эффект осветления).
- Выключатель выполняет функцию плавного отключения. Лампочки гаснут постепенно.
(эффект затемнения).
- Модуль автоматически выключается после включения габаритного или ближнего света.
Регулировка яркость лампочек.
p>
- регулировка производится при включенном зажигании и включенном двигателе:
Можно установить один из 15 уровней яркости – 5% , 10%, 15%, 20%, 25%,
30% (заводская настройка), 35%, 40%, 45%, 50%, 55%, 60%, 65%,75% , 100%.
Регулировка производится замыканием на массу фиолетового провода, примерно на 1 сек.
Каждое последующее короткое замыкание увеличивает яркость света. После установки уровня на 100 %
замыкание фиолетового провода на массу приведет к установке уровня на 5 %. И так
циклично. Настройки сохраняются автоматически.
Установка уровня яркости 30% сигнализируется несколькими световыми вспышками.
Рекомендуется использовать заводской уровень яркости (с незначительной корректировкой)
p>
что соответствует яркости лампы мощностью 20 Вт, используемой в качестве дневных ходовых огней.
Это позволит избежать ослепления других участников дорожного движения или недостаточности<
Схема подключения.
- Наше автоматическое устройство включает свет после запуска двигателя (при превышении напряжения в установке - 13,2 В).
- Это позволяет запустить двигатель без включения лампочек, заряжающих аккумулятор.
