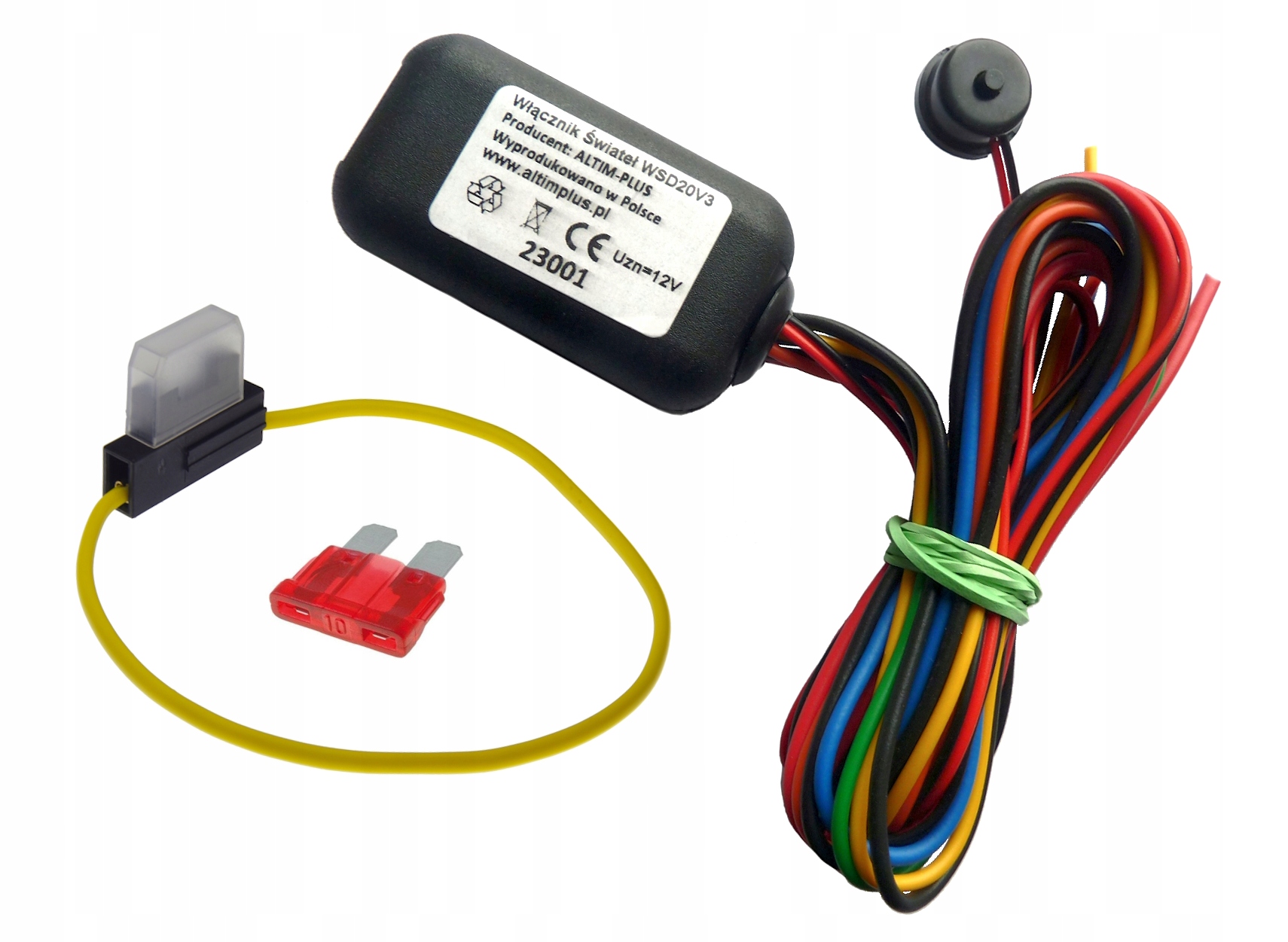

СВЕТОВОЙ МОДУЛЬ WSD-20v3 производства ПОЛЬША PLUS

Устройство используется для ограничения яркости дорожных фонарей или галогенных ламп и предназначено для всех автомобилей с питанием от сети 12 В, в которых лампочки загораются после подачи +12 В. Не требует использования дополнительных фар, поскольку использует заводское освещение каждого автомобиля – ЛАМПЫ ВЫСОКОГО (ДЛИННЫЕ) или ГАЛОГЕННЫЕ. После запуска двигателя, когда напряжение в установке достигает 13,2В или мы включаем зажигание (опция), фары включаются автоматически. Выходы модуля подключаются к дальнему свету или галогенным лампам. Импульсное управление системой заставляет лампочки светиться от 0% до 100% номинальной мощности, потребляя гораздо меньше электроэнергии из системы автомобиля. Включение ближнего или стояночного освещения автоматически отключает модуль. Функционал дальнего света (дальнего света) остается неизменным, т.е. вы по-прежнему можете мигать им или включать их постоянно. Устройство имеет сервисный режим, режим парковки и функцию освещения дороги домой.

Это вариант управления лампочкой +12В (плюс).

Модуль автоматического включения света WSD-20V3 выполнен на микропроцессоре MICROCHIP, что гарантирует повторяемость и стабильность работы устройства и его параметров. Исполнительные элементы — мощные MOSFET-транзисторы. Устройство работает стабильно и не нагревается.

Модуль предназначен для управления освещением лампочек с регулировкой мощности в пределах 0-100% от номинального значения, что в свою очередь ограничивает яркость их свечения и приводит к существенному снижению энергопотребления.

Прибор WSD-20V3 выполняет следующие функции:

• Автоматическое включение света после запуска автомобиля при достижении напряжения в установке 13,2В или запуск после включения зажигания.
• Сервисный режим выключения устройства.
• Режим парковки – запуск автомобиля без света.
• После выключения автомобиля свет выключается автоматически.
• Переключатель WSD-20v3 не ограничивает использование каких-либо функций автомобиля.
• Модуль имеет функцию плавного запуска. По мере включения лампочки постепенно достигают своей яркости (эффект осветления).
• Модуль имеет функцию плавного отключения. Лампы гаснут постепенно, тускнея (эффект затемнения).
• Регулировка яркости лампочек от 0 до 100 % их яркости.
• Функция дорожного освещения.
• Модуль отключается автоматически при включении габаритного или ближнего света в автомобиле.

Технические данные:

Напряжение питания: 12В

Выходная нагрузка: 2 x 60Вт(обязательно подключить лампу левой фары к первому выводу, а лампу правой фары - ко второму выходу. Не допускается подключение обеих сторон фар к одному выходу).

Напряжение включения: 13,2В или 12В

Выключатель света WSD-20 V3 предназначен для установки на все виды автомобилей, у которых отрицательный полюс аккумуляторной батареи подключен к транспортному средству. масса.

Автоматика включает освещение после запуска двигателя, при повышении напряжения в установке до 13,2 В или после включения зажигания. Фары остаются включенными до тех пор, пока не будет выключено зажигание или не включен габаритный или ближний свет.

Включение фар от напряжения 13,2 В позволяет запустить двигатель без дополнительной нагрузки на электроустановку фарами, и одновременно
