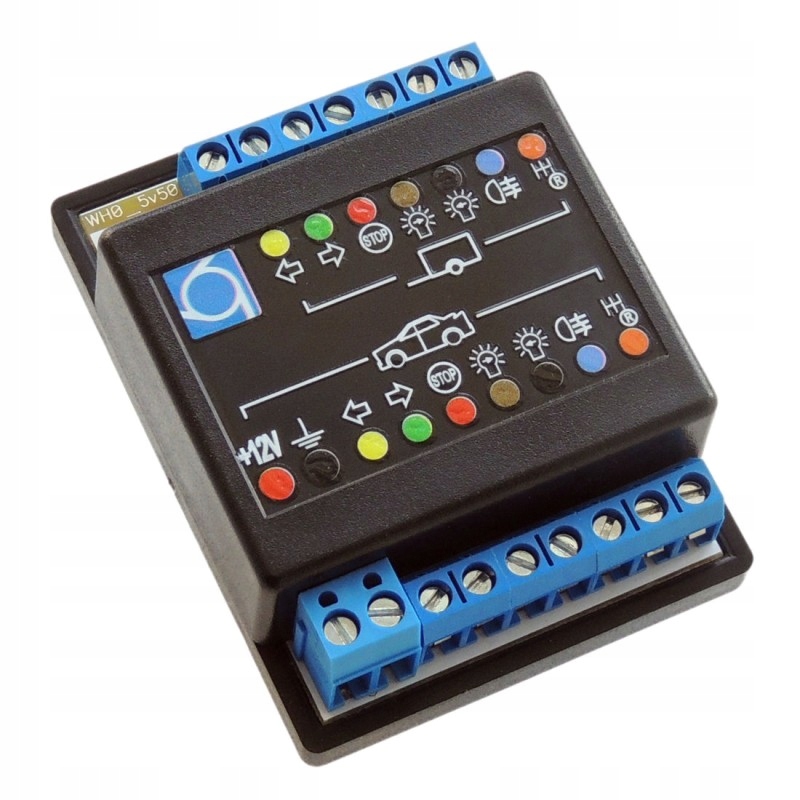

Универсальный модуль подключения WH0-SERVICE

Модуль WH0-SERVICE представляет собой простой контроллер освещения прицепа, предназначенный для сервисной замены любого неисправного универсального контроллера в существующей установке. Для этого все подключения к модулю выполняются с помощью винтовых разъемов (питание, входные сигналы от ламп автомобиля, выходные сигналы к розетке прицепа).

КАКИЕ ФУНКЦИИ ВЫПОЛНЯЕТ МОДУЛЬ?

• автоматически определяет подключение прицепа
• взаимодействие с компьютером CAN BUS
• поддерживает фонарь заднего хода
• поддерживает свет LED
• поддерживает освещение с однонитевыми лампами
• включает противотуманные фары прицепа
• управляет освещением прицепа
• снимает нагрузку на электроустановку автомобиля
• не поддерживает датчики заднего хода

ОБЩИЕ ХАРАКТЕРИСТИКИ:

Модуль поддерживает только освещение прицепа и работает 1:1 - т.е. входной сигнал вызывает выходной сигнал. Модуль имеет сигнальные пути для всех ламп в установке с 7-контактным и 13-контактным разъемом (8 «активных» контактов).

Следует отметить, что данный модуль адаптирован как к ламповому, так и к светодиодному освещению автомобиля и корректно работает с управлением освещением в автомобиле типа «ШИМ» (т.е. когда один провод сигнализирует о двух фарах, например, «стоп» [54] и «положение» [58L/R]).

Модуль имеет не поддерживать никаких «дополнительных» функций - таких как отключение парктроника или управление питанием аккумулятора фургона.

ВАЖНО: При установке модуля обязательно соблюдать требования по сечениям кабелей и защите электропитания установки!

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Напряжение питания 10-18 В.
• Максимальная нагрузка выхода габаритных огней (с каждой стороны) 3 х 5 Вт.
• Максимальная нагрузка выхода стоп-сигналов 3 х 21 Вт.
• Максимальная нагрузка выхода поворотников (каждая сторона) 21+10 Вт.
• Максимальная мощность противотуманных фар. нагрузка 21 Вт
• Максимальная светоотдача заднего хода 21 Вт
