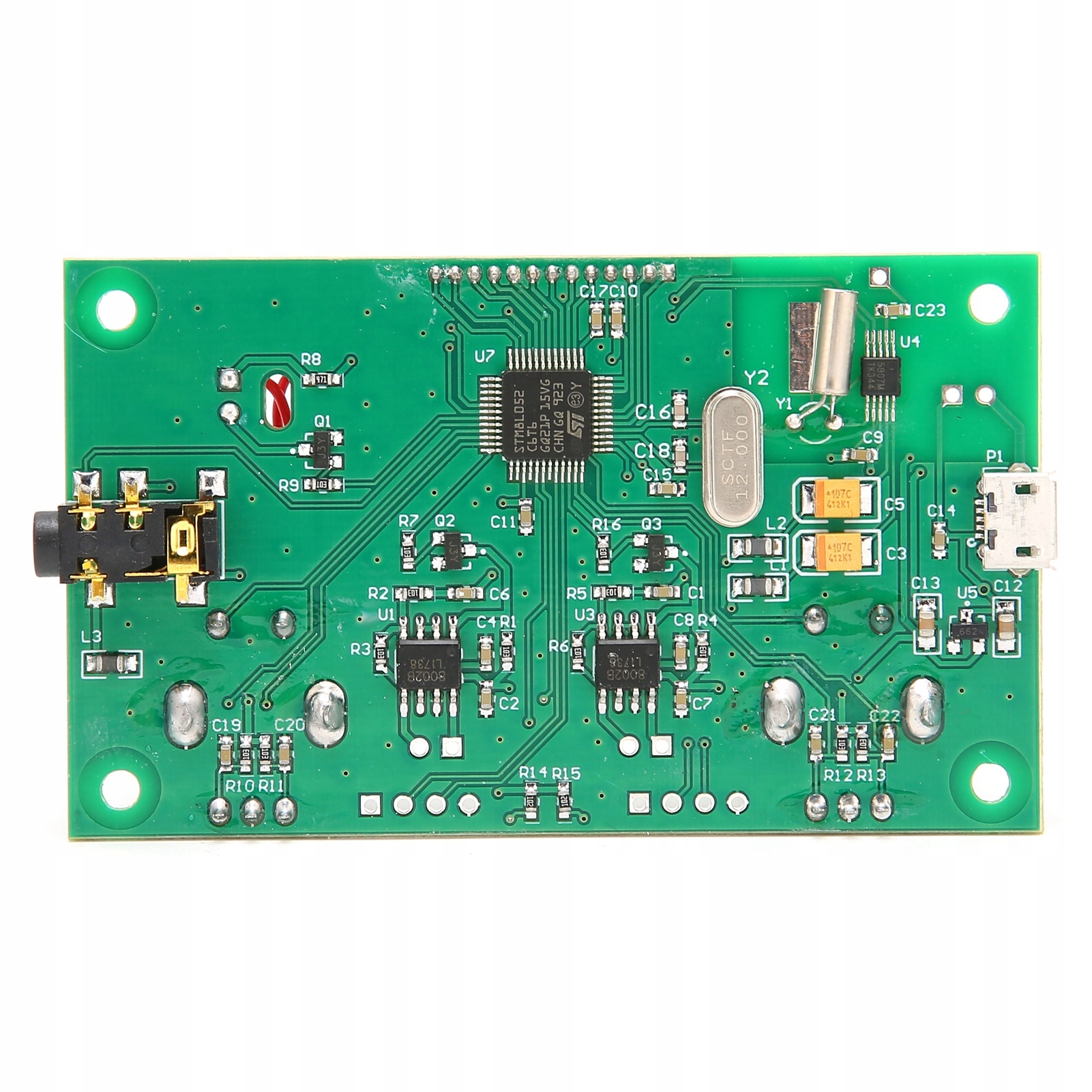

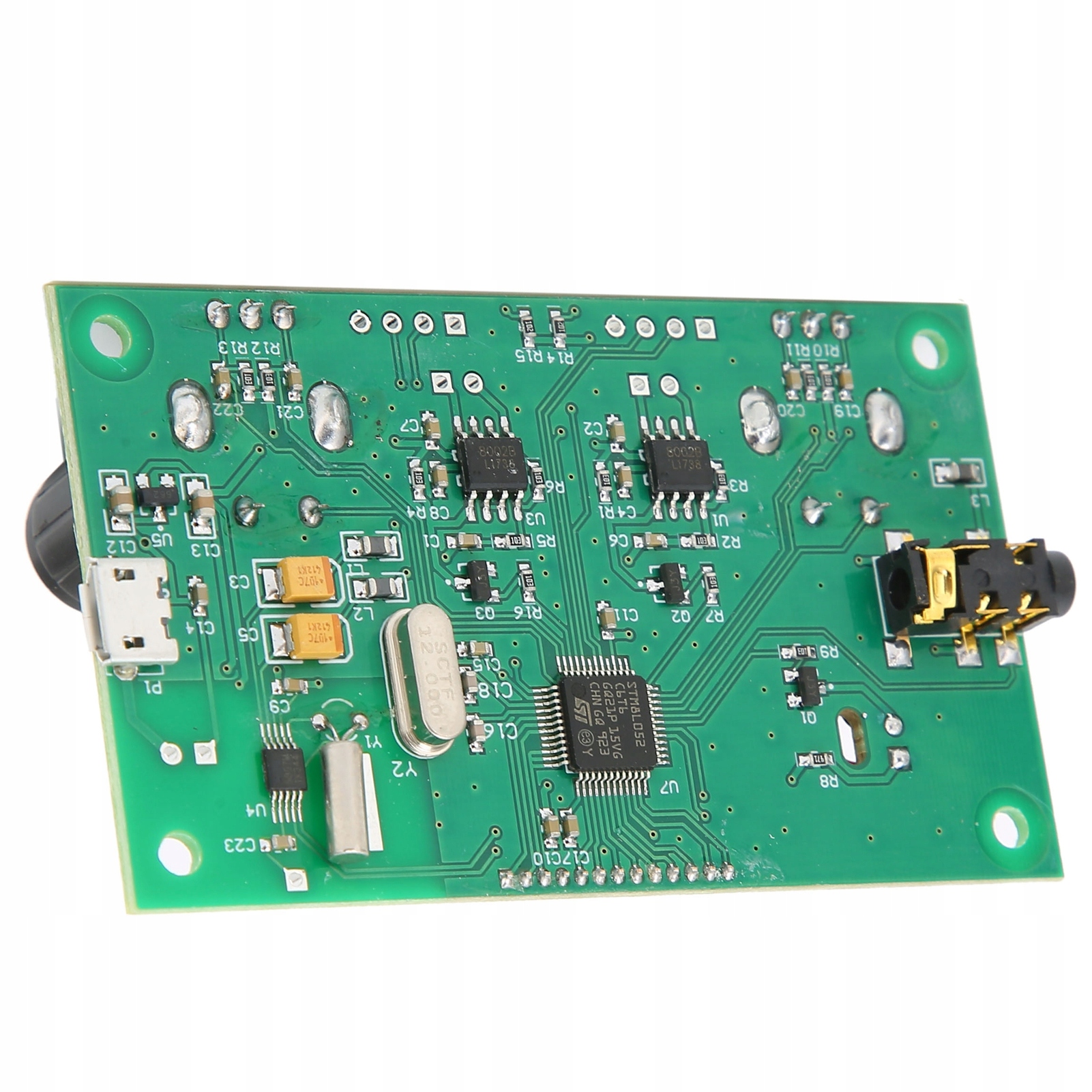

Модуль FM-приемника, стереовыход 87–108 МГц, радиоприемник C8

Функция:

1. Используйте усовершенствованную цифровую обработку аудиосигнала (DSP) и FM-модуляцию с фазовой автоподстройкой частоты (PLL), чтобы сделать звук более реалистичным, производительность более стабильной, а длительная работа не меняет частоту.

2. ЖК-дисплей более интуитивно понятен и точен, имеет чрезвычайно низкое энергопотребление и низкий уровень шума

3. Он имеет функции поиска и хранения радиостанций, встроенные 30 цифровых ручек громкости, которые позволяют легко выполнить операцию

4. Автоматически закрывайте память данных перед выключением питания и автоматически переключайте выход динамика/наушников

5. Частота кристалла кварца стабильна, дрейфа частоты при изменении температуры больше нет

6. Профессиональный анализ и обработка аудиосигнала DSP автоматически подавляет длинные FM-сигналы при отсутствии сигнала или низком уровне шума, вдали от традиционных сигналов FM-вещания или раздражающего шороха при отсутствии сигнала или низком уровне шума

7. Цифровой инкрементальный поворотный энкодер для регулировки громкости и частоты, удобен в использовании, имеет точное позиционирование, стабильный и долговечный, вращение на 360 градусов без мертвого угла

8. Поддерживает управление по последовательной связи, компьютеры или устройства, использующие другие модули управления MCU, имеют полные функции последовательного интерфейса.

Спецификация:

• Тип изделия: Модуль FM-приемника
• Материал: печатная плата
• Использование:
• Выходная мощность: 500 мВт (наушники для вождения), 3 Вт x 2 (динамики для вождения)
• Диапазон частот: 50 Гц–18 кГц
• Диапазон частот прием:
• Радио на территории кампуса: 87,0–108,0 МГц.
• Передача на открытом воздухе: 76,0–108,0 МГц.
• Эквивалент шума: 3030 дБ.
• >Напряжение питания: 3,0–5,0 В
• Ток питания: максимальная мощность: 1000 мА, минимум емкость: 60 мА (только для справки)
• Канал: Стерео
• : Питание

1. Модуль имеет интерфейс Micro USB и может питаться от USB-компьютера.

2. Соответствующие порты модуля (отмечены на печатной плате) - и + подключаются к отрицательной и положительной клеммам источника питания (аккумулятора) соответственно. Для питания рекомендуется использовать аккумулятор или другой регулируемый источник питания. Не рекомендуется использовать импульсные источники питания без фильтров (например, зарядные устройства для мобильных телефонов, мобильные источники питания и другие импульсные источники питания), в противном случае помехи, создаваемые источником питания, повлияют на нормальную работу этого модуля. Нормальное рабочее напряжение этого модуля составляет 3,0-5,0 В, и напряжение питания не должно превышать этот диапазон.

• : Антенна
• Порт FM_ANT используется для подключения FM-антенна. Для лучшего приема FM-сигналов рекомендуется подключить штыревую антенну длиной 75 см.
• : Выход для наушников/динамика.
• Этот модуль оснащен 2-канальным усилителем мощности звука 3WX2. Если вам нужен динамик для подключения к порту динамика, рекомендуется использовать динамик 4 Ом/3 Вт. Если у вас есть гарнитура, звук автоматически переключится на канал наушников, а канал динамика автоматически закроется.
• Регулятор громкости
• Поверните регулятор VOL (тот, что справа). ), чтобы отрегулировать громкость, и на ЖК-экране отобразится уровень громкости.
• Регулировка частоты
• Поверните преобразователь частоты (левый преобразователь), чтобы отрегулировать частоту приема, и На ЖК-экране отобразится текущая частота.
• Автоматический поиск каналов
• Коротко нажмите на кодировщик частоты, чтобы автоматически выполнить поиск местных радиостанций. В то же время текущая частота отображается на ЖК-экране, который прекращается, когда найдена правильная радиостанция.
• Без звука
• Коротко нажмите ручку VOL, чтобы включить или отключить звук. .
• Переключатель автоматического шумоподавления.
• Нажмите и удерживайте ручку VOL, чтобы включить или выключить функцию автоматического шумоподавления. Слова ON на ЖК-дисплее означает, что автоматическое шумоподавление включено, а ВЫКЛ означает, что автоматическое шумоподавление включено. указывают на то, что автоматическое шумоподавление отключено.
• Регулировка порога автоматического шумоподавления (эффективна, когда переключатель автоматического шумоподавления включен).
• Нажмите и удерживайте ручку частоты, чтобы войти в интерфейс автоматического шумоподавления. регулировка порога шумоподавления. Поверните ручку VOL, чтобы отрегулировать порог автоматического шумоподавления в соответствии с конкретным применением. Диапазон регулировки: 0-31. Чем выше значение, тем выше порог и слабее сигнал. Легко отключиться. Верно обратное.
• : Подключитесь к последовательному порту (нет необходимости подключаться к последовательному порту для управления).
• Modu резервирует интерфейс управления последовательным портом на уровне TTL. Связь между последовательным портом TTL и этим модулем должна быть подключена к разъемам UART_RX, UART_TX и GND модуля (соответствующее положение отмечено на печатной плате), а для этого можно использовать внешний MCU (микроконтроллер) или последовательный порт компьютера. пришлите инструкцию.

Список упаковки:

• 1 модуль модуля
• 2 гайки
• 2 прокладки
