Модуль генератора функцій XR2206 1Hz-1MHz DIY KIT
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Заказывая «Модуль генератора функцій XR2206 1Hz-1MHz DIY KIT» данный товар из каталога «Генераторы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Функциональный генератор XR2206, комплект для самостоятельной сборки
Устройство представляет собой модуль, позволяющий формировать сигналы следующих форм:
- Прямоугольник
- Треугольник
- Синусоида
Амплитуда треугольника и синусоидальных волн можно регулировать от 0 до 3 В.
Амплитуда прямоугольного сигнала может регулироваться в диапазоне от 0 до 8В.

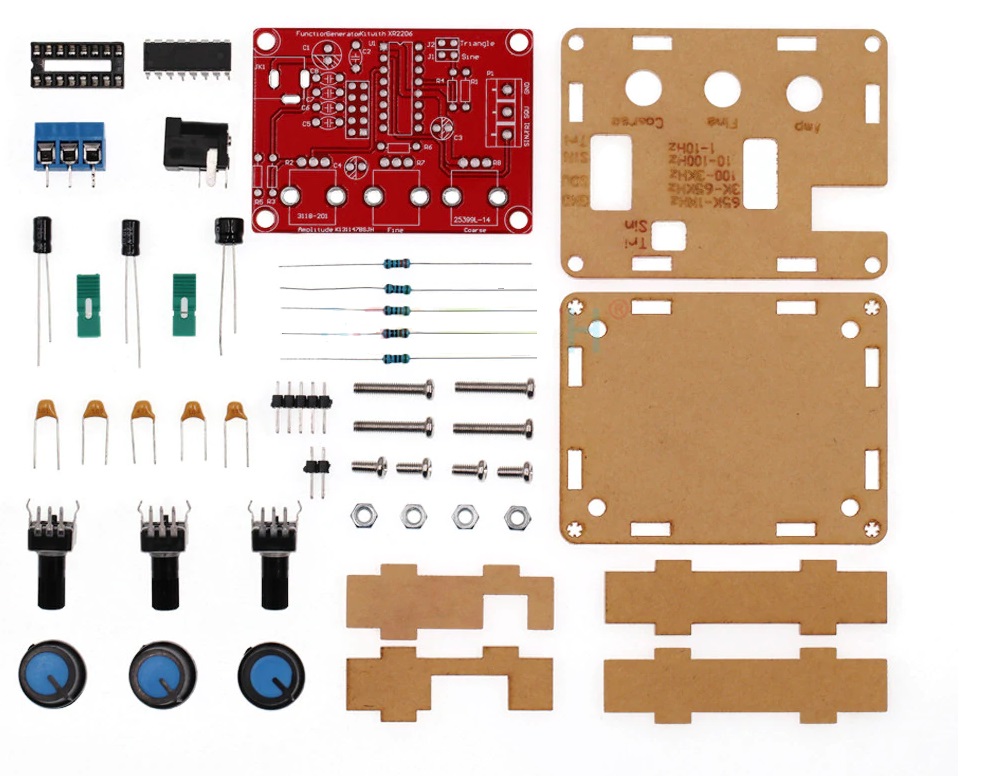

Представляет собой набор для самосборки - пайки, состоящий из печатной платы и набор электронных компонентов. В комплект входит инструкция по сборке на английском языке.
Технические параметры
- Напряжение питания: 9–12 В постоянного тока.
- Типы выходного сигнала: прямоугольный, синусоидальный и пилообразный.
- Сопротивление: 600 Ом + 10 %
- Выходная частота: 1 Гц–1 МГц
Синусоидальный сигнал:
- Амплитуда: 0–3 В при питании от источника постоянного тока 9 В.
- Искажение: менее 1 % (при 1 кГц)
- Плоскость: + 0,05 дБ, 1–100 кГц
Прямоугольный сигнал:
- Амплитуда : 8 В (без нагрузки) при питании 9 В постоянного тока.
- Время нарастания: менее 50 нс (при 1 кГц).
- Время спада: менее 30 нс (при 1 кГц).
- Симметрия: менее 5 % (при 1 кГц)
Треугольный сигнал:
- Амплитуда: 0–3 В для источника питания 9В постоянного тока
- Линейность: менее 1% (до 100 кГц) 10мА
Размеры:
- Ширина A=61 мм
- Высота B=45 мм
Применение:
- Генерация синусоидальных сигналов
- Генерация треугольных сигналов
- Генерация прямоугольных сигналов < /ул>
