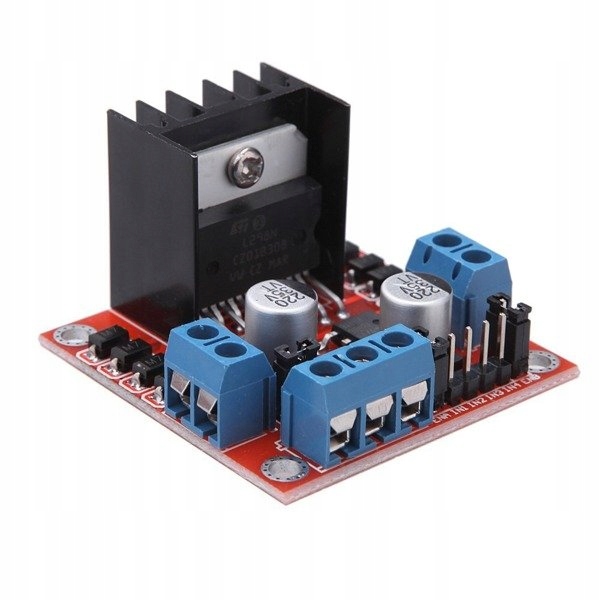

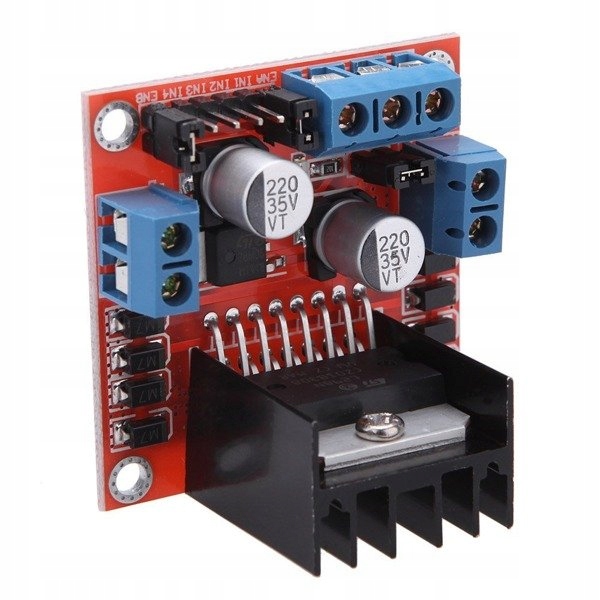

Модуль контроллера L298N для двигателей постоянного тока и шаговых двигателей — Arduino

L298N — контроллер двигателя высокой мощности. Он позволяет управлять двумя двигателями постоянного тока или одним двухфазным шаговым двигателем.

Системой можно управлять с помощью Arduino, подключив ее контакты к следующим входам системы: IN1, IN2, IN3, IN4. Подавая этим выводам высокий уровень, мы контролируем направление вращения каждого канала.

Н-мост имеет стабилизатор напряжения, который после установки перемычки включения 5 В (см. фото ниже) обеспечивает напряжение 5 В на выходе питания +5 В (см. фото ниже), от которого можно питать, например, электропитание. Ардуино.

Поселенные, больше напряжения (до 24 В) подключены к 12 В и массой в GND, из которого будут включены двигатели.

Высокая эффективность тока 2А на канал дает возможность использования больших двигателей.

Особенности продукта:

  • Модуль с контроллером L298 позволяет управлять направлением вращения и скоростью двух двигателей постоянного тока или одного двухфазного шагового двигателя.
  • L298N включает защиту от перегрева системы.
  • Питается напряжением до 24В.
  • Максимальный ток на канал 2 А.
  • В системе имеется встроенный стабилизатор напряжения 5В 78L05 для питания логической части.
  • Благодаря винтовым разъемам ARK блок питания и сами двигатели можно легко подключить, закрутив кабели с помощью отвертки.
  • сигналы управления выводились на популярные разъемы goldpin, простое подключение к Arduino.
  • В системе установлен радиатор.

Технические данные:

  • Модуль позволяет управлять двумя двигателями постоянного тока или одним шаговым двигателем.
  • Напряжение питания: до 24В.
  • Напряжение питания логической части: 5В
  • Встроенный стабилизатор напряжения 5В
  • Максимальный выходной ток: 2 А на канал
  • Ток питания системы 36мА
  • Максимальная потеря мощности 20Вт
  • Размеры платы: 44x44x30 мм

Подключение:

  • +12В Напряжение питания двигателя до 24В.
  • Питание +5В на логическую часть после стабилизатора - активно после снятия перемычки 5В.
  • Земля системы
  • Выход A Выходы канала двигателя A.
  • Выход B Выходы канала двигателя B.
  • A Enable – сигнал ШИМ для управления скоростью двигателя A. По умолчанию подключен к 5 В с помощью перемычки – означает, что двигатель работает на максимальной скорости.
  • B Enable – сигнал ШИМ для управления частотой вращения двигателя B. По умолчанию подключен к 5 В с помощью перемычки перемычка – означает, что двигатель работает на максимальной скорости.
  • Вход – управляет направлением каналов A и B

Соединение различных типов шаговых двигателей:
