Системный модуль MEDIABOX 135х45мм розетка 3х230В с заземлением и замком 2P+Z+B красный

Номер по каталогу: 48938

Описание товара

Карточка каталога, гиперссылка на сайт производителя и подробные характеристики доступны по адресу: www.stratos.pl/strony/48938.htm

Предлагаемый модуль элемент системы MEDIABOX 45 размерами 135х45мм (6М) и представляет собой тройную розетку 230В 2P+Z+B с нагрузочной способностью 250В/16А. Конструкция розетки не позволяет подключать вилки 230В, не имеющие фиксатора. Отверстия для контактов фазы и нуля вилки 230В блокируются и разблокировать их можно только вилкой с установленным устройством разблокировки замка (устройство размыкания в комплект не входит - возможно, его придется приобретать отдельно).

Наиболее распространенное использование розеток этого типа — в электроустановках с отдельным каналом питания компьютерного оборудования, подключенного к ИБП. Это предотвращает случайное подключение, например, пылесоса к этому каналу, что может привести к повреждению ИБП (что часто случается в компаниях, где уборщики не знают об этой угрозе). Предлагаемый модуль позволяет подключить трехпроводной кабель 230В. Розетка имеет латунные винтовые контакты для прикручивания «фазного», «нулевого» и заземляющего проводов. Контакты, расположенные с обеих сторон розетки, перемыкаются, поэтому кабель можно вставлять с левой или с правой стороны модуля.

Мы предлагаем как устройства открывания замков, подходящие к вилкам 230В, соответствующим предлагаемой розетке, так и розетки-модули 1х230В, 2х230В и 3х230В (размеры 45х45мм 2М, 90х45мм 4М или 135х45мм 6М) в версии DATA (с замком) и в "классическая" версия" (разблокирована).

Система MEDIABOX 45 позволяет легко и удобно комбинировать электрические розетки и выключатели, AV-разъемы и розетки ICT в одной дизайнерской линии в домашней ТЕЛЕ-АУДИО-ВИДЕО-установке. Система доступна в белом и черном цветах в версиях для накладного, встраиваемого, напольного и настольного монтажа и характеризуется модульной конструкцией, базовым блоком которой является модуль 1М с передними размерами 22,5x45 мм. Поэтому все элементы системы имеют размеры, кратные этому модулю. Модули таких размеров также используются в системах LEGRAND MOSAIC и KONTAKT-SIMON K45, поэтому модули системы MEDIABOX совместимы с ними. Модули MEDIABOX можно устанавливать в коробки для накладного или скрытого монтажа, настенные планки и лотки системы MEDIABOX, в напольные коробки, а также в столешницные коробки и колонны. Доступные элементы системы включают коробки для поверхностного и скрытого монтажа, напольные и настольные коробки, настенные планки и поддоны, рамки и крепления для модулей, заглушки, адаптеры и втулки, электрические розетки, однополюсные, лестничные и звонковые выключатели, а также RCA, JACK, XLR, банан, RTV, F, BNC, RJ11, RJ45, USB, VGA, HDMI, DisplayPort и т. д.

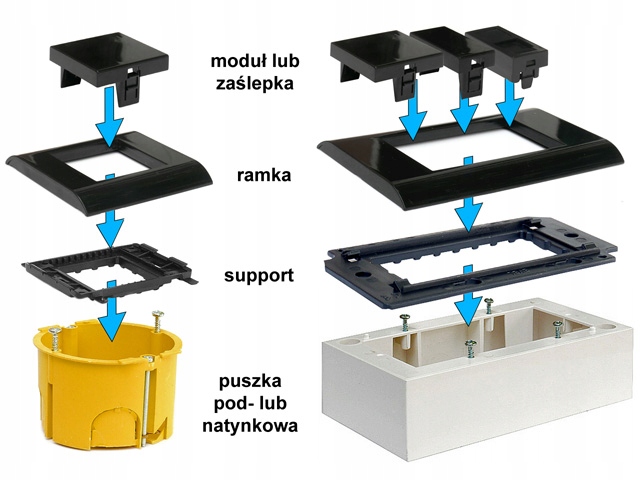

Элементы, необходимые для сборки системы нижнего или накладного монтажа, а также способ их сборки представлены на схеме ниже (пример рамок и модулей черного цвета, они также доступны в белом цвете):

Установка элемента MEDIABOX в коробки под- или накладного монтажа требует использования рамы, опоры и электроустановочной коробки. В нашем предложении представлены одинарные рамки 2М (для модулей общим размером 45х45мм), двойные рамки 4М (для модулей общим размером 90х45мм) и тройные рамки 6М (для модулей общим размером 135х45мм). В системе MEDIABOX используются одно-, двух- или трехкамерные коробки скрытого или накладного монтажа. Помните, что из-за размера модуля MEDIABOX расстояние между камерами коробки меньше, чем в типичных электроустановочных коробках (расстояние между камерами в стандартной электроустановочной коробке составляет около 71 мм, тогда как для системы MEDIABOX требуется зазор). около 57 мм). Так, если типичная однокамерная электромонтажная коробка подходит для одинарных рамок, то для двойных и тройных рам необходимы специальные коробки с меньшим расстоянием между камерами (доступны в нашем предложении).

Примерные модульные решения MEDIABOX представлены в каталоге примеры ниже:

Примечание: Предметом предложения является только модуль розетки 230В. Остальные элементы, необходимые для его использования: раму с опорой и системный блок MEDIABOX, возможно, придется приобрести отдельно. Все предлагаемые нами элементы системы MEDIABOX можно найти на наших аукционах, введя MEDIABOX в поле «поиск в товарах пользователя».

Технические данные

• Цвет: красный
• Разъем: 3x230В 2P+Z+B розетка (фаза, ноль, заземление, блокировка)
• Нагрузочная способность: 250В/16А.
• Размеры (ширина/высота/глубина): 135x45x36 мм.
• Вес: около 160 г.
• Модуль имеет шесть защелок и размещается в рамке с опорой «защелка».
