Модуль MMHobby 8 реле 5В - 10А/250В - Arduino
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Оплачивая «Модуль MMHobby 8 реле 5В - 10А/250В - Arduino» данный товар из каталога «Регуляторы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

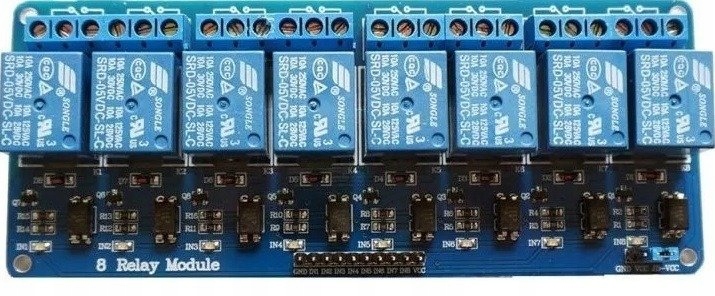

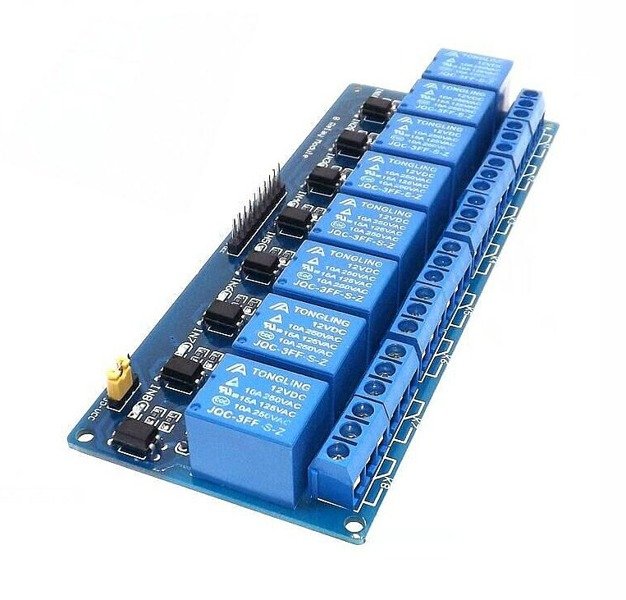

Модуль 8 реле 5В - 10А/250В - Arduino
8-канальный релейный модуль, которым можно управлять с помощью микроконтроллера, например. Ардуино. Модуль оснащен светодиодами, сигнализирующими о работе конкретного реле.
Использованная оптоизоляция исключает электромагнитные помехи, возникающие в катушках электромагнитов, благодаря чему релейный модуль может управляться с помощью микроконтроллеров или других контроллеров.
Напряжение питания составляет 5В, именно при этом работает большинство микроконтроллеров. Реле замыкаются после подачи сигнала LOW - GND - т.е. заземляются на отдельные контакты модуля от IN1 до IN8.
Также на плате имеется перемычка для 2 из 3 описанных контактов: GND, VCC, JD-VCC.
Она позволяет проверить работу модуля включением соответствующего диода, но без срабатывания реле, что является очень полезной функцией при сборке.
После проверки перемычку следует соединить с контактами: VCC и JD-VCC.
ВНИМАНИЕ!!!
Перемычку нельзя использовать для короткого замыкания контактов GND и VCC!!! Данное действие вызывает короткое замыкание в системе!!!
Особенности изделия
- Возможность управления непосредственно с вывода процессора,
- Светодиодная сигнализация состояния реле,
- открыты и закрыты выходы,
- применение: для макетов, модулей запуска, Arduino и т.п.
Данные технические
- количество реле: 8
- напряжение питания: 5 В
- Размеры модуля: 135 x 53 x 20 мм
- тип подключения реле: клеммные разъемы
макс. релейная нагрузка:
- 10 А/250 В переменного тока
- 10 А/30 В постоянного тока
