Модуль Nano V3 Atmega328 16 МГц CH340, полностью совместимый с Arduino Nano.

Высококачественный эквивалент Arduino Nano V3 с процессором Atmega328.

Nano — одна из самых популярных плат для физических устройств. вычисления, то есть эксперименты, сочетающие программирование, механизмы, датчики и робототехнику. Предлагаемая плата полностью совместима с оригинальной Nano и может работать со всеми известными шилдами.

Nano, как и другие продукты с процессором Atmega, пользуется большой поддержкой сообщества любителей. Богатый источник знаний и готовые библиотеки окажут поддержку в решении задач и разработке новых проектов.

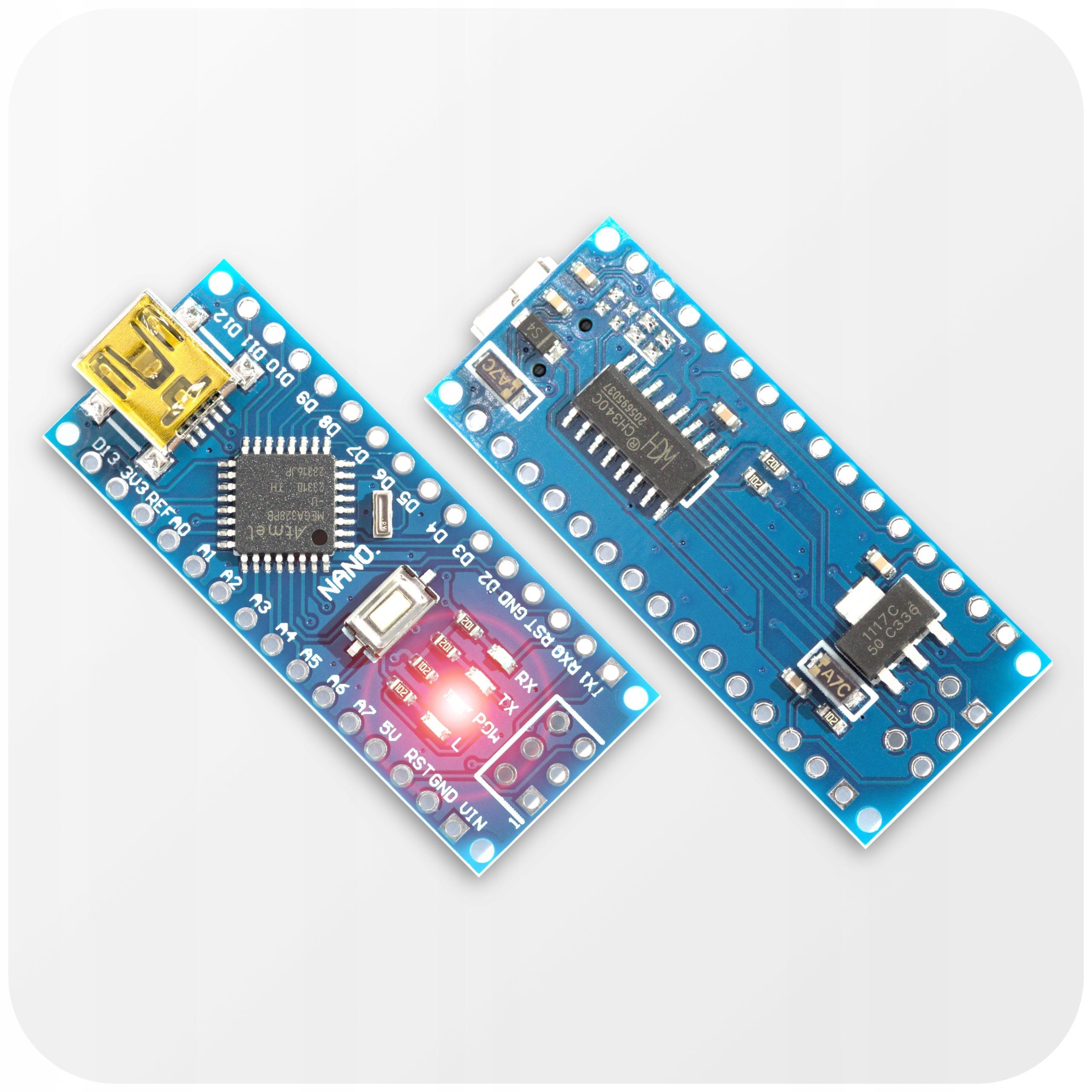

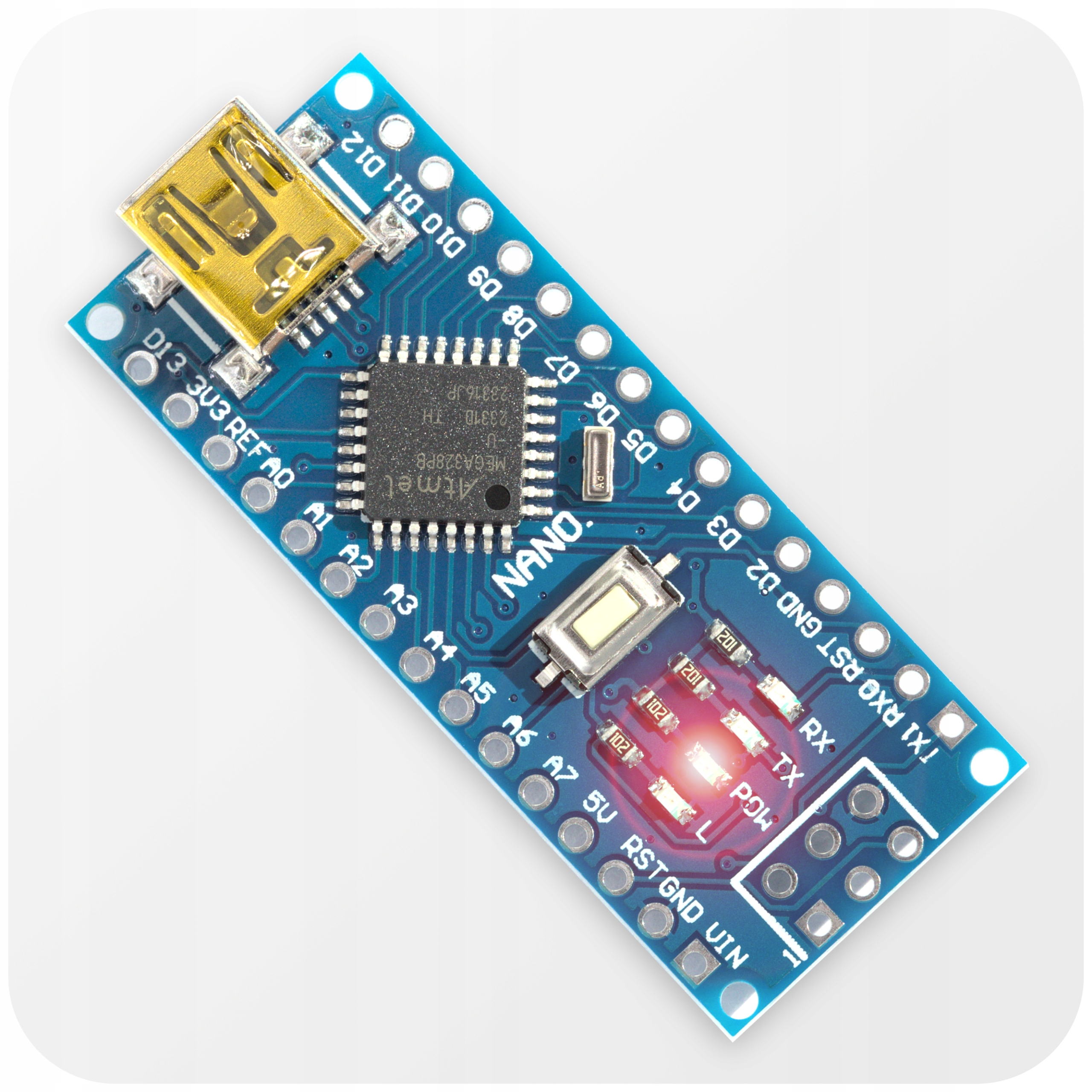

Прикрепленные фотографии сделаны нами и демонстрируют предлагаемый продукт (один из проверенных экземпляров).

Прилагаемые фотографии сделаны нами и демонстрируют предлагаемый продукт (один из проверенных экземпляров).

р>

Преимущества Nano V3:

✅ Для разработки программного обеспечения используется, среди прочего: отличное бесплатное программное обеспечение Arduino IDE

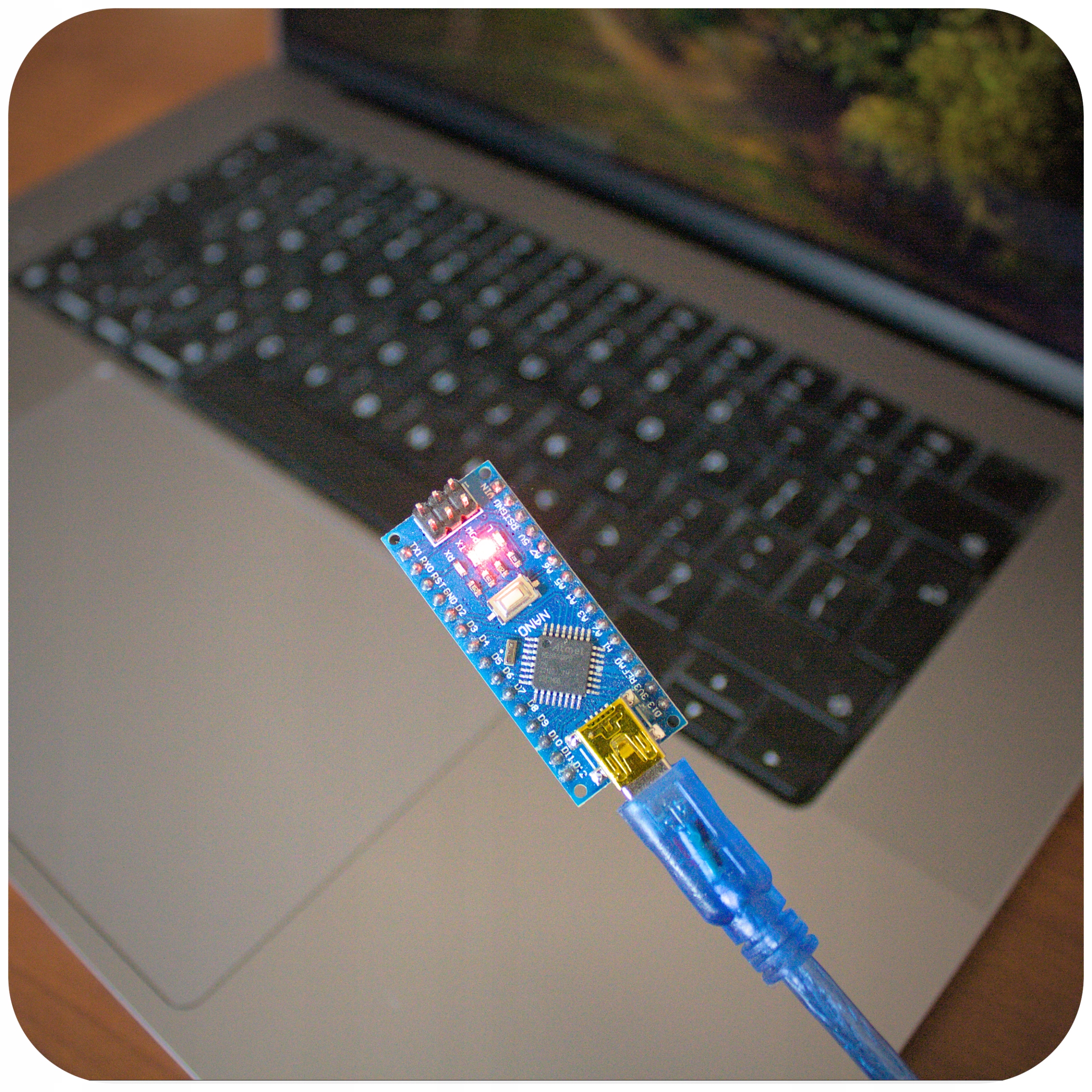

✅ Программы загружаются с компьютера через обычный USB-кабель

✅ Небольшой размер платы хорошо работает в робототехнике, аниматронике, дронах, моделях транспортных средств

✅ Богатая база готовых проектов и библиотекионлайн, благодаря большому сообществу пользователей Nano.

✅ Подходит, среди прочего: для проекта CNC Shield в качестве контроллера 3-осевого цифрового станка.

Микроконтроллер Atmega328

Atmega328 — один из самых популярных микроконтроллеров в мире. Простая 8-битная архитектура понятна новичкам. При этом это эффективный, недорогой и энергосберегающий RISC с многочисленными приложениями, в том числе промышленными.

Флэш-память 32 КБ вмещает даже очень сложные приложения. Интерфейсы UART, I2C и SPI в сочетании с 22 контактами GPIO на плате позволяют подключать различные типы датчиков, модулей, дисплеев и т. д.

10 каналов ШИМ(Nano предоставляет 6 из них, а следующие 3 можно использовать при определенных условиях) позволяют управлять светодиодами и сервоприводами.

Кроме того, Atmega328 предлагает 10-битный АЦП (аналогово-цифровой преобразователь) и один 16-битный и два 8-битных счетчика

Простое программирование через USB

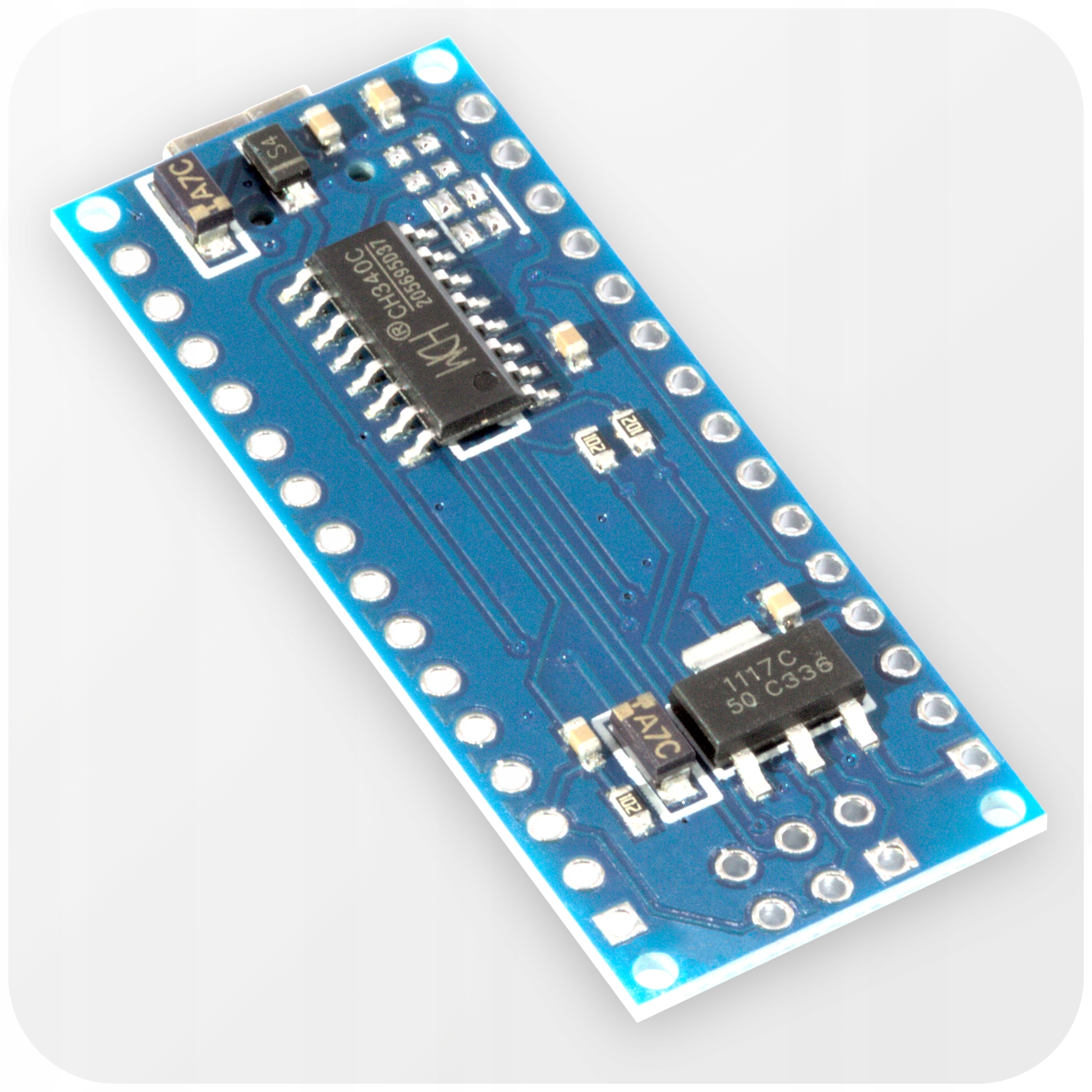

Расположенный на плате CH340 представляет собой современный преобразователь UART/USB, благодаря которому для загрузки программ в USB-накопитель не требуется специальный программатор. Nano -все, что вам нужно, это кабель USB

Если в системе не установлен драйвер для CH340 и Arduino IDE не видит порт, загрузите драйвер с сайта сайт производителя чипа:

для Windows: https://www.wch-ic.com/downloads/CH341SER_ZIP.html

для Linux : https://www.wch-ic.com/downloads/CH341SER_LINUX_ZIP.html

для Mac: https://www.wch-ic.com /downloads/CH341SER_MAC_ZIP.html

Поддержка Arduino IDE

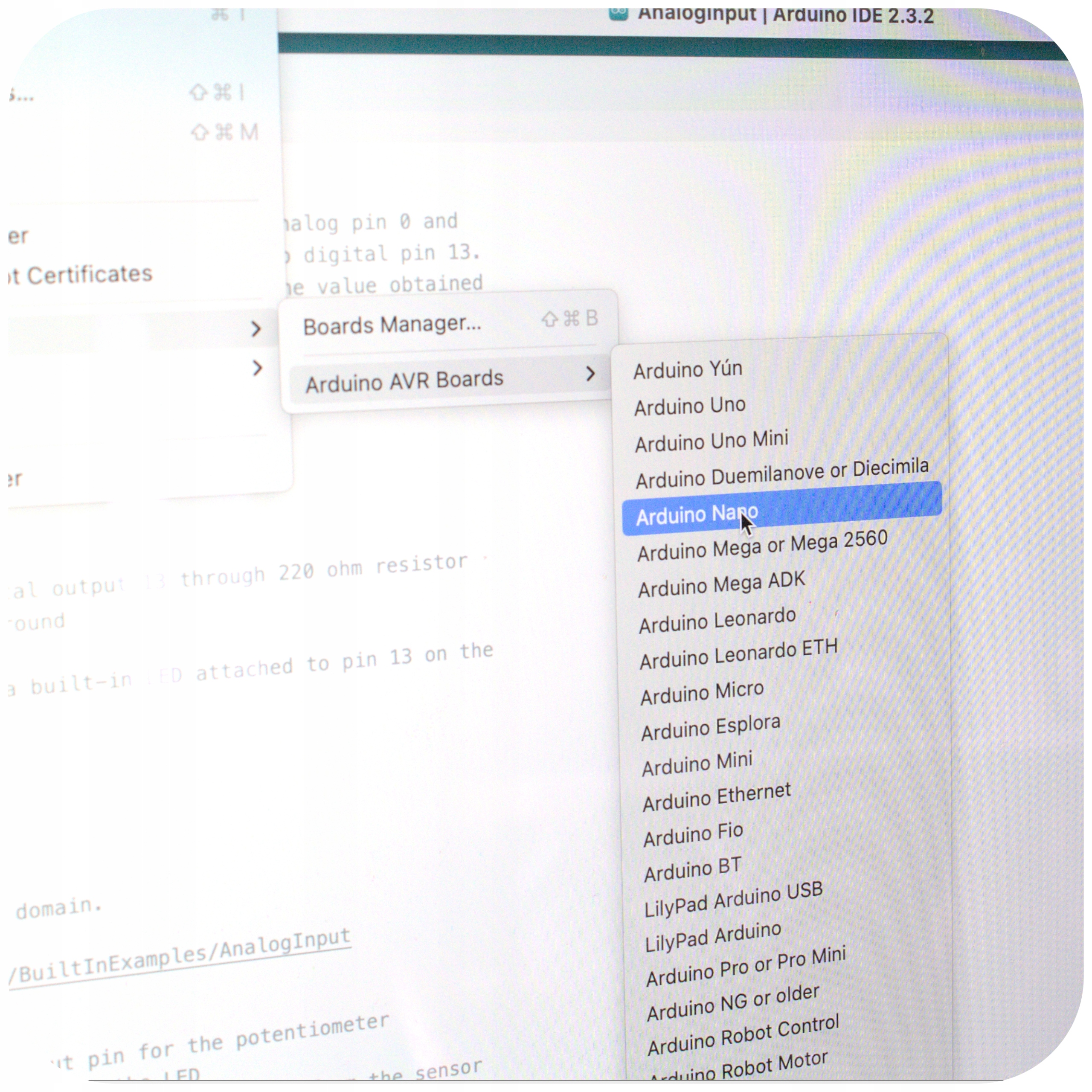

Arduino IDE поддерживает плату без дополнительных требований. Укажите ее, как показано ниже:

Наконец, вам просто нужно выбрать порт USB, под которым видна плата.

Предлагаемый Nano имеет уже загруженный загрузчикr, который позаботится о связи с Arduino IDE и загрузке ваших программ через USB.

Технические параметры Nano V3:

• Процессор Atmega328PB
• Преобразователь CH340G
• Тактовая частота 16 МГц
• Логика: 5 В< /li>
• li>
• Флэш-память 32 КБ
• EEPROM 1 КБ
• SRAM 2 КБ
• Порты ввода-вывода; 14
• Пин ШИМ: 6 (и до 9 при использовании контактов D0/D1/D2)
• Разъем USB mini-B для программирования непосредственно с компьютера
• Разъем ISP6 для программирования с помощью программатора.
• Размеры платы: 43 х 18 мм.
• Вес: 6 грамм.

Источник питания Nano V3 и потребляемый ток:

• Максимальная токовая нагрузка на контакт: 40 мА временно или 20 мА постоянно.
• Максимальная общая нагрузка на все контакты: 200 мА.
• Максимальная общая нагрузка на все контакты: 200 мА.
• Максимальная общая нагрузка на все контакты: 200 мА.
• li>
• Сам процессор при работе от 5В потребляет примерно 2,5мА.
• Вся плата потребляет примерно 230мА, в основном за счет светодиодов и USB-конвертера.

Теоретически можно получить ток потребления менее 3мкА в режиме «глубокого сна», но для этого необходимо убрать светодиоды.

Параметры питания (не использовать два одновременно время):

• 5В через USB
• 5 - 5,5В через контакт 5В, только от стабилизированного источника
• 7- 9В по VIN (теоретически до 12В, но рекомендуем меньше из-за возможности перегрева стабилизатора - то же самое касается оригинального Nano)

Внимание! Не используйте Nano в качестве источника питания внешних компонентов или устройств — особенно это касается сервоприводов, двигателей, реле. Это может сжечь стабилизатор напряжения и/или сам микропроцессор, а в случае питания компьютера/ноутбука от USBможет повредить USB-контроллер на плате и USB-порт на компьютере/ плата ноутбука.

Мы советуем запитывать компоненты и устройства, подключенные к Nano, от внешнего источника питания (сохраняя общее заземление), а контакты Nano использовать только для подачи управляющего сигнала. . При желании вы можете запитать небольшой светодиод напрямую от контактов Nano через защитный резистор.

Содержимое предложения:

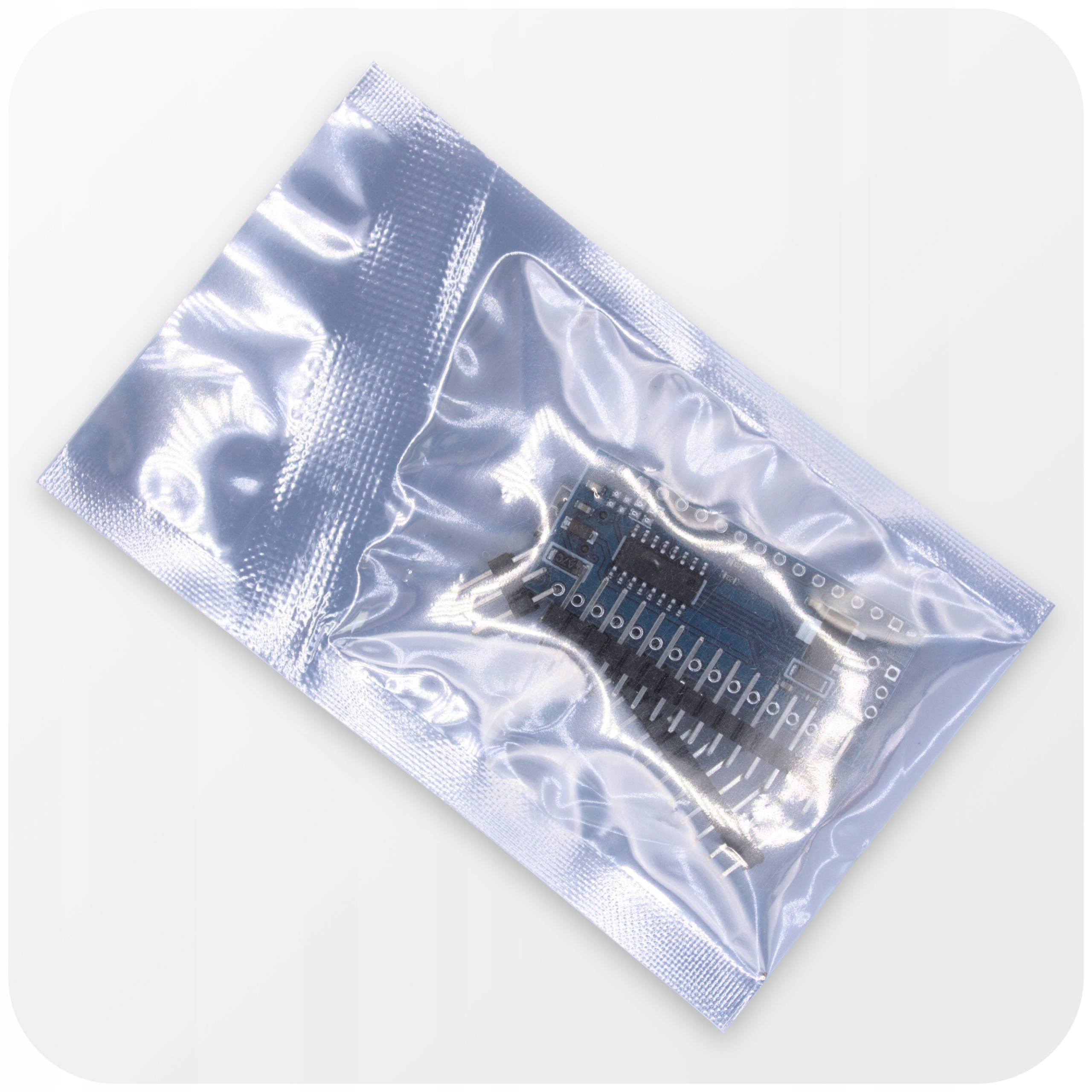

• Плата Nano V3 в антистатической упаковке.

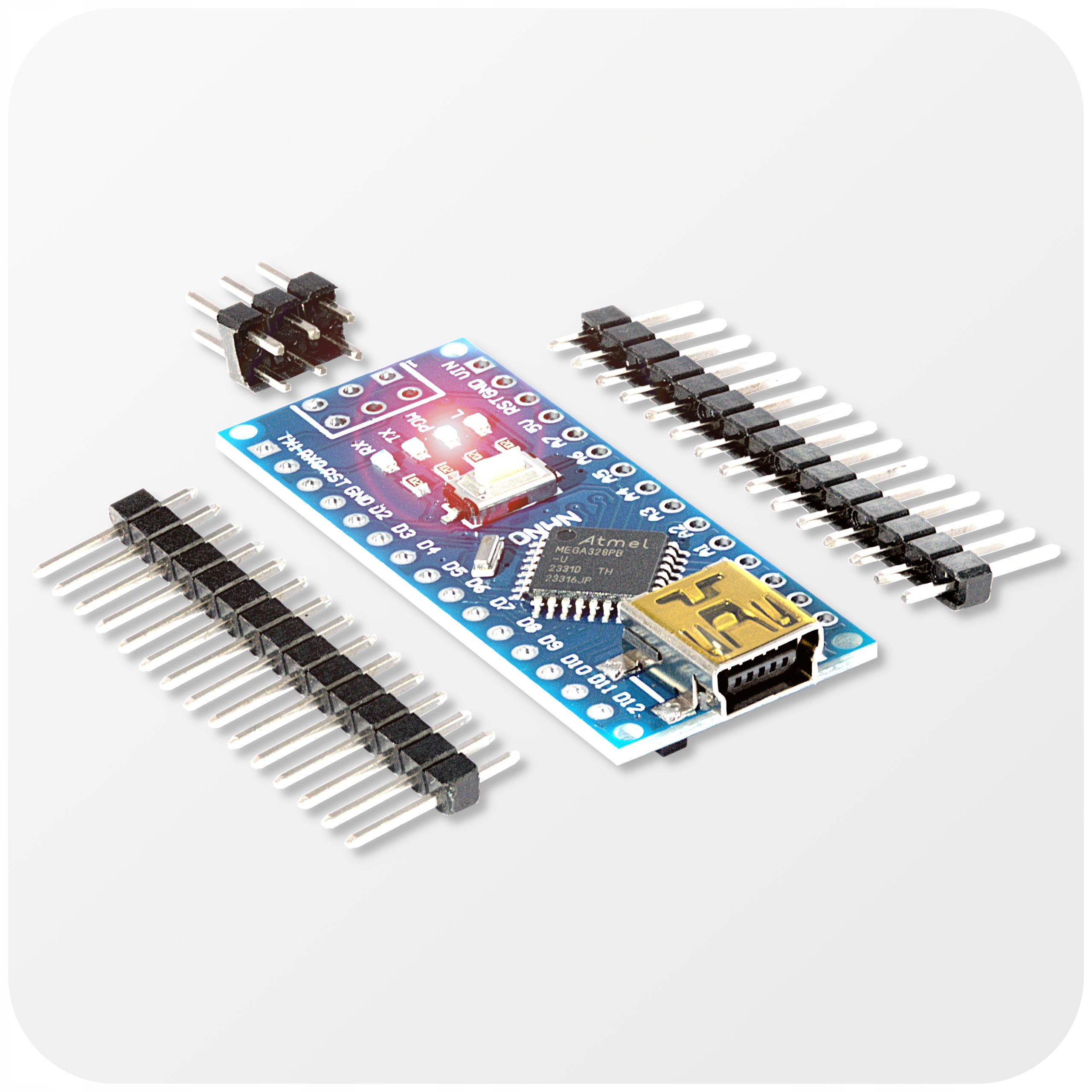

• Полоски с золотыми штырьками для самостоятельной пайки при необходимости.

Кабель USB. micro, подходящий для загрузки программ, доступен в другом нашем предложении.

Другие предложения:

⭐️ Если вы ищете Nano с припаянными золотыми контактами, такая версия также доступна как вариант этого предложения.

⭐️ Если вам нужен более быстрый процессор и больше памяти, попробуйте Mega2560 Pro.

⭐️ Если вам нужно подключение к Wi-Fi, обратите внимание на микроконтроллеры ESP32 в наших предложениях.

Примеры применения Nano V3

Метеостанции и датчики окружающей среды

Nano V3 — идеальный выбор для создания компактных, но функциональных метеостанций своими руками. Благодаря способности легко интегрироваться с различными датчиками и модулями он позволяет любителям и энтузиастам наук о Земле создавать современные системы мониторинга атмосферных условий.

Домашняя автоматизация

Как (не) сломать Nano V3?

Небольшой размер и цена платы делают Nano достаточно простым устройством, не имеющим каких-либо сложных мер безопасности и требующим внимания при экспериментах. Практически верный способ «поджарить» плату:

• Подача напряжения выше 5 В на вывод 5 В.
• Подача напряжения выше 3,3 В на вывод 3,3 В. pin
• Замыкание VIN на GND
• Замыкание любого сигнального контакта на GND или между контактами друг с другом
• Подача напряжения выше 5,5 В на любой сигнальный контакт
• Замыкание VIN на GND
• Замыкание любого сигнального контакта на GND или контактов друг с другом
• Подача напряжения выше 5,5 В на любой сигнальный контакт
• li>
• Переполюсовка источника питания VIN/GND

Nano должен питаться только от USB (5 В) или от контакта VIN. Контакты 3,3 В и 5 В не используются для питания Nano, а только для питания других компонентов, датчиков, дисплеев и т. д. при сохранении максимально допустимого потребляемого тока. Однако удобнее всего питать Nano от внешнего стабилизатора напряжения 5В через вывод 5В, но в этом случае нельзя запитывать какие-либо элементы/датчики/устройства от вывода VIN.

Действия, которые могут повреждениями платы являются:

• Подача питания на любые элементы/устройства с VIN при одновременном питании Nano от контакта 5В
• Подача питания на Nano с VIN с напряжением выше 7- 9В при одновременном питании его через USB.
• Питание любых элементов/устройств от любого контакта Nano с питанием от 12В или аналогичного, указанного в VIN (стабилизатор при 12В теряет около 0,25Вт в виде тепла, питая сам Nano; если он потребляет дополнительные 30-40 мА, он выключится или сгорит)
• Попытайтесь получить ток более 40 мА (непрерывно 20 мА) от любого цифрового или аналогового контакта. В частности: сервоприводы и двигатели категорически не могут питаться напрямую от Nano.
• Попытайтесь получить в общей сложности ток более 200 мА от любых контактов Nano.

< б>Если только не подвергаться вышеупомянутым действиям, Nano V3 представляет собой надежную, проверенную и безотказную плату микроконтроллера для экспериментаторов, изобретателей и дизайнеров. В то же время это плата по определению, предназначенная для экспериментов и прототипирования. Мы не несем ответственности за любой ущерб, вызванный неправильным использованием, перегрузкой контактов или системы питания.

Примечание

Этот продукт предоставляется как компонент прототипа устройства и не может рассматриваться как законченное конечное устройство. Оно предназначено в первую очередьдля разработчиков, любителей и профессионалов в качестве составной части прототипов других устройств, а в случае интеграции в конечное устройство и вывода его на рынокнесет полную ответственность за обеспечение соблюдение применимых законов, директив и норм возлагается на лицо, осуществляющее такую ​​интеграцию.
