Модуль підсилювача XH-M139 2*50W + 100W BAS

Трехканальный (стерео + басовый канал) модуль усилителя звука на базе DIY-системы Texas Instruments TPA3116D2 общей мощностью 200 Вт для звуковых систем, домашних кинотеатров и автомобилей.

Модуль усилителя цифровой TPA3116D2 трехканальный, с питанием от постоянного тока 12-24В обеспечивает 3 звуковых канала:

• слева — 50 Вт
• справа — 50 Вт
• BAS — 100 Вт

обеспечивает чистую музыку в качестве Hi-Fi при относительно низком энергопотреблении.

Его можно использовать при создании собственной звуковой системы домашнего кинотеатра, улучшая звучание автомобильного звука. системы (басовый канал идеально подходит для управления сабвуфером, а также для создания собственного комплекта динамиков Soundbar, прекрасно улучшающего динамику и глубину звука телевизора. Использование одного из Предлагаемые нами модули Bluetooth (другие предложения) позволяют построить идеальную беспроводную акустическую систему. p>

Функции:

1. Высококачественный звук:Наслаждайтесь чистым звуком HIFI аудиофильского уровня с чипом TPA3116D2, левым/правым каналом и выходом на сабвуфер (2.1 канала) для полноценного звучания.

2. Широкая совместимость: работает с источником питания 12–24 В постоянного тока, что делает его совместимым с большинством источников питания и обеспечивает широкую поддержку входного напряжения для более экологичной конструкции.

< b >3. Эффективная выходная мощность: Благодаря двум высококачественным микросхемам цифрового усилителя TPA3116D2 этот усилитель обладает высокой эффективностью и может генерировать мощность до 50 Вт * 2 + 100 Вт.

< б>4. Простая настройка: Просто подключите усилитель к источнику питания и динамикам, чтобы начать наслаждаться высококачественной цифровой музыкой. Регулятор громкости легко настроить в соответствии с вашими предпочтениями.

5. Универсальная совместимость: совместим с сопротивлением динамиков 4–8 Ом, что делает его пригодным для использования с широким спектром динамиков. Кроме того, его высокая эффективность означает, что он выделяет меньше тепла, сохраняя при этом высокую выходную мощность.

6. Назначение: Усилитель прекрасно работает с домашней звуковой аппаратурой, домашними кинотеатрами, а также может использоваться в автомобилях — и то, и другое. с установками 12 В и 24 В.

Спецификация:

• Модель: XH-M139
• Основной чип: TPA3116D2 * 2
• Напряжение питания: 12–24 В постоянного тока
• Выходная мощность: 200 Вт (50 Вт * 2 + 100 Вт бас) * 1)
• Отношение сигнал/шум: 100 дБ
• Выходная нагрузка: 4–8 Ом
• Диапазон частотной характеристики: 14–100 кГц
• Количество каналов: 3 (левый канал + правый канал + бас)
• Частота переключения: 1,2 МГц
• Размеры пластины: примерно 100 x 80 мм
• Вес : 118 г

Зависимость мощности от источника питания:

Только при достаточном входном аудиосигнале (правильно подобранном) и потенциал (напряжение/ток) источника питания достаточен, модуль может обеспечить достаточную выходную мощность. Чем выше напряжение питания, тем выше относительная мощность, а динамики с разным сопротивлением будут иметь разную выходную мощность. Когда напряжение и ток достаточны, чем выше сопротивление динамиков, тем ниже относительная мощность звука. Обратите внимание!

Зависимость выходной мощности от напряжения питания и сопротивления громкоговорителя:

• 12В - динамики 8 Ом - мощность 12Вт +12Вт,
• - динамики 4 Ом b> - мощность 20Вт +20Вт,
• 15В - динамики 8 Ом б> - мощность 18Вт+18Вт,
• - динамики 4 Ом - мощность 30Вт+30Вт,
• 19В - динамики 8 Ом - мощность 32Вт + 32Вт,
• - динамики 4 Ом - мощность 45Вт + 45Вт,
• 24В - динамики 8 Ом - мощность 38Вт + 38Вт ,
• - динамики 4 Ом - мощность 55Вт + 55Вт,

Независимо от вышеуказанных конфигураций басовый канал излучает мощность 100 Вт.

Чтобы обеспечить максимально высокую выходную мощность, блок питания должен иметь эффективность по току не менее 7,5А (Внимание! - из-за большого потребления тока используйте кабели соответствующего сечения для питания.)

Использование меньшего напряжения питания не оказывает негативного влияния на качество звука , а только снижает выходную мощность.

ВНИМАНИЕ!!!

Радиатор в модуле приклеен к микросхеме на заводе. Любые попытки взломать модуль могут привести к повреждению модуля и дисквалификации в случае возврата или рекламации.

Каждый возвращаемый товар проходит тщательную проверку на нашем веб-сайте перед его покупной ценой. возвращается.

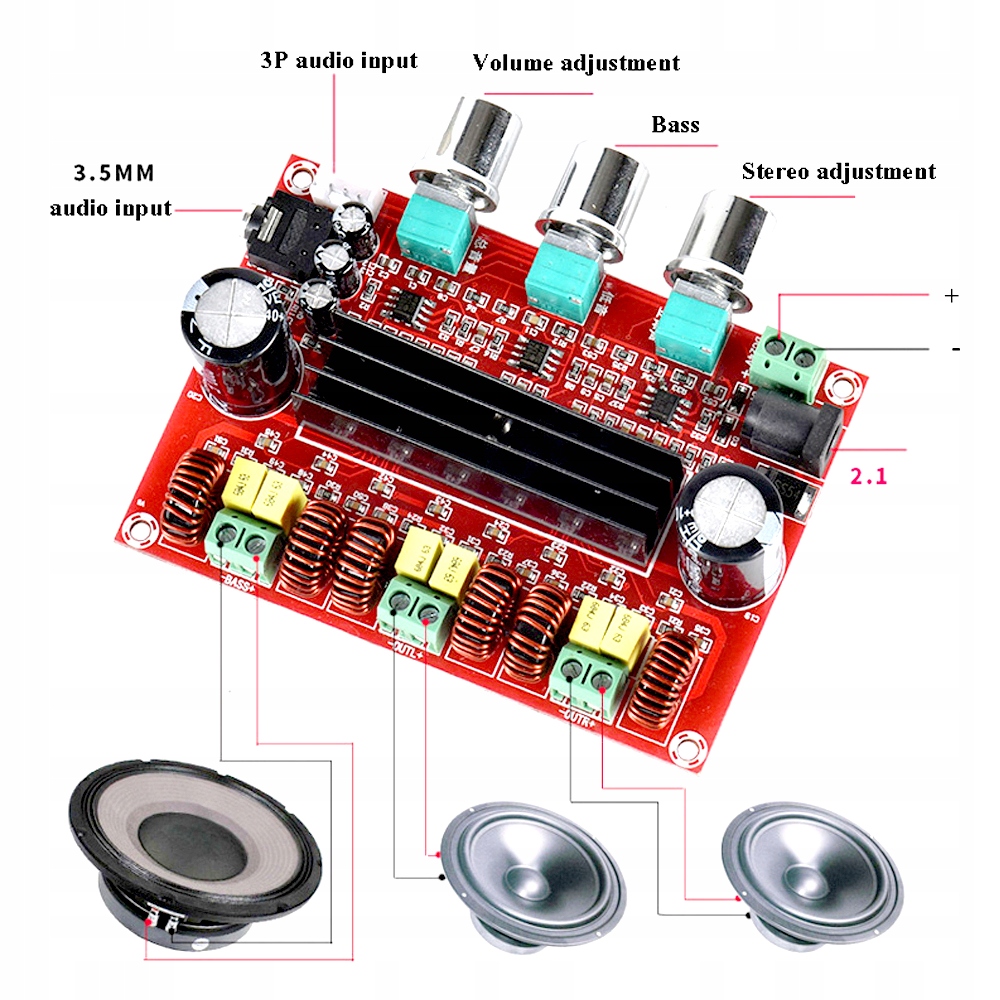

Подключение и запуск усилителя очень просты и не требуют каких-либо специальных знаний. При установке модуля просто следуйте прилагаемым рисункам.

Разъем питания, видимый на фотографиях, предназначен только для первоначального питания при первом включении усилителя.

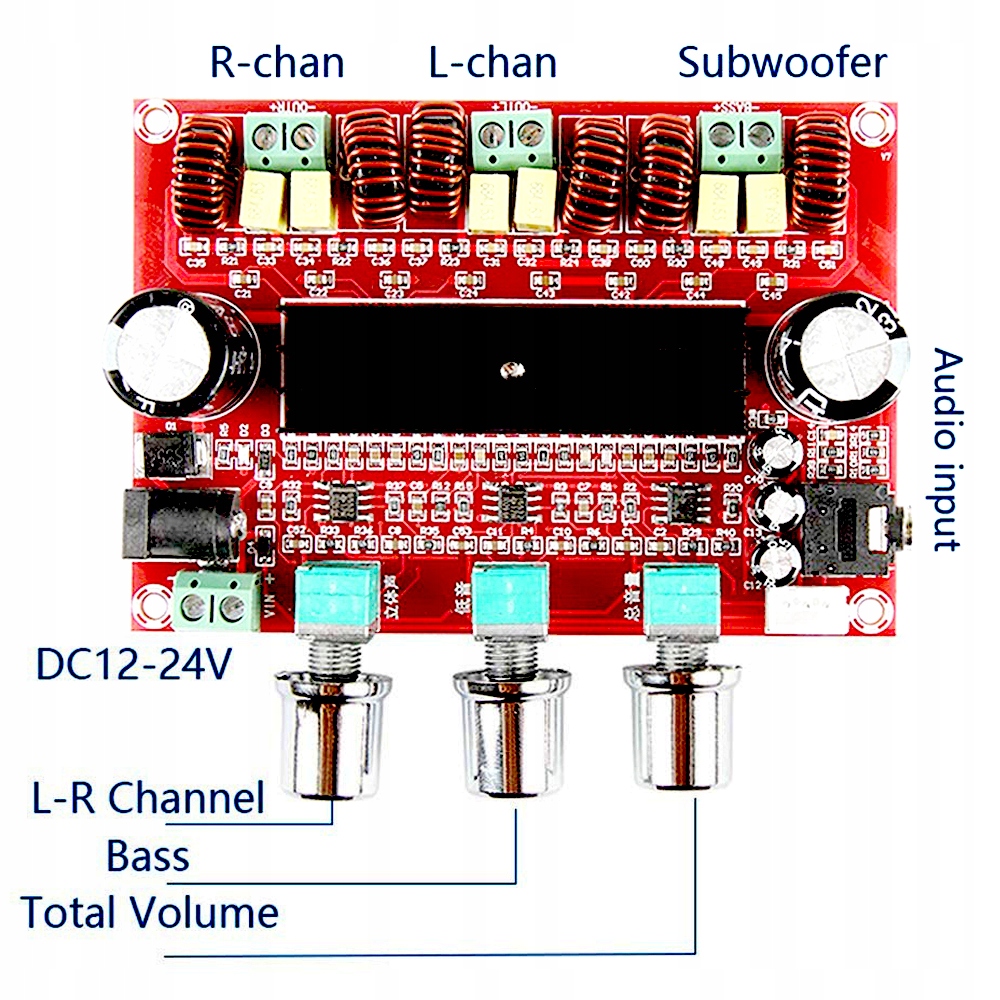

В конечном итоге следует использовать винтовые разъемы (зеленые), показанные на рисунке.

Из-за значительного потребления тока не используйте для питания устройства слишком тонкие кабели, так как это может привести к перегреву и, в крайнем случае пожар.
