Релейный модуль Wi-Fi ESP8266 с USB ESP-12F DC 8-80 В/5 В для Arduino
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 8
Оплачивая «Релейный модуль Wi-Fi ESP8266 с USB ESP-12F DC 8-80 В/5 В для Arduino» данный товар из каталога «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

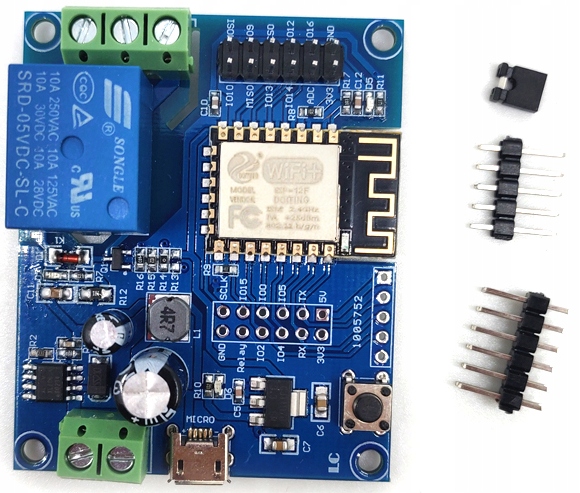

Релейный модуль ESP8266 WiFi с USB-портом ESP-12F постоянного тока 8–80 В/5 В для Arduino
Модуль реле WiFi на базе системы ESP-12F (ESP8266) позволяет удаленно управлять устройствами через сеть Wi-Fi. Он предназначен для использования в проектах «умный дом», промышленная автоматизация и IoT. Он предлагает гибкое электропитание и удобный интерфейс программирования, что упрощает интеграцию с системами управления.
Устройство поддерживает Arduino IDE и другие среды программирования. Встроенное реле 5 В позволяет управлять нагрузками до 250 В переменного тока или 30 В постоянного тока. Набор идеален для программистов и любителей, создающих проекты интеллектуальных систем управления.
Технические данные:
- процессор: ESP-12F (ESP8266, WiFi SoC)
- флэш-память: 4 МБ
- источник питания:
➡ 8–80 В постоянного тока
➡ USB 5 В
➡ Штыревой разъем 5 В
- релейный выход:
➡ NC (нормально закрытый)
➡ NO (нормально открытый)
➡ COM (общий)
- Порты GPIO:
➡ 6x GPIO для управления устройствами
➡ UART (RX, TX)
➡ I2C, SPI
➡ АЦП (диапазон входного напряжения: 0–1 В)
- сигнальные диоды:
➡ питание
➡ реле
➡ программируемый светодиод на GPIO16
- кнопка: сброс ESP8266
- поддержка программирования: Arduino IDE, Eclipse
- размеры: 59,2 × 48,6 мм
- вес: 26 г

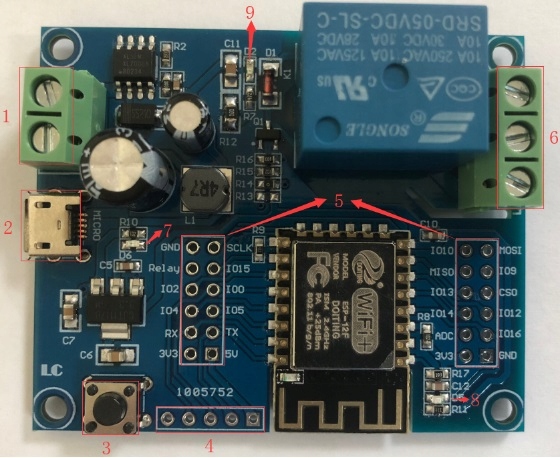

Описание интерфейсов
1. VCC, GND – источник питания постоянного тока 8–80 В
2. Micro USB — источник питания 5 В постоянного тока.
Примечание. Вы можете выбрать один из трех способов подачи питания: 8–80 В постоянного тока / 5 В постоянного тока USB / штыревой разъем 5 В.
3. Кнопка сброса – 6х6 мм, сброс ESP8266
4. Порт UART для программирования - ESP8266
➡ Контакты: GND, RX, TX, 5V (подключение к модулю TTL)
➡ Во время программирования IO0 должен быть подключен к GND, по завершении отключите его
5. Порт GPIO – доступные контакты GPIO для подключения устройств
6. Релейный выход
➡ NC (нормально закрытый) – отключен от COM, когда реле активно, подключен, когда неактивно
➡ COM (общий) – общий контакт реле
➡ NO (нормально разомкнут) – подключен к COM, когда реле активно, отключен, когда неактивно
7. Светодиод питания – информирует о работе модуля
8. Программируемый светодиод – управляется GPIO16
9. Светодиод реле – загорается, когда реле активно
