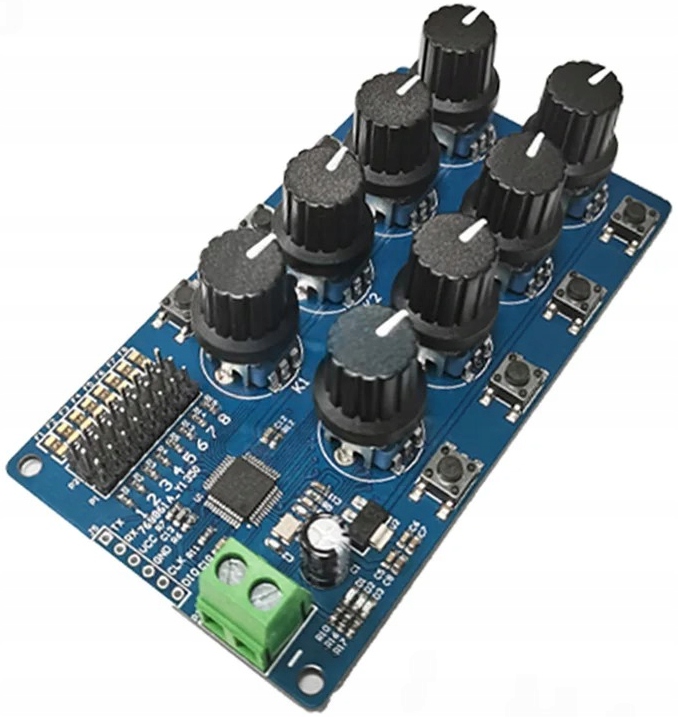

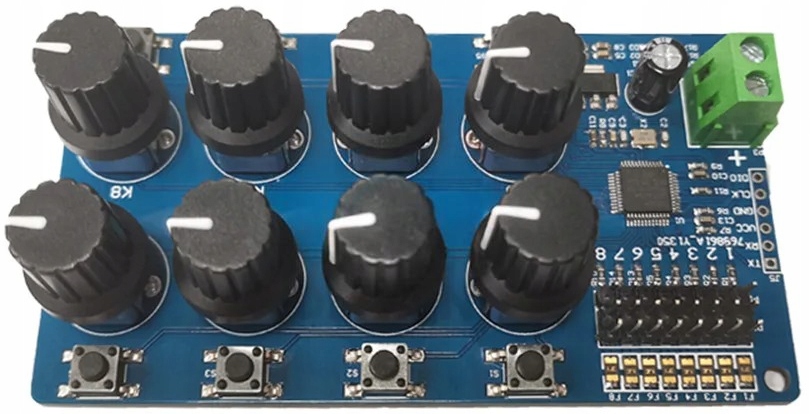

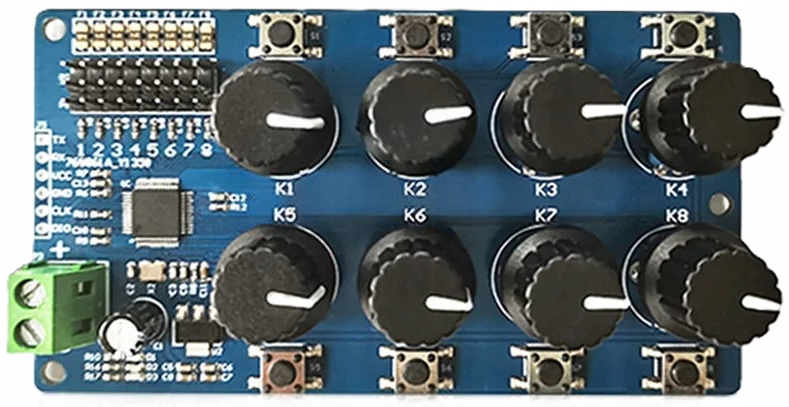

Модуль сервопривода 8-канальный STM32 PWM 5-9 В

Модуль сервоуправления на базе STM32 представляет собой передовое решение для точной генерации сигналов ШИМ, позволяющее управлять до 8 сервоприводами одновременно. Он поддерживает как ручной режим, так и режим обратной связи с кнопочным переключением и специальным светодиодным индикатором. Благодаря высокому разрешению ШИМ модуль позволяет точно контролировать движение сервомеханизмов с точностью до 0,09°.

Устройство будет хорошо работать в робототехнических приложениях, радиоуправляемом моделировании, механизмах управления и проектах, требующих точного движения. Благодаря небольшим размерам и простой настройке модуль удобен в использовании и легко внедряется в различные системы.

Технические данные

• микроконтроллер: STM32
• количество каналов: 8
• точность управления: 0,09° (изменение ШИМ каждые 1 мкс)
• Диапазон сигнала ШИМ: 0,5 - 2,5 мс
• период управляющего сигнала: 20 мс
• режимы работы: ручной, реверс (переключается кнопкой)

• питание: 5-9В (в зависимости от сервопривода)
• защита: самовосстанавливающиеся предохранители на каждом канале
• интерфейс подключения сервопривода: 2x3P (сигнал VCC, GND, S)
• поддержка электропитания: возможность подключения 2S Li-Ion зарядного устройства

Функции и приложения

✔ точное управление сервомеханизмами благодаря высокому разрешению ШИМ

✔ поддержка 8 сервоприводов одновременно, с индивидуальной защитой от перегрузки

✔ два режима работы: ручной и реверс, легкое переключение кнопкой

✔ питание напрямую от 2S Li-Ion аккумулятора или внешнего источника питания 5-9 В источник

✔ применение в робототехнике, радиоуправляемом моделировании, системах автоматизации и управления
