Модуль таймера Таймер NE555 Реле затримки 12 В

Код: 13640832474
Как заказать
419 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №102834725
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 220

Оплачивая «Модуль таймера Таймер NE555 Реле затримки 12 В» данное изделие из «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

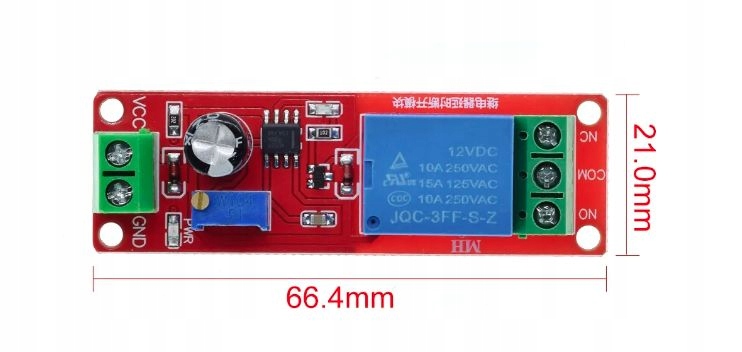

Модуль реле с задержкой 0–10 с

После подключения питания модуль включает реле и начинает отсчет установленного с помощью потенциометра времени, по истечении установленного времени реле отключается

Релейный выход: C, NO (нормально разомкнутый) и NC (нормально закрытый)

Данные:

<ул>
  • Источник питания: 12 В постоянного тока
  • На основе чипа NE555
  • Плавная регулировка: 0–10 с (потенциометр)
  • Диод, указывающий питание модуля
  • Диод, показывающий состояние реле
  • Реле 10 А, 230 В переменного тока, 30 В постоянного тока
  • Размеры: 68 x 21 x 19 мм (высота).

    • Замена конденсатора и/или потенциометра может изменить диапазон регулировки

    Мы рекомендуем вам ознакомиться с другими продуктами в нашем предложении

    Задержка часов позволяет управлять системой в диапазоне от 0 до 10 секунд. После подачи питания 12В он начинает отсчитывать установленное время с помощью встроенного потенциометра, а по истечении времени модуль включает реле.

    Благодаря продуманной конструкции и двум сигнальным диодам вы будете знать о текущем рабочем состоянии реле или модуля. Система NE555 будет хорошо работать как в начале вашего приключения в области электроники, так и в продвинутых проектах.

    Замена конденсатора и/или потенциометра может изменить диапазон регулировки.

    Конденсатор [CE1] большей емкости продлит время, в течение которого он будет разряжаться, а также потенциометр с более высоким сопротивлением. увеличьте время разрядки конденсатора [CE1], тем самым расширив диапазон регулировки.

    Стандартная установка:

    • Конденсатор 100 мкФ (50 В)
    • Потенциометр 3296 W104 (100 кОм)

    Формула времени задержки:

    T = 1,1 RC.

    Например:

    • конденсатор 100 мкФ
    • емкостное сопротивление 100 кОм

    T = 1,1*100000*0,0001 = 11 секунд.

    Видео на YouTube, показывающее подключение и работу кнопки, ссылка:

    https://youtu.be/5zWMsvKs2wo

    Или отсканируйте QR-код
