МОДУЛЬ ГЕНЕРАТОРА ВРЕМЕНИ С ТРИГГЕРОМ

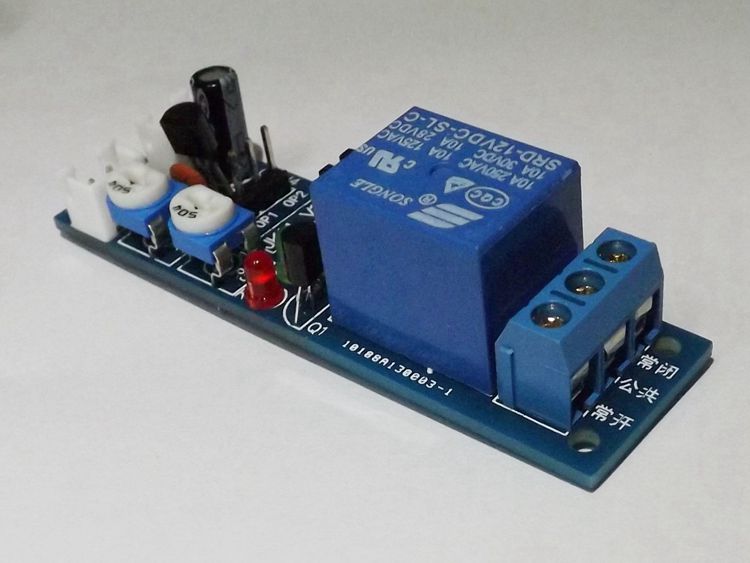

Универсальный модуль времени OB39R08A

Модуль может использоваться как генератор сигналов с регулируемым временем включения и выключения (до 120 минут), а также в качестве срабатывающего таймера/задержки для поддержания питания. Широкий временной диапазон позволяет использовать его дома и в лаборатории (например, приправа).

• TOFF - регулировка времени отключения
• TON ​​- время включения регулировка
• TRIG - триггерный вход (короткое замыкание активирует цикл/обратный отсчет)
• ПИТАНИЕ - вход напряжения питания 12 В постоянного тока
• J1 - перемычка режима работы, A: генератор, B: таймер/задержка с запуском
• J2 - диапазон времени, A: 0,5с -12мин, B: 1с - 120мин

В режиме «генератор» мгновенное короткое замыкание (триггер) TRIG вызывает запуск цикла TON/TOFF, повторное короткое замыкание TRIG прерывает цикл, система ожидает с выключенным реле.

В режиме «таймер» система включается после срабатывания TRIG катушки реле на TON, выключается и ждет повторного срабатывания. Второе срабатывание во время TON (до окончания обратного отсчета) прерывает обратный отсчет и выключает реле.

Подача питания индицируется красным диодом, включение катушки реле - зеленым диодом.

Время регулируется потенциометрами и увеличивается в направлении, противоположном движению, по часовой стрелке.

В комплект поставки модуля входят две вилки с проводами для подключения к гнездам на плате (спусковой механизм и питание). С другой стороны имеется винтовая клемма с релейными выходами 10А 250В переменного тока.

Повторяемость независимо от температуры находится в пределах 2%

Изделие доступно в различных цветах, технических и размерных параметрах. не изменять.

Размеры 20,5 x 70 x 20 мм.

Параметры:

• Us = 12 В постоянного тока (допускается 10–15 В).
• Изас = макс. 60 мА
